AP赛车制动总泵结构设计方案

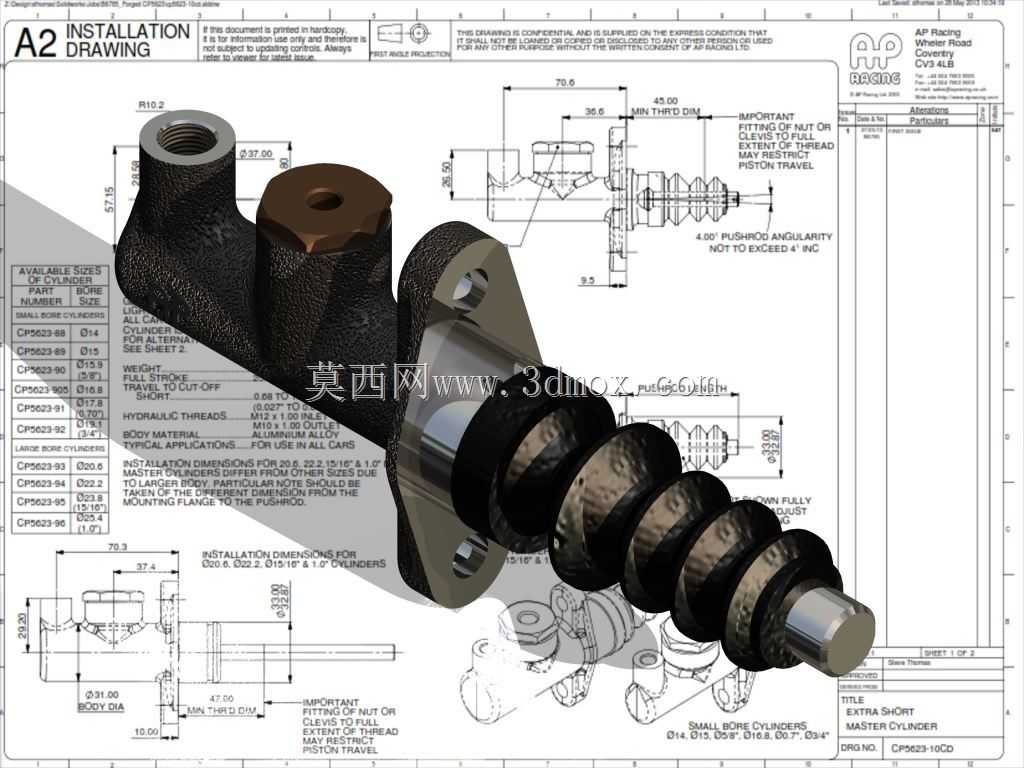

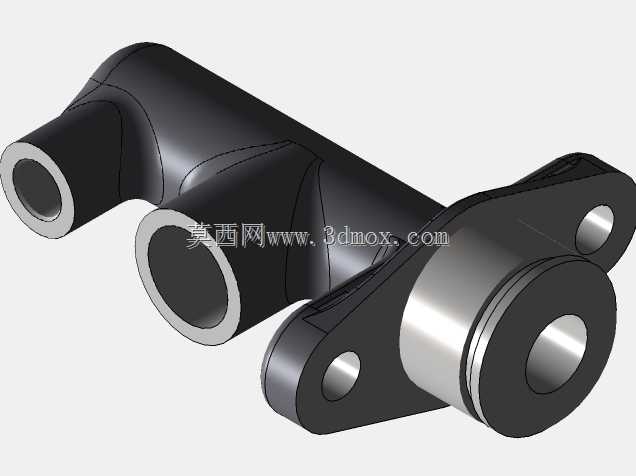

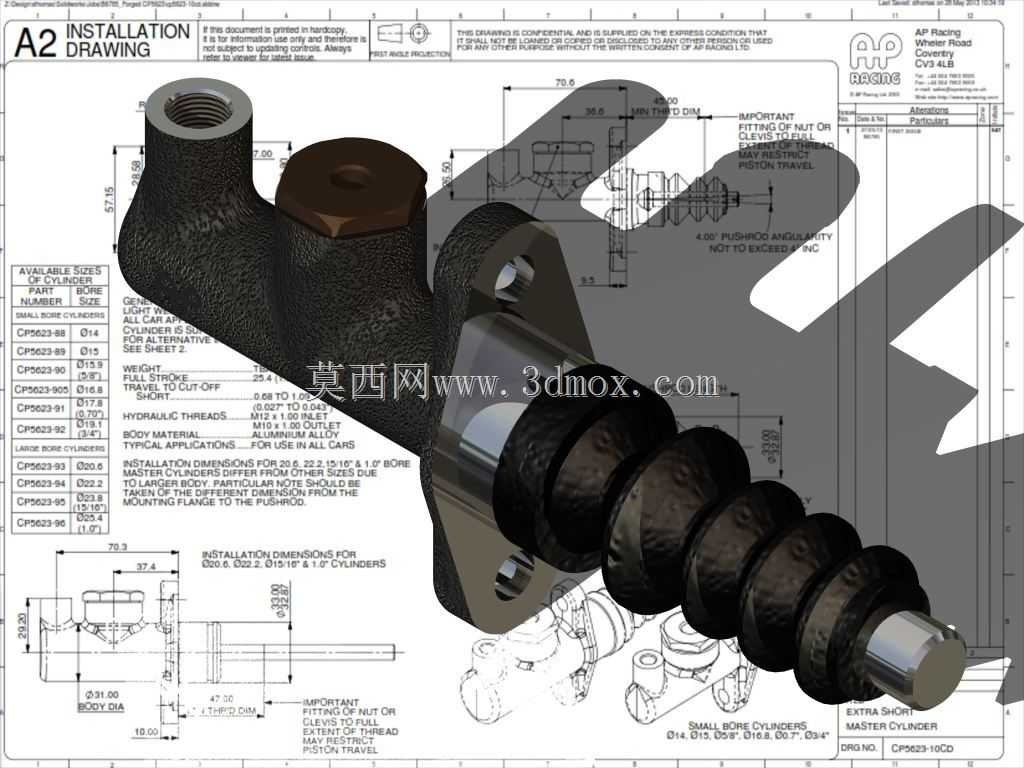

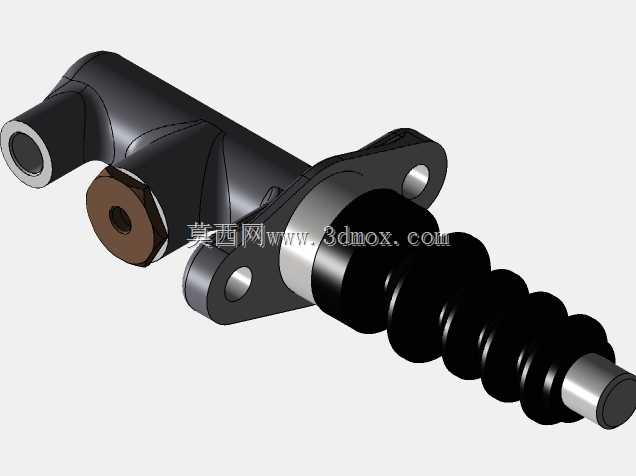

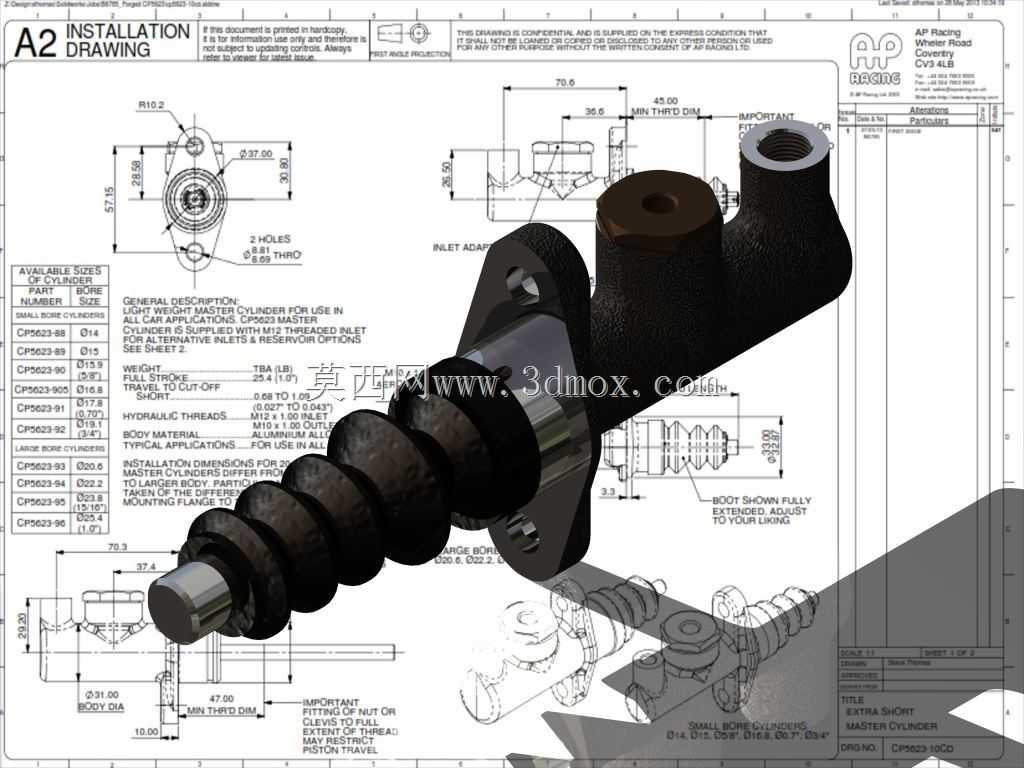

该制动总泵是专为竞技类赛车制动系统开发的核心液压执行部件，主要应用于场地赛、拉力赛等高性能赛车的制动回路中，承担着将驾驶员踏板输入的机械推力转化为液压压力的核心作用，为前后轮制动卡钳提供稳定可控的高压制动液输出，直接决定赛车制动系统的脚感线性度、压力建立速度与极限工况下的制动可靠性。在实际赛事场景中，这类总泵需要承受高频次的高强度制动操作，在连续重刹的高温工况下仍需保持密封性能稳定，避免液压衰减导致的制动失效，同时要适配赛车紧凑的座舱布局，在有限的安装空间内完成油路对接与固定装配。从功能特性来看，该总泵采用单腔活塞式液压结构，输入端带有波纹状防尘护套，能够阻挡赛道上的泥沙、灰尘与水渍侵入活塞运动腔室，避免活塞密封圈被异物刮损出现渗漏；出油端采用标准液压螺纹接口，可直接适配赛车常用的钢制制动油管，减少额外转接接头带来的渗漏风险；本体带有两个对称布置的安装固定孔，可通过螺栓直接固定在赛车前围板的总泵安装支架上，安装定位精度高，能避免踏板力传递过程中出现部件晃动。设计过程中，工程师优先考虑了赛事场景下的轻量化与强度平衡，泵体采用高强度铸造成型，在保证高压承载能力的前提下尽可能削减非受力区域的材料厚度，降低部件整体重量；活塞与缸筒的配合间隙经过精密匹配，既保证活塞运动的顺滑度，减少制动踏板的虚位行程，又能保证密封圈的压缩量处于合理区间，兼顾密封性能与踏板反馈的线性度。从安装边界来看，该总泵的轴向安装尺寸适配多数改装赛车的踏板舱空间，安装孔位间距符合竞技赛车通用的总泵安装规范，不需要对原车安装位进行额外切割修改即可完成装配；出油口的位置与角度经过优化，布置在泵体上方区域，既方便制动管路的排布走线，也能在加注制动液时顺利排出腔体内的空气，避免气阻影响制动效果；推杆输入端的尺寸适配通用型赛车制动踏板的推杆连接结构，可直接与踏板摇臂对接，不需要额外制作连接转接件。在实际使用中，该总泵的液压输出特性经过针对性调校，踏板行程与液压压力的上升曲线更适合竞技驾驶的精细操控需求，驾驶员可以通过踏板力度精准控制制动力输出的大小，在弯道制动时能够更细腻地控制轮胎抓地力极限，提升赛车的圈速表现与制动稳定性。
