四旋翼碳纤维无人机机架结构设计

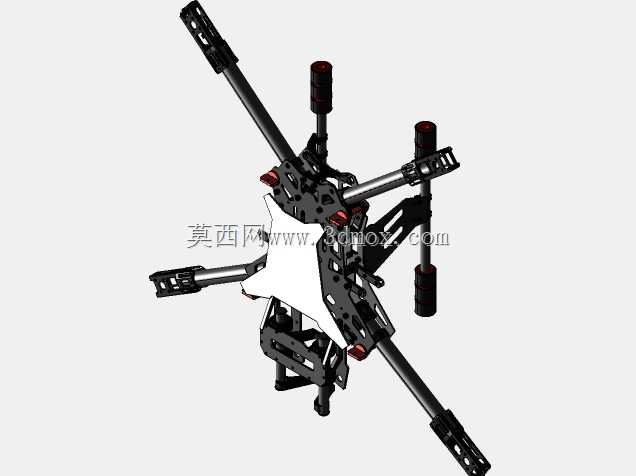

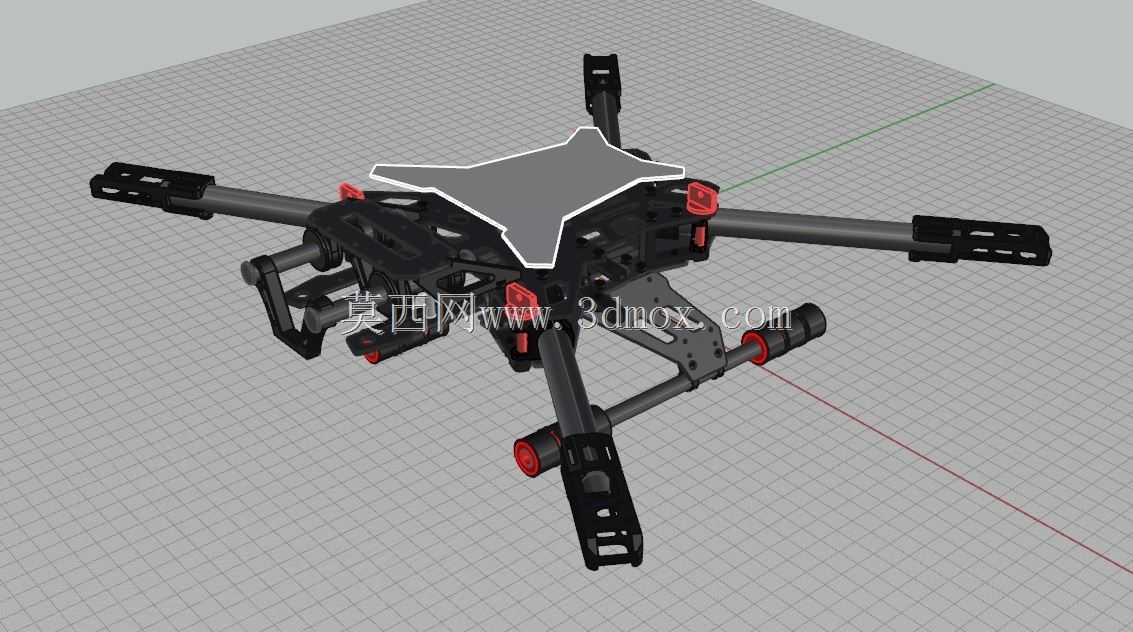

这款四旋翼机架是面向消费级航拍、小型作业场景开发的飞行承载结构，核心采用碳纤维材质打造主体框架，兼顾轻量化与结构强度需求，能够适配户外航拍、短途轻载物资投送、低空巡检等多种民用无人机应用场景，为飞控系统、动力组件、载荷设备提供稳定可靠的安装承载基础。机架采用四轴对称布局设计，机臂与主体框架采用快拆式锁紧结构，日常收纳时可快速折叠机臂缩小整体体积，外出作业携带无需完全拆解结构，抵达作业场地后仅需锁紧机臂固定卡扣即可完成组装准备，大幅降低外场作业的准备耗时。在结构设计过程中，碳纤维板材部件通过实物扫描提取轮廓参数，金属连接部件结合实际装配公差做适配调整，将整体装配误差控制在1毫米范围内，同时对顶板结构做了优化修型，既提升了机架顶部的流线型外观，也为飞控模块、GPS天线等核心电子元件预留了充足的安装空间，避免元件堆叠造成的信号干扰与散热不畅问题。机架的机臂末端预留了标准电机安装孔位，可适配对应规格的无刷电机与螺旋桨，机臂内部预留了走线通道，能够将电调连接线、电源线规整收纳在机臂内部，避免线材外露在飞行过程中被气流扰动剐蹭螺旋桨，提升飞行过程的安全性。主体框架下层预留了电池、图传设备的安装仓位，可根据作业需求搭配不同容量的动力电池，同时预留了通用载荷安装接口，可挂载小型运动相机、轻量化作业模块，满足不同场景的使用需求。机架的起落架采用高位支撑设计，能够在起降过程中为机身底部的载荷设备提供充足的离地间隙，避免不平整地面起降时磕碰损伤相机或其他挂载设备，起落架与主体框架的连接位置做了减震缓冲设计，可吸收起降过程的冲击载荷，降低硬着陆对机身电子元件的震动损伤。整体结构在保证抗扭强度的前提下尽可能削减非必要的结构重量，有效提升飞行续航表现，对称式的结构布局也让整机的重心调配更加便捷，降低飞控系统的校准调试难度，无论是新手入门练习飞行，还是资深玩家改装定制作业无人机，这款机架都能提供稳定可靠的结构支撑。
