四刀双掷钮子式拨动开关结构设计

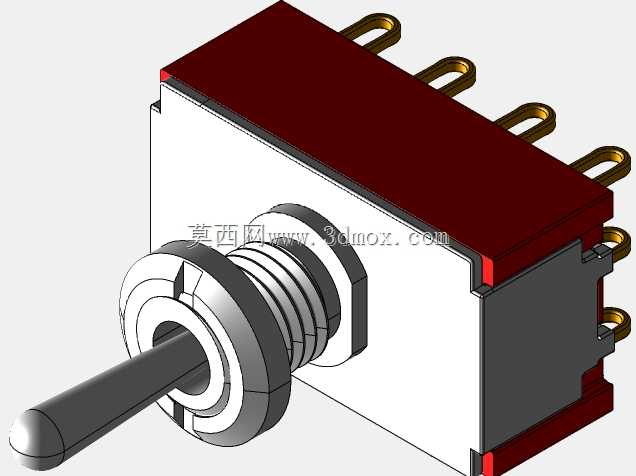

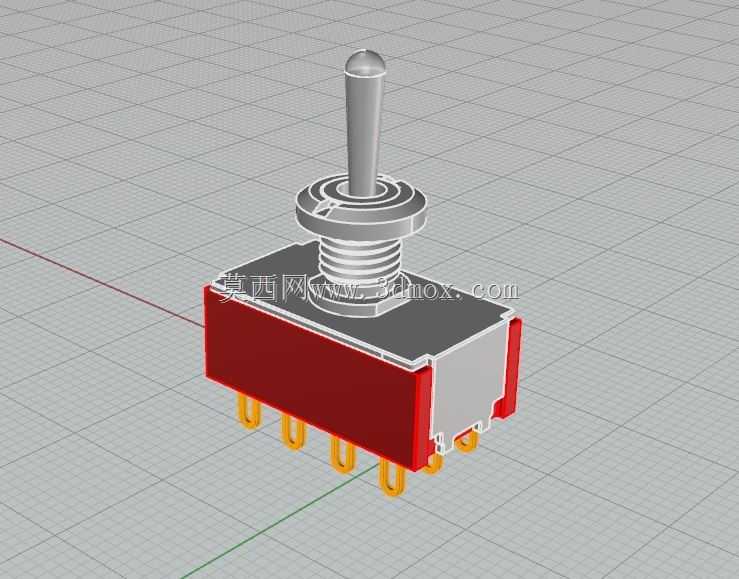

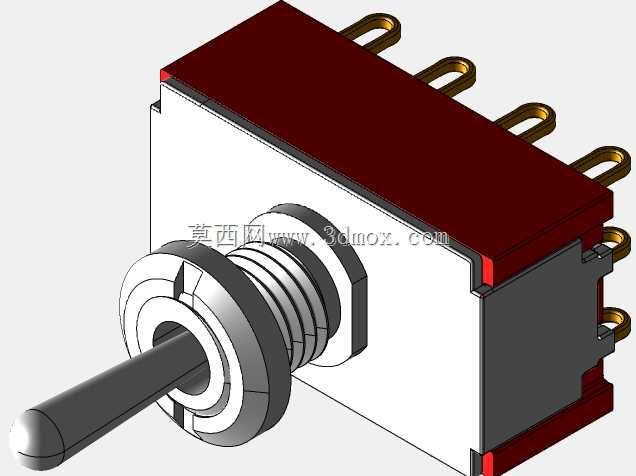

　　在工业控制回路、小型电子设备、测试仪器的信号与电源切换场景里，多刀多掷拨动开关是承担电路通断、通道切换功能的核心基础元件，这类元件的结构可靠性直接决定整套设备的操作稳定性，尤其是需要同时切换四路独立回路的应用场景，对开关的触点同步性、操作手感、安装适配性都有明确的工程要求。这款4PDT拨动开关采用钮子式操作结构，操作杆顶端做圆弧过渡处理，日常操作时手指按压扳动的触感清晰，不会出现边缘硌手的问题，操作杆根部设置带标准外螺纹的安装基座，配套锁紧螺母可以直接固定在设备面板的预留开孔上，安装时不需要额外设计复杂的固定结构，只需要在面板上开出对应直径的圆孔，从面板正面插入开关本体，背面旋紧锁紧螺母就能完成固定，安装效率很高，

　　适配大部分工业控制台、小型电子设备的面板安装需求。开关本体的基座部分采用高强度绝缘材料注塑成型，红色的基座外壳可以清晰区分内部带电触点区域与外部安装结构，避免装配过程中出现误触带电部位的风险，基座底部伸出12个直插式接线引脚，引脚采用镀锡铜材质，既可以直接插入PCB板的对应焊盘进行波峰焊固定，也可以通过接线端子连接导线，适配不同的装配工艺需求，引脚的排布间距符合通用电子接插件的标准间距，不需要额外定制PCB封装，直接调用标准封装库就能完成电路板设计。从功能特性来看，这款开关为四刀双掷结构，也就是可以同时控制四路独立电路的通断切换，每一刀都对应一组独立的动触点与两个静触点，扳动操作杆时，内部的动触点会同步在两个静触点之间切换，

　　触点之间的接触压力经过结构优化，保证长期使用后不会出现接触电阻过大、触点氧化导致的导通不良问题，触点材料采用导电性能优异的铜合金，表面镀银处理，既可以降低接触电阻，也能提升触点的耐磨性能，满足上万次操作的使用寿命要求。设计这款开关的三维模型时，首先要明确安装边界的尺寸约束，安装螺纹的公称直径、螺纹长度要匹配行业通用的钮子开关安装标准，保证不同厂家生产的同规格开关可以直接互换，不需要修改设备面板的开孔尺寸；操作杆的扳动角度设置为标准的两档定位角度，扳动到每一档位时都有清晰的档位手感，内部的定位弹簧与钢珠结构提供明确的档位反馈，避免操作时出现档位模糊、误切换的问题。建模过程中需要重点关注内部触点的运动行程，

　　动触点的摆动范围要保证在两个档位都能和静触点有足够的接触面积，同时要预留足够的绝缘间隙，避免相邻回路之间出现爬电、击穿的问题，尤其是在应用于低压信号回路时，足够的绝缘间隙可以避免不同通道之间的信号串扰，保证信号传输的稳定性。开关的整体外形尺寸紧凑，基座部分的长宽高尺寸适配小型设备内部的狭小安装空间，不会占用过多的设备内部容积，引脚的伸出长度兼顾PCB焊接与导线焊接的需求，既不会因为引脚过短导致焊接困难，也不会因为引脚过长在设备内部与其他元件发生干涉。在实际选型应用时，需要根据切换回路的电压、电流参数匹配对应的触点负载能力，这款开关的结构设计可以满足常规低压控制回路、小功率电源回路的切换需求，在音频设备、测试仪器、工业遥控装置、小型机电控制设备里都有广泛应用，比如在音频切换器里可以同时切换左右声道的信号通路，在工业控制盒里可以同时切换多路控制信号的输出方向，在模型遥控设备里可以切换不同的控制模式。建模时对开关的所有外观结构、安装结构都做了精准还原，包括操作杆的圆弧顶端、螺纹基座的牙型、锁紧螺母的外形、基座的卡扣结构、引脚的倒角细节，结构工程师在做设备整体装配设计时，可以直接将这个模型导入装配体，验证开关与面板、PCB板、周边元件的干涉情况，提前排查安装空间不足、开孔位置偏差等问题，减少实物打样阶段的修改次数，提升整体设计效率。
