黑魔法ATEM电视导播切换台外观结构

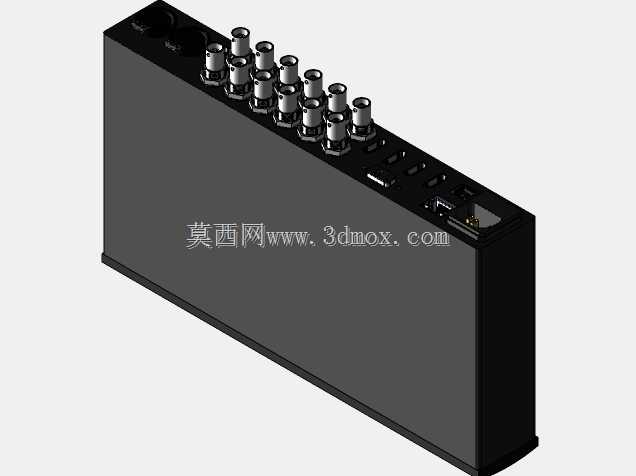

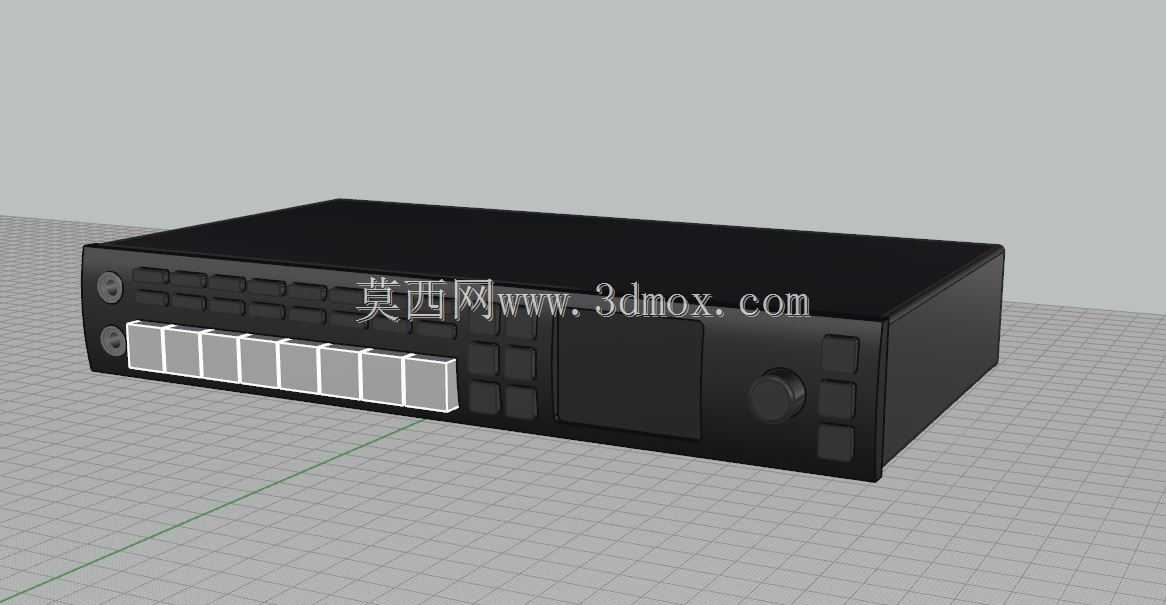

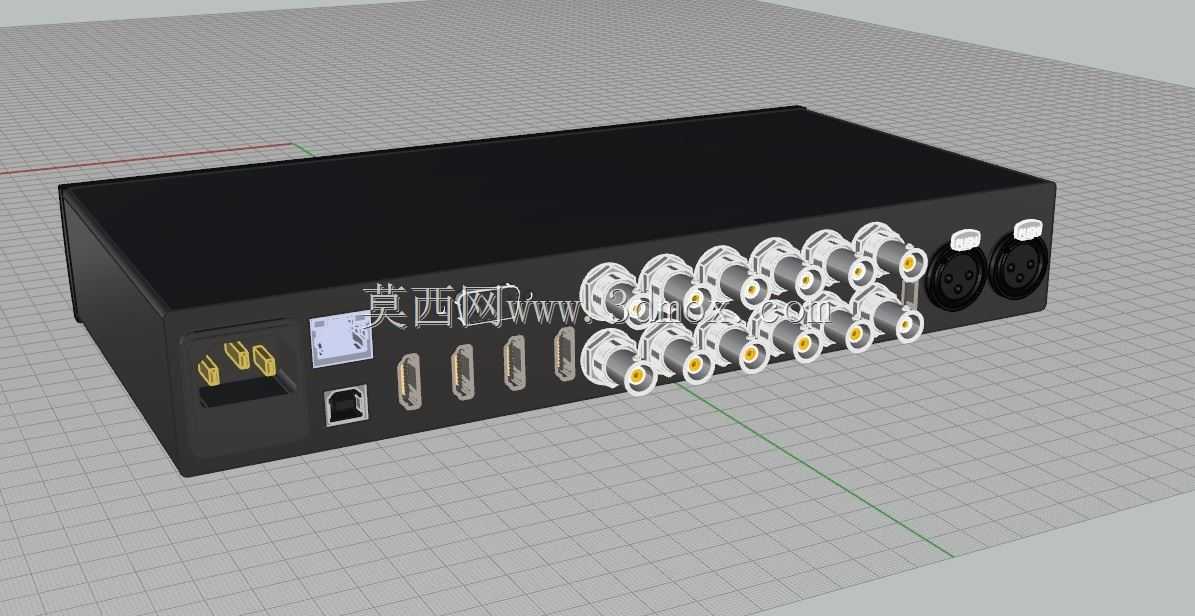

这款广电演播室核心设备的三维结构，主要面向中小型演播室、户外转播、直播活动现场的信号切换调度场景，是现场制作链路里的核心硬件节点，承担多路视频信号输入、实时切换、信号输出调度的核心功能，日常使用中多放置于导播台桌面，也可通过标准机架配件安装进19英寸标准机柜，适配固定演播室与移动转播车两种部署场景。建模过程中优先还原了设备前面板与后背板的所有接口布局，后背板区域排布了多组SDI输入输出接口，预留了HDMI信号接入位，搭配卡农口音频输入接口、以太网控制接口、电源输入接口，所有接口的间距、插拔操作空间都按照实际硬件的操作余量做了预留，避免实际使用中出现相邻接口插头干涉的问题，接口旁的标识区域也做了对应结构还原，方便现场接线时快速识别端口定义。前面板区域预留了功能按键、状态显示屏、调节旋钮的安装位，按键的排布逻辑遵循导播操作的动线习惯，常用的切换按键、功能快捷键集中在操作舒适区，减少导播操作时的手部移动距离，提升现场直播时的操作效率。设备整体采用长方体金属外壳结构，边角做了小弧度倒角处理，既避免锐边划伤操作人员，也能在移动运输过程中减少磕碰对壳体的损伤，外壳表面做了哑光黑色处理，减少演播室环境灯光反射对导播视线的干扰。建模时充分考虑了设备的散热需求，壳体侧面预留了通风栅格的结构位置，内部可对应安装散热风扇形成对流风道，保障长时间直播运行时设备内部热量能及时排出，避免高温导致的信号不稳定问题。设备底部预留了防滑脚垫的安装位，桌面放置时可增大与台面的摩擦力，避免操作按键时设备移位，同时脚垫的高度预留了底部通风间隙，辅助设备散热。整个模型的结构还原重点放在接口布局与操作区域的人机工程设计上，可作为广电设备选型参考、演播室导播台布局规划、同类导播设备结构改型设计的三维参考依据，帮助结构设计人员快速确认设备安装空间、接口操作余量、周边配件适配的边界条件，减少前期方案验证阶段的实物打样成本。
