双路浸入式RC视频接收设备结构设计

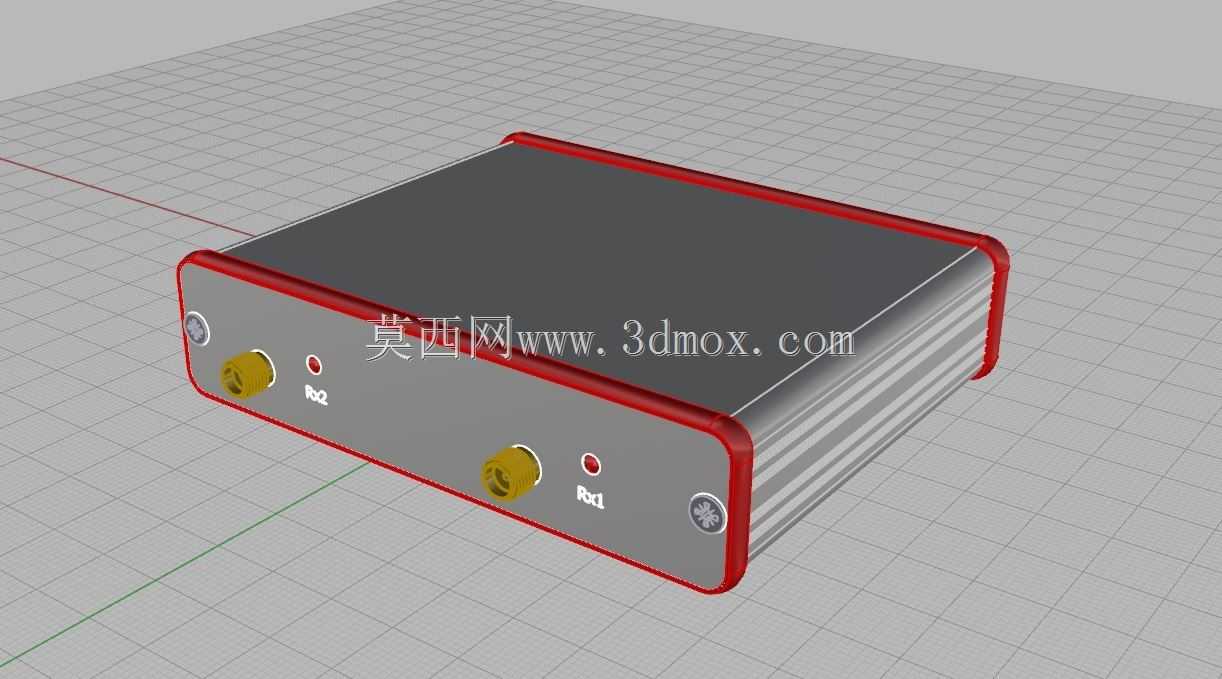

　　在航模竞速、FPV穿越机作业、远程无人载具操控场景中，视频接收设备的稳定性直接决定操控者的临场判断精度，这款双路接收设备的结构设计，完全围绕户外复杂电磁环境下的可靠运行展开。从实际使用场景出发，设备采用挤压铝型材作为主体壳体，型材自带的散热鳍片结构无需额外加装散热件，就能将内部射频电路、信号处理模块工作产生的热量快速导出，在夏季户外连续作业3小时以上的工况下，壳体表面温度可稳定控制在合理区间，不会出现因过热导致的信号漂移、接收灵敏度下降问题。壳体两端的红色端盖采用硬质绝缘材质加工，一方面通过卡扣与螺丝配合的方式和铝型材主体锁紧，实现IP40级的基础防护，阻挡户外作业时的浮尘、飞溅水滴侵入内部电路，另一方面红色的高辨识度设计，

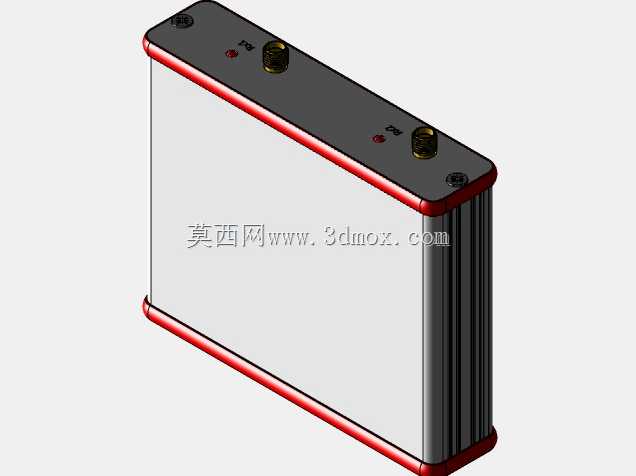

　　能让操控者在堆满设备的操控台面上快速定位该接收设备，避免多设备堆叠时误碰接线。前面板的接口布局完全贴合实际接线习惯，两路射频输入接口采用下沉式安装，接口根部预留了足够的插拔空间，即使佩戴防滑手套操作，也能顺利完成SMA接头的拧紧与拆卸，不会出现空间干涉导致的接头拧不紧、信号接触不良问题。每个接收通道旁设置的独立状态指示灯，采用不同亮度的红色灯珠，正常工作时为常亮状态，信号失锁时会快速闪烁，操控者无需连接上位机查看参数，扫一眼指示灯就能快速判断两个通道的工作状态，大幅提升外场调试的效率。内部电路的固定结构做了针对性优化，电路板通过四个铜柱与下端盖连接，铜柱高度预留了3mm的间隙，既避免电路板与铝型材壳体直接接触造成短路，

　　也能在设备受到意外磕碰、跌落时，通过铜柱的微小形变吸收冲击能量，保护板上的晶振、射频芯片等精密元器件不受损坏。设备的安装边界做了通用化设计，壳体底部预留了两个标准M3螺丝孔位，孔距适配市面上常见的航模设备安装支架、操控台固定导轨，既可以直接通过螺丝固定在木质、金属操控台面上，也能搭配快拆支架实现快速装拆，满足外场转场作业的需求。从结构设计的细节来看，端盖与铝型材的配合面做了0.1mm的公差配合，装配后缝隙均匀，不会出现翘边、错位问题，既保证了外观的规整度，也能避免缝隙过大导致的电磁泄漏，提升设备的抗干扰能力。前面板的标识采用激光雕刻工艺，不会因为长期摩擦、汗液腐蚀出现标识脱落的问题，即使在设备使用多年后，依然能清晰分辨每个接口、

　　指示灯对应的功能通道。在实际的FPV作业场景中，这款双路接收设备可以同时接入两个不同频段的天线，实现两路视频信号的同时接收与切换，当其中一路信号被遮挡、出现干扰时，设备可以快速切换到信号质量更好的通道，保证视频画面的连续性，避免因为画面卡顿导致的载具失控。设备的整体外形尺寸控制在手掌大小，重量控制在200g以内，不会给外场携带增加过多负担，无论是背包收纳还是设备箱堆叠，都不会占用过多空间。壳体边角做了R3的圆角处理，没有尖锐的棱角，在搬运、接线过程中不会划伤操作人员的手部，也不会刮坏背包内的其他设备线材。从结构可靠性的角度出发，所有接口的固定都采用了法兰螺母锁紧的方式，而非直接卡在塑料端盖上，即使多次插拔接线，接口也不会出现松动、移位的问题，大幅提升了设备的使用寿命。内部的走线空间做了合理规划，电源线、信号线的走线路径预留了足够的弯曲半径，不会出现线材被壳体挤压、绝缘层破损的问题，装配时可以按照预设的走线槽整理线材，既提升了内部装配的效率，也保证了内部布局的规整性，方便后期的维护与检修。
