萨沃克斯SH-1250MG迷你舵机结构设计

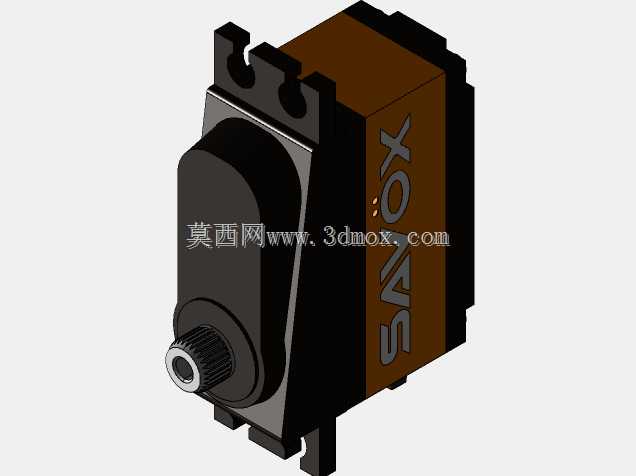

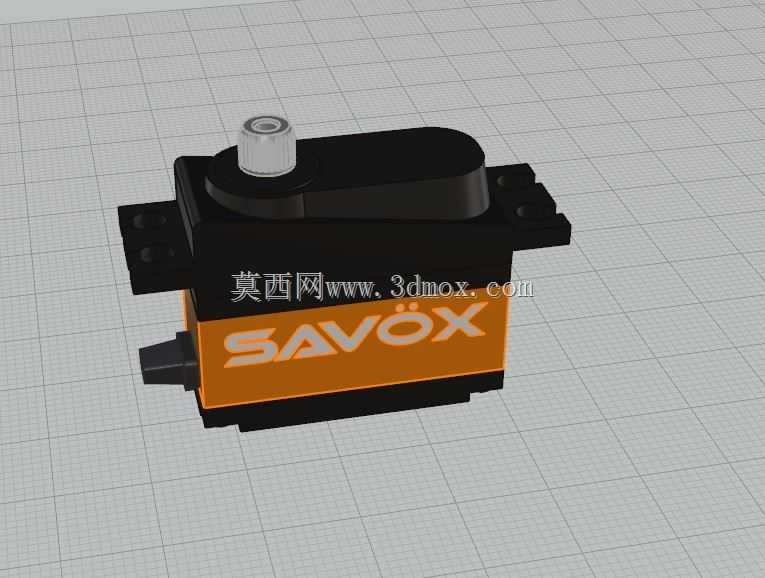

　　在航模、小型遥控机器人、精密云台调节这类需要小扭矩高精度角度控制的场景里，这类迷你金属齿轮舵机是核心执行部件，日常做小型智能小车转向、固定翼航模舵面控制、车模油门刹车调节、小型机械臂关节驱动时，选型阶段首先要卡的就是安装边界与输出扭矩的匹配度，这款舵机的外形采用经典的上下壳扣合结构，上壳为高强度工程塑料材质，顶部预留十字形输出轴安装位，输出轴采用金属齿结构，相比塑料齿版本抗冲击能力提升明显，在舵机堵转或者受到外力冲击时不容易出现扫齿故障。从结构设计来看，这款舵机的主体外壳侧面预留了标准的双耳安装孔位，孔位间距符合微型舵机的通用安装规范，不需要额外做转接件就能直接适配绝大多数航模、小型机器人的标准安装位，安装耳的厚度做了加强处理，

　　在频繁受震动的使用场景下，不会因为长期受力出现安装耳断裂的问题。外壳侧面的橙色标识区做了内凹设计，既可以印刷品牌标识，也能在多舵机排布的设备里快速区分不同型号，避免装混。输出轴顶部的齿盘采用标准的25T花键结构，兼容市面上绝大多数通用舵机摇臂，不需要定制专用摇臂就能直接装配，摇臂安装位顶部预留了螺丝锁紧孔，装配时可以用自攻螺丝把摇臂牢牢固定在输出轴上，大负载动作时不会出现摇臂打滑丢步的问题。舵机尾部预留了标准的三线信号接口，接口位置做了防呆设计，插线时不会出现正负极接反的问题，出线位置做了圆角过渡，不会因为长期弯折出现线皮破损的情况。内部结构上，这类舵机集成了直流驱动电机、金属减速齿轮组、位置反馈电位器与控制电路板，

　　控制信号给到舵机后，电路板会对比目标角度与电位器反馈的当前角度差值，驱动电机转动通过减速齿轮组放大扭矩后带动输出轴转动，直到角度差值为零，这款舵机的齿轮组采用金属粉末冶金材质，相比塑料齿轮传动间隙更小，传动精度更高，长期使用的磨损量也更低，能长时间保持角度控制的一致性。做三维建模的时候，要重点注意几个安装边界尺寸：首先是主体的长宽高轮廓，要预留足够的装配间隙，避免和周边结构件出现干涉；其次是两侧安装耳的孔位中心距、孔径大小，要和安装支架的孔位完全匹配，安装孔的沉头深度也要做准确，不然锁紧螺丝会凸出来顶到周边零件；然后是输出轴的中心高度、花键规格，要和摇臂的安装尺寸匹配，摇臂的转动范围内不能有任何结构遮挡，

　　不然会出现舵机堵转烧坏的问题；最后是尾部接线的出线空间，要预留足够的走线槽，避免线材被外壳夹破造成短路。实际选型使用时，这类迷你舵机适合用在扭矩需求在十几公斤厘米以内的场景，安装时要注意输出轴的对中，不要给输出轴施加额外的径向力，不然会加速轴承和齿轮的磨损，缩短使用寿命。建模过程中对壳体的分模线位置做了还原，上下壳的扣合位、螺丝柱的位置都和实物一致，如果要做结构改进设计，比如改成防水版本，可以在上下壳的扣合位增加密封圈槽，输出轴位置增加油封，就能满足户外雨天使用的需求。另外舵机的重心位置在壳体中心偏下的位置，做航模装配时要注意这个重心分布，合理安排安装位置，避免影响整机的重心配平。
