微型涡轮喷气式燃气轮机结构设计方案

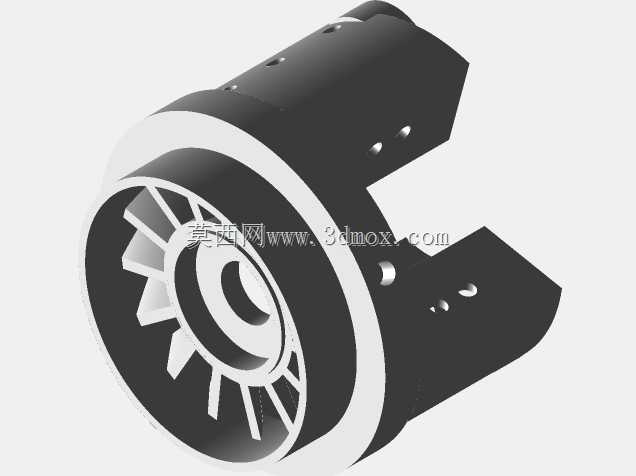

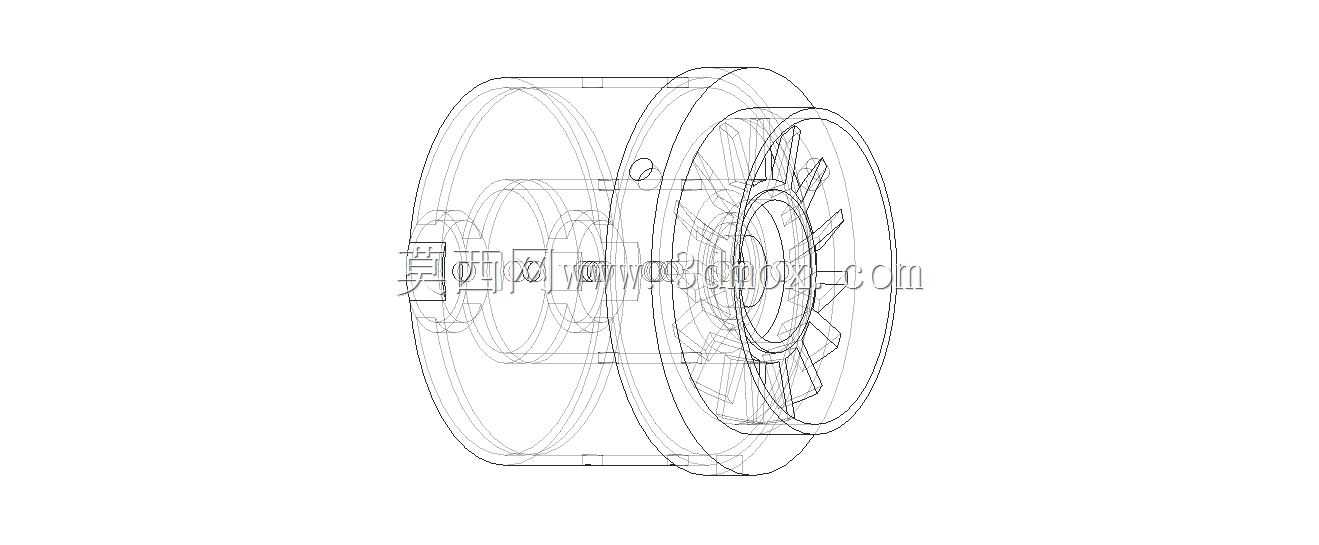

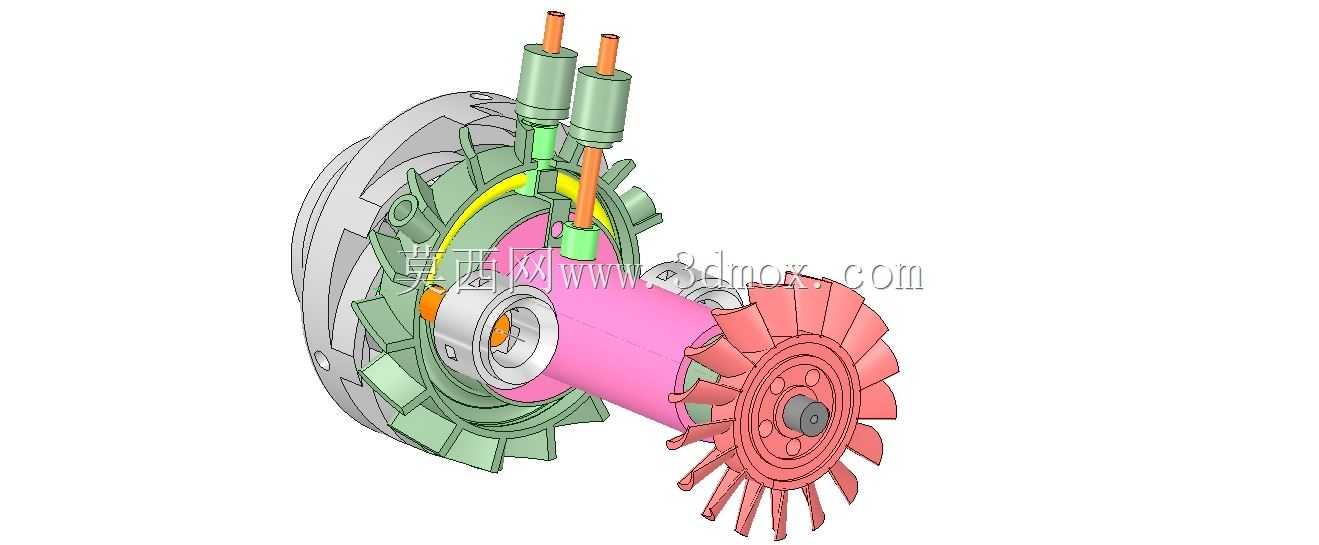

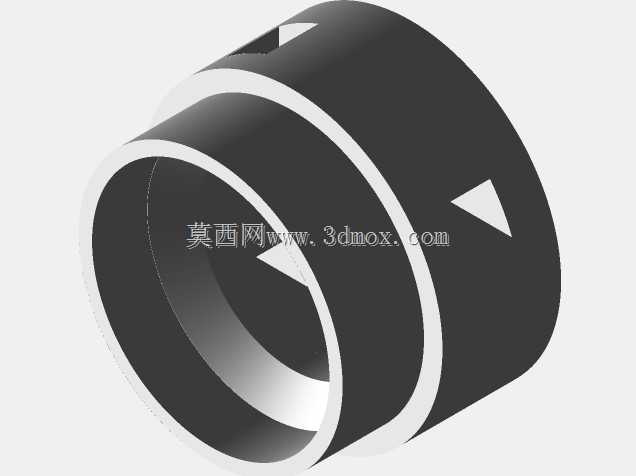

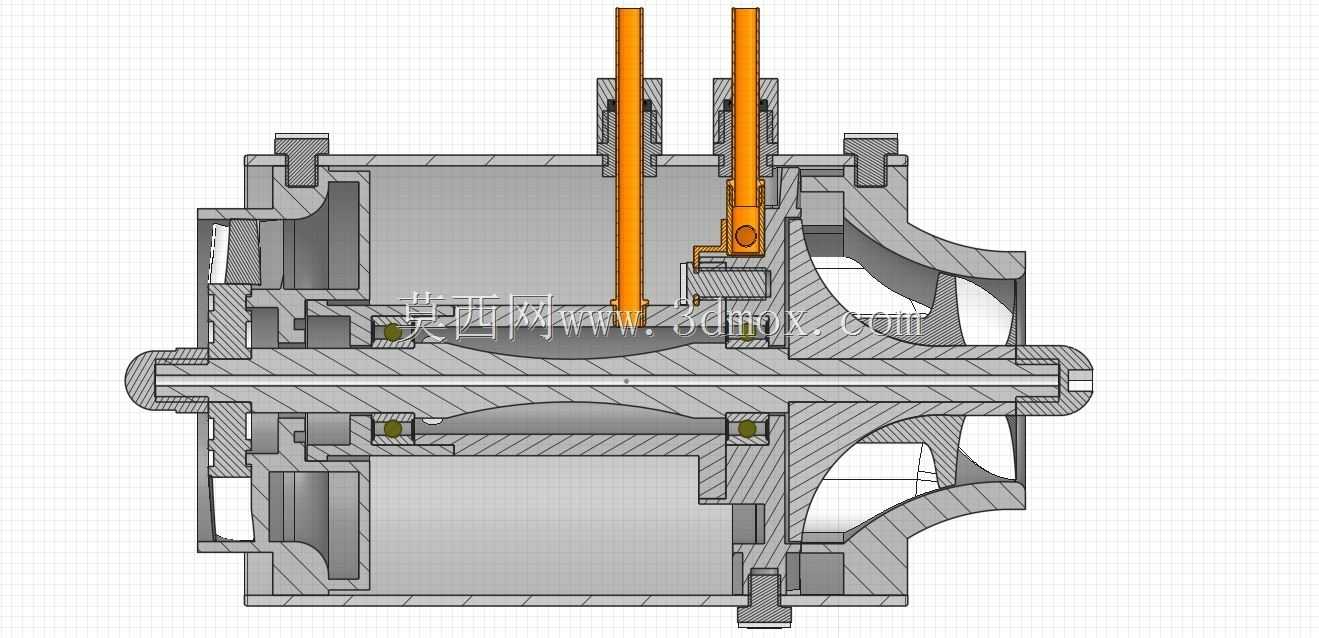

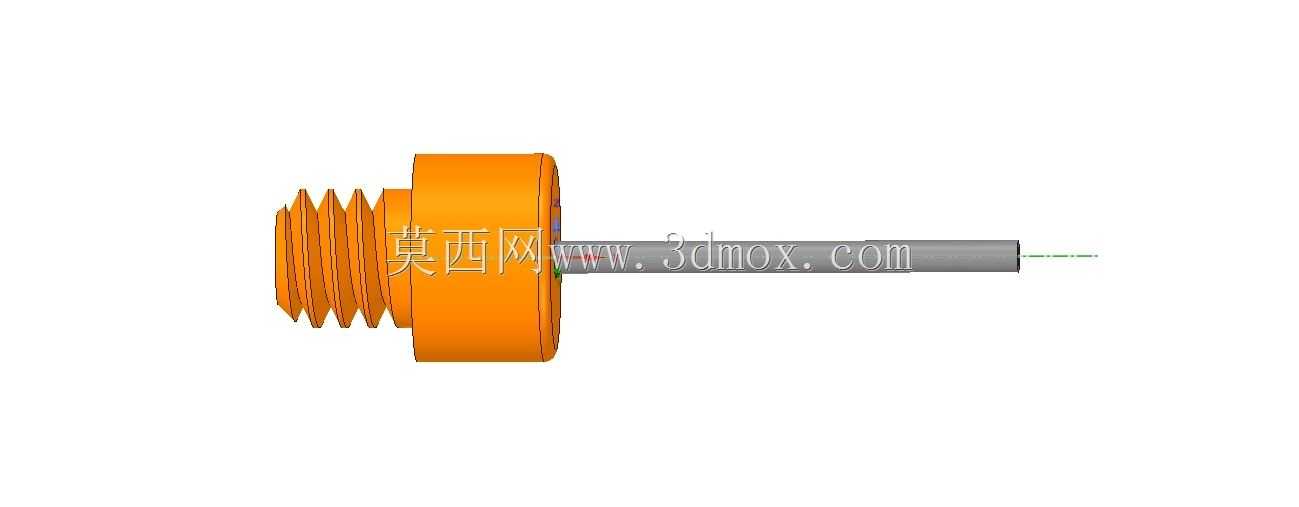

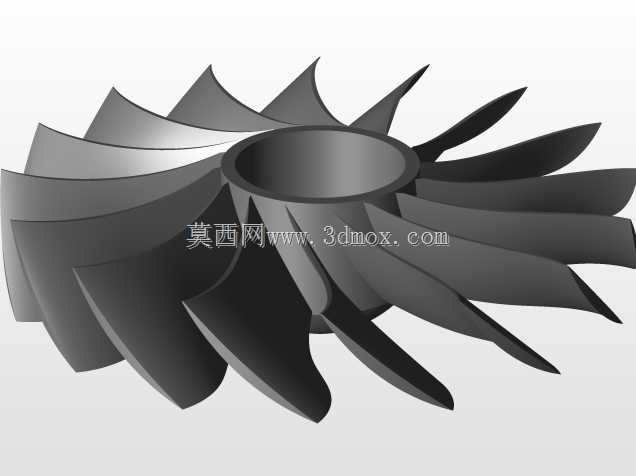

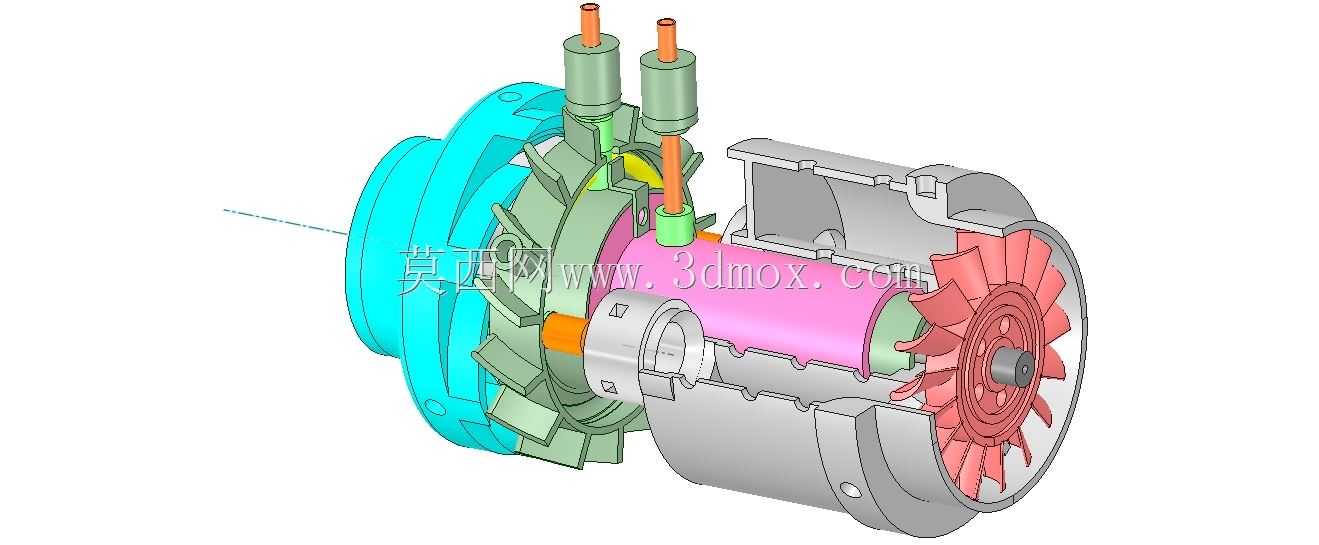

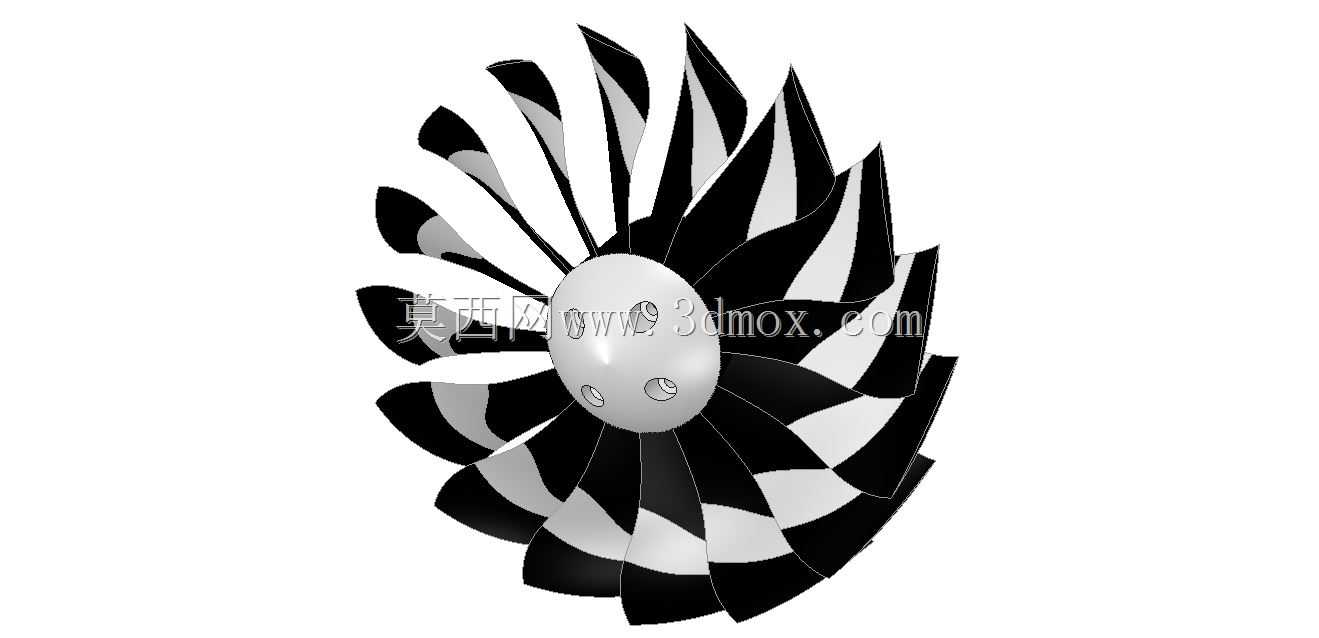

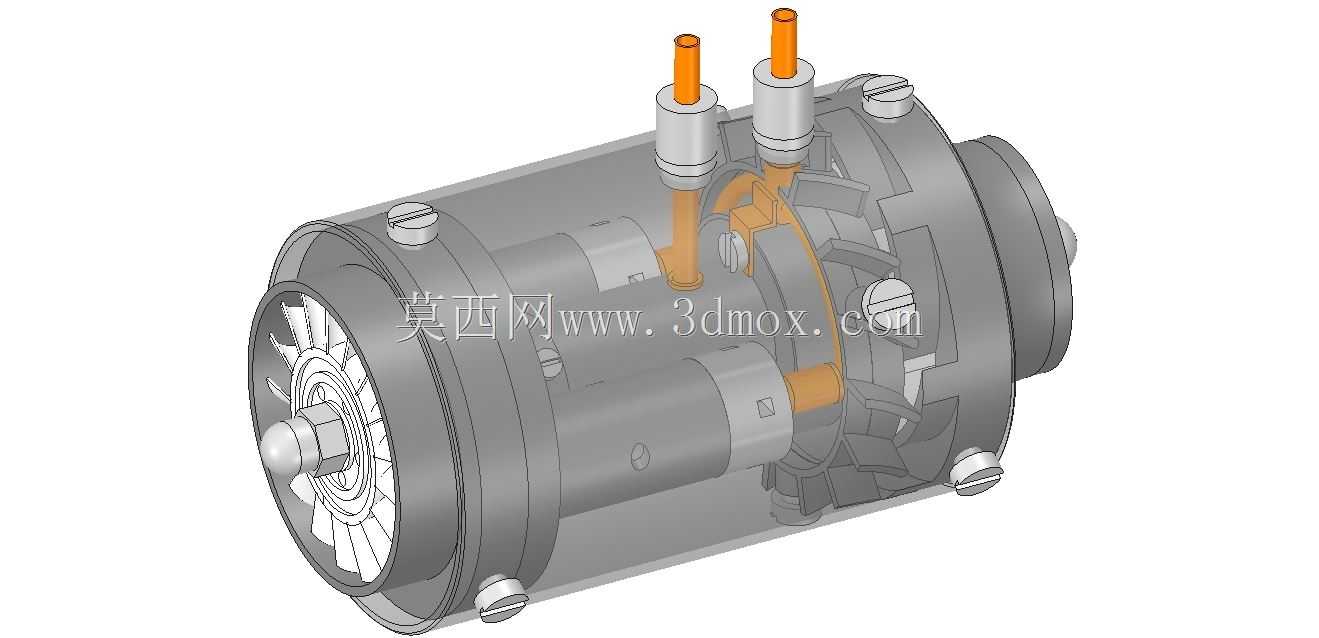

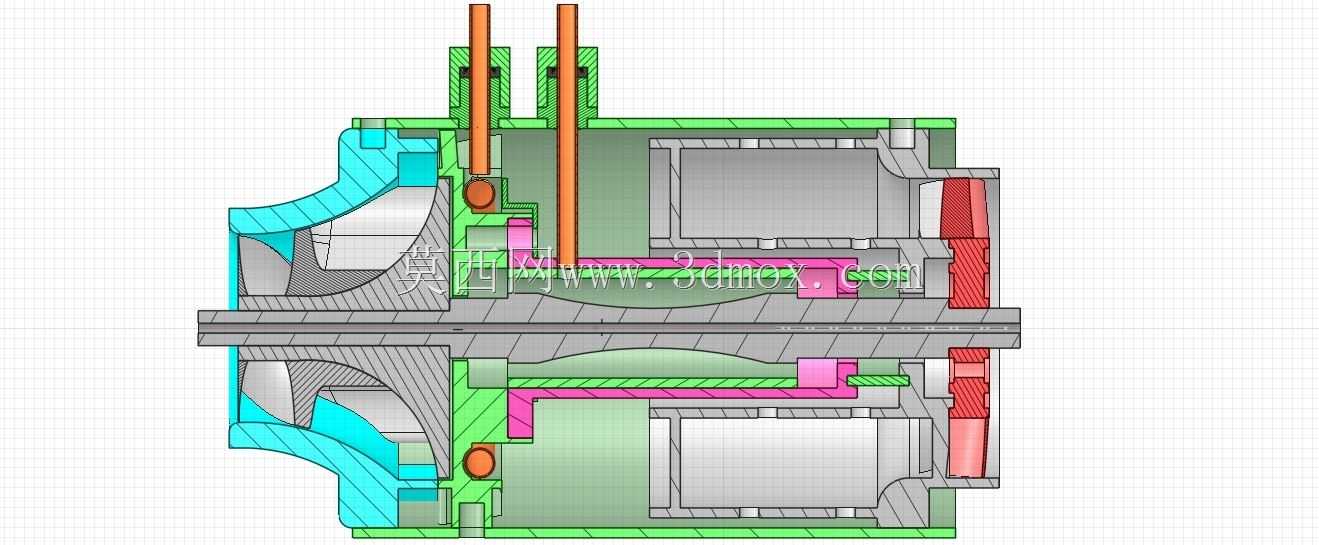

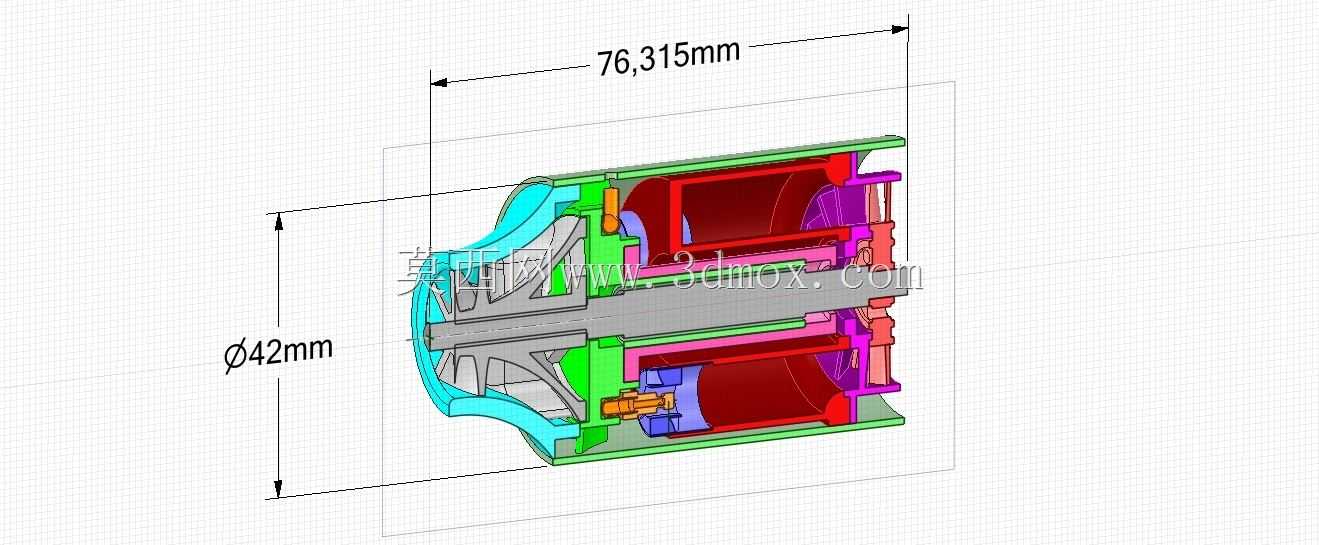

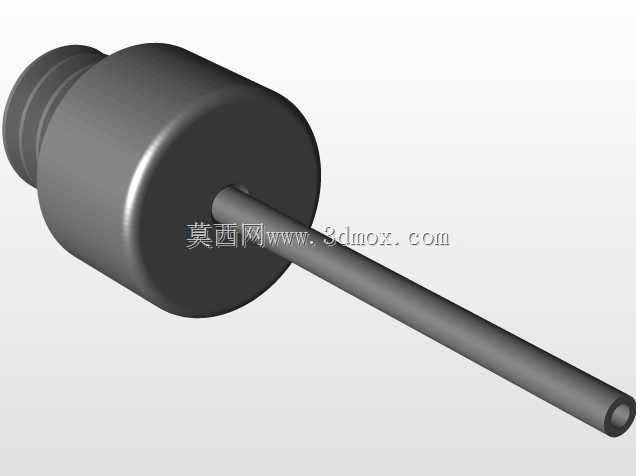

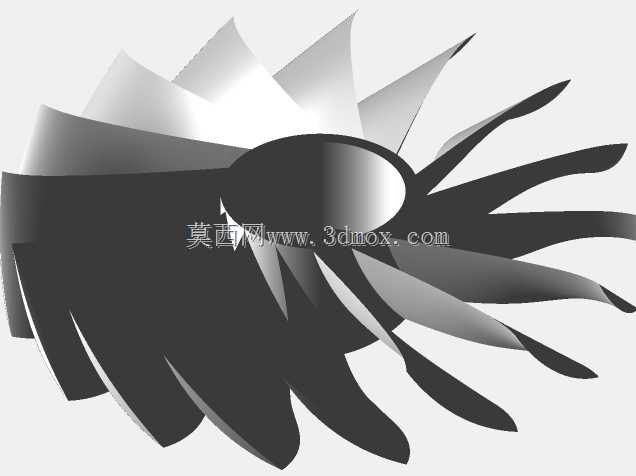

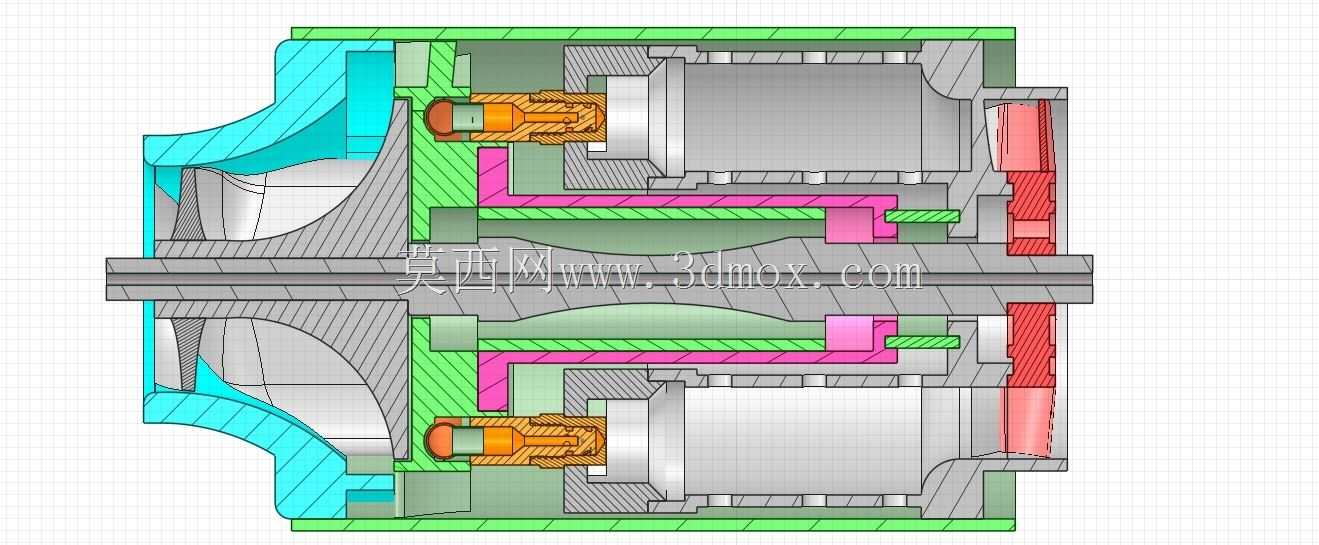

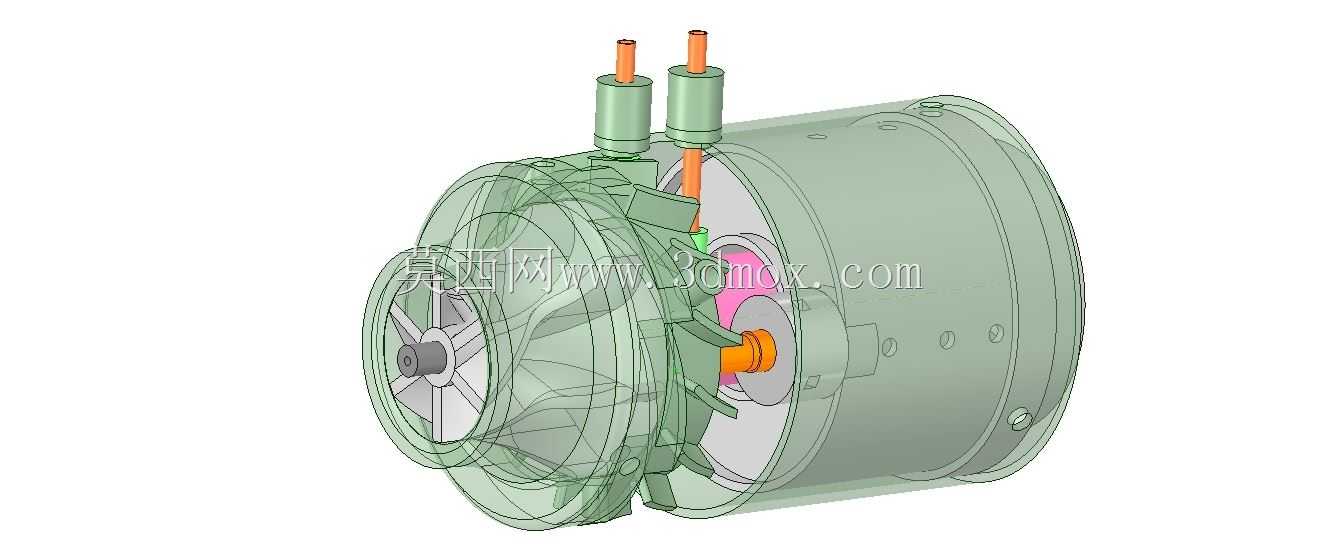

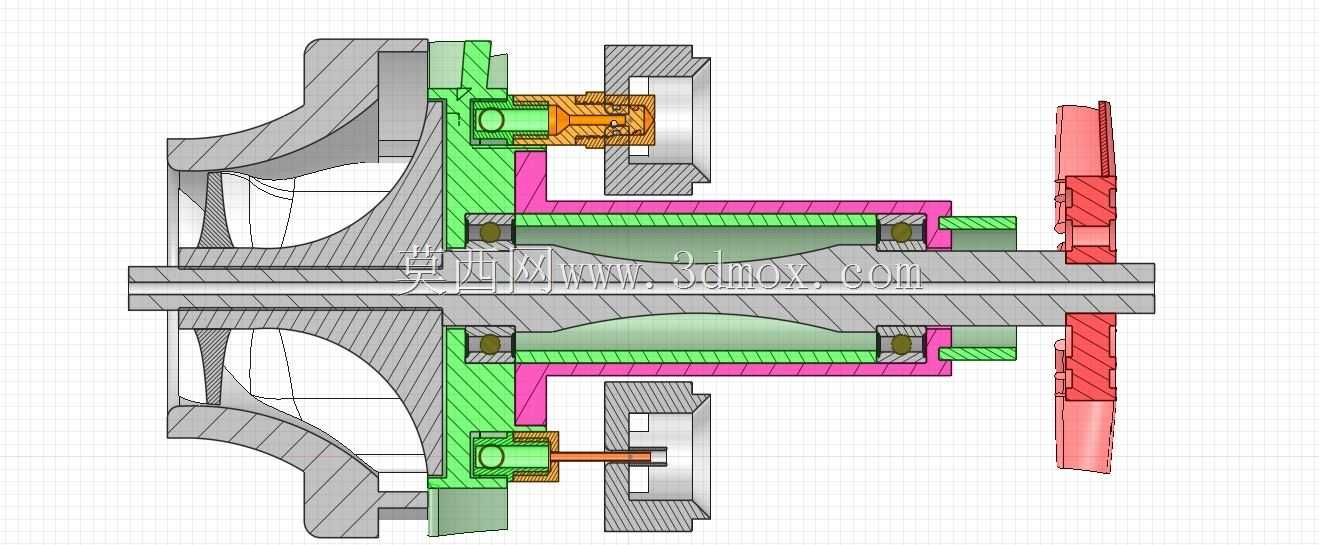

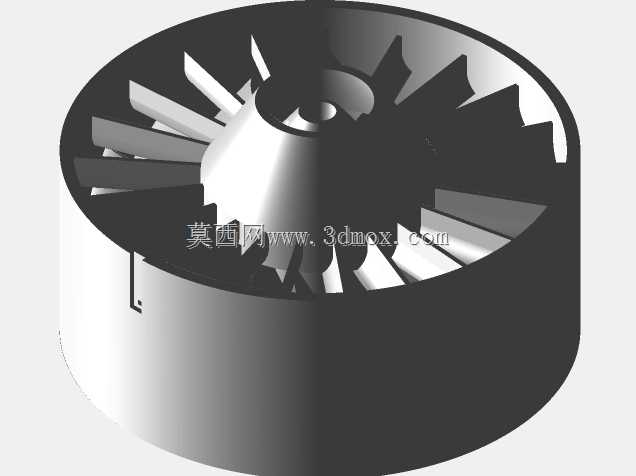

这款微型燃气轮机属于小型涡轮喷气类动力设备，核心应用场景覆盖航模动力供给、小型分布式发电单元、便携式应急动力输出、教学实验台架搭建等领域，可在小体量空间内输出稳定的高转速动力，适配对功率密度要求较高的紧凑安装场景。设备实际运行过程中，前端进气道吸入的空气经压气机叶轮逐级压缩后进入燃烧室，与喷入的燃料充分混合燃烧形成高温高压燃气，燃气定向冲击涡轮叶片膨胀做功，一部分功用于驱动压气机持续运转，剩余功通过输出轴或尾喷口形成推力/旋转动力输出，整体循环效率在同级别小型动力装置中处于较高水平。从功能特性来看，该结构采用径向压气机搭配轴流涡轮的组合布局，有效压缩了整机轴向尺寸，外置的两个管路接口分别对应燃油供给与润滑回路，壳体采用分段式法兰连接结构，无需完全拆解整机即可完成燃烧室积碳清理、轴承间隙调整等日常维护操作；内部流道经过顺滑过渡设计，减少了气流在弯折处的压力损失，转子组件做了动平衡适配设计，可支撑高转速下的平稳运转，降低运行过程中的振动传导。设计思路上优先兼顾了紧凑性与可维护性，将核心做功部件集中布置在筒形壳体内，外部仅预留必要的流体接口与安装固定点位，没有冗余的外凸结构；安装边界方面，整机采用圆柱主体形态，两端分别设置进气端防护结构与排气端连接法兰，侧面的安装凸台预留了标准螺栓孔位，可直接固定在配套支架或设备舱内，安装时需预留进气端的通畅进气空间与排气端的高温防护距离，外接管路可顺着壳体侧面走线，不会额外占用过多径向安装空间，适配狭小舱体内的集成安装需求。
