直径35mm小型涡轮空气压缩结构

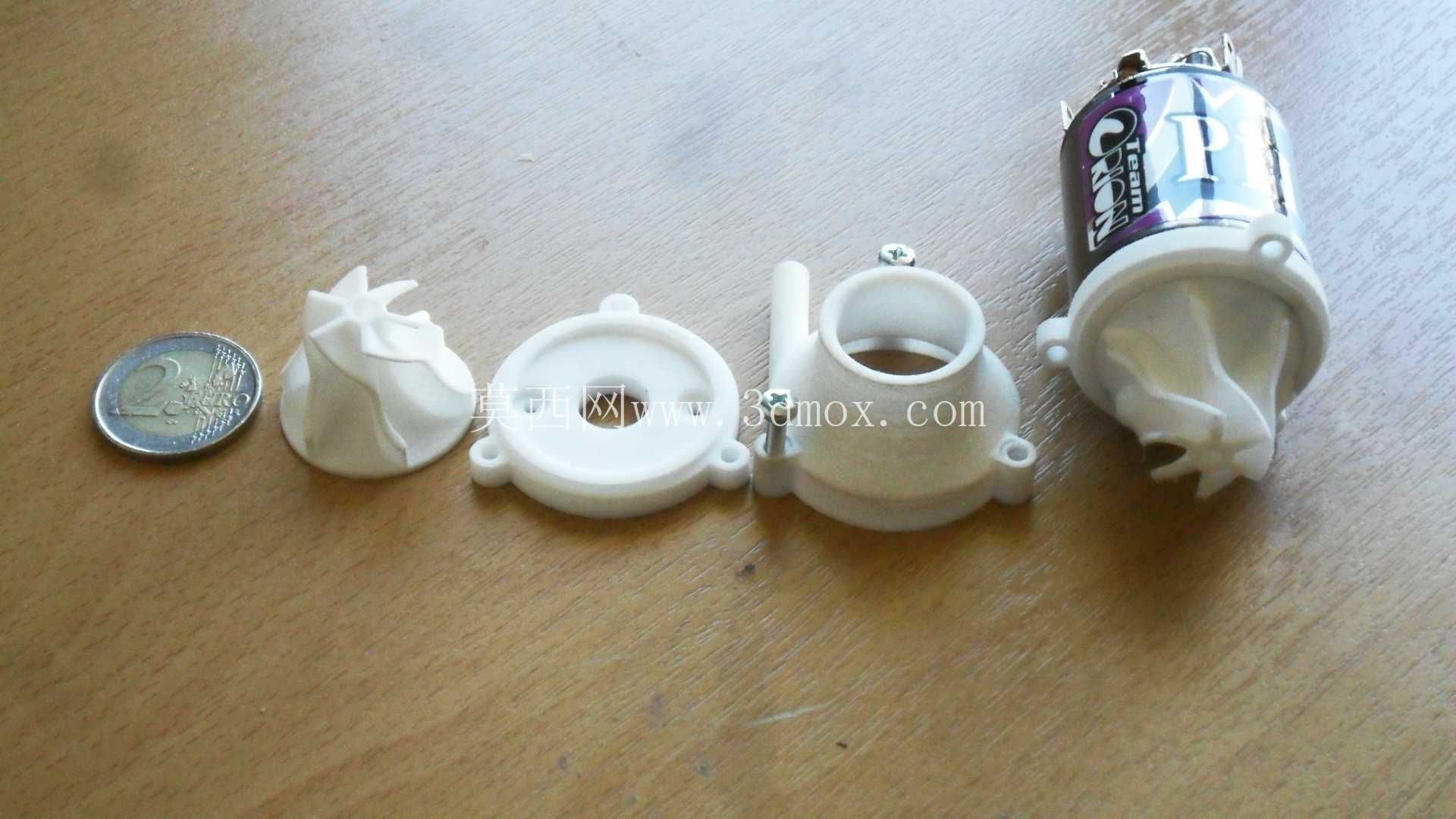

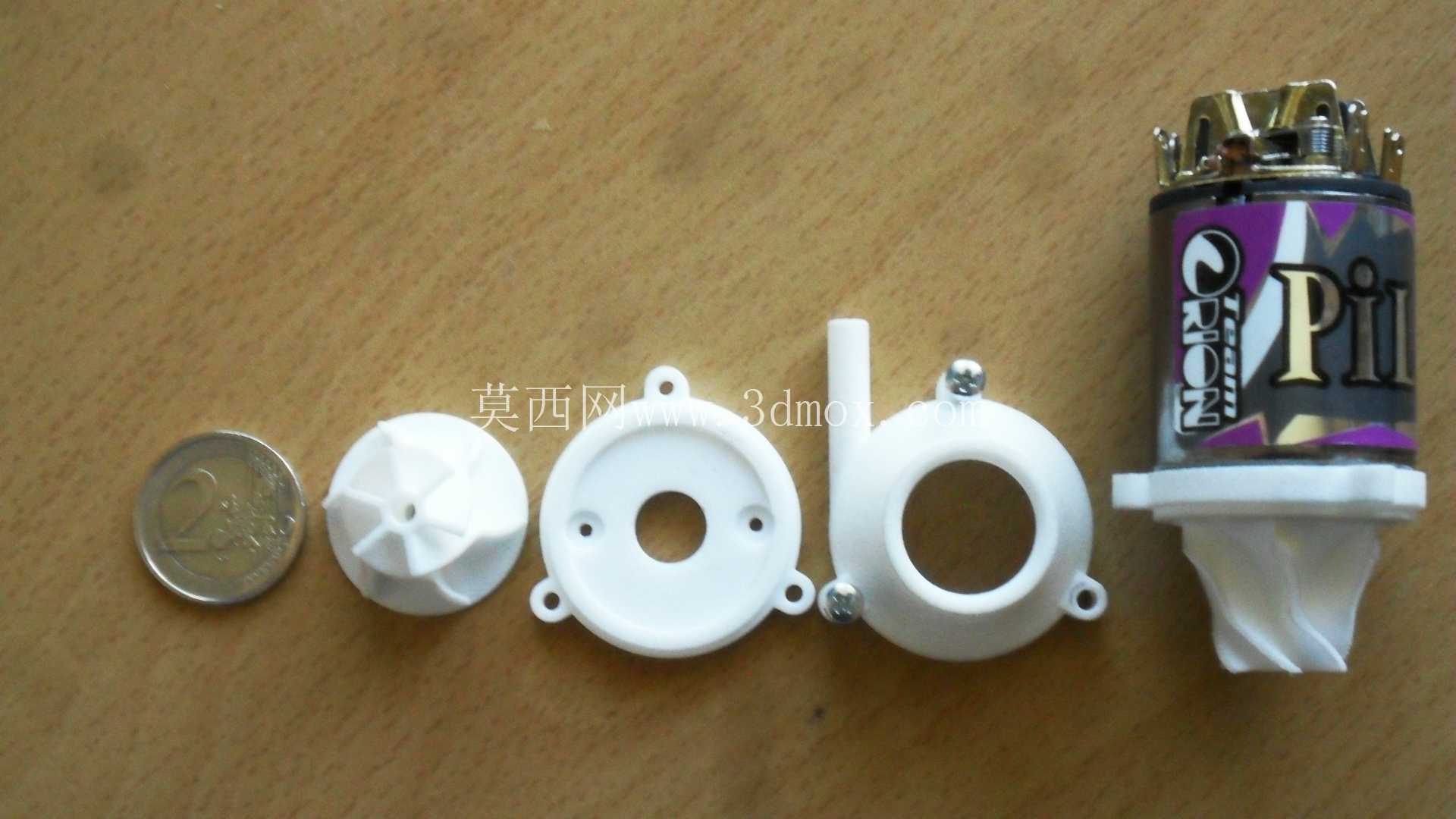

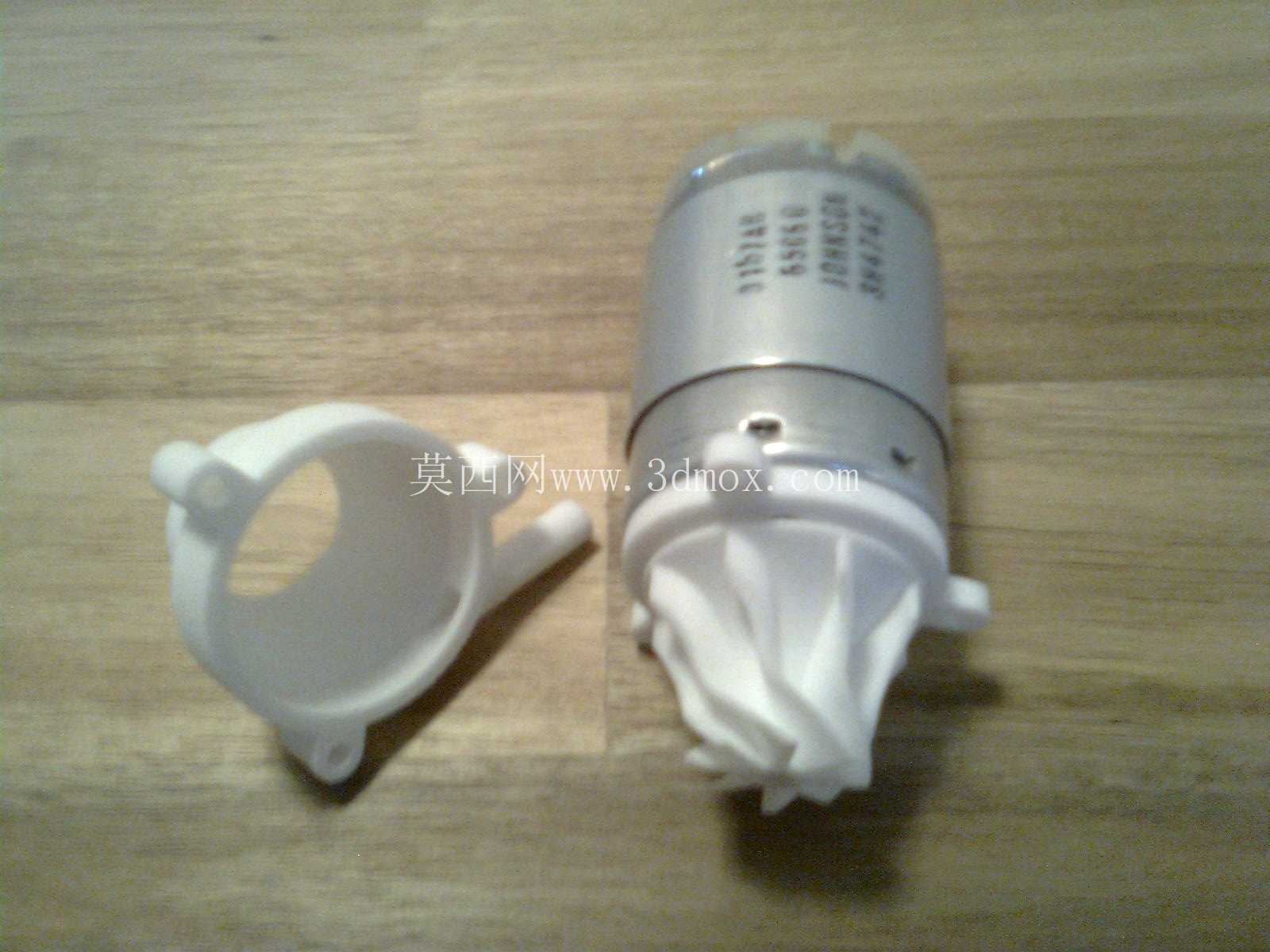

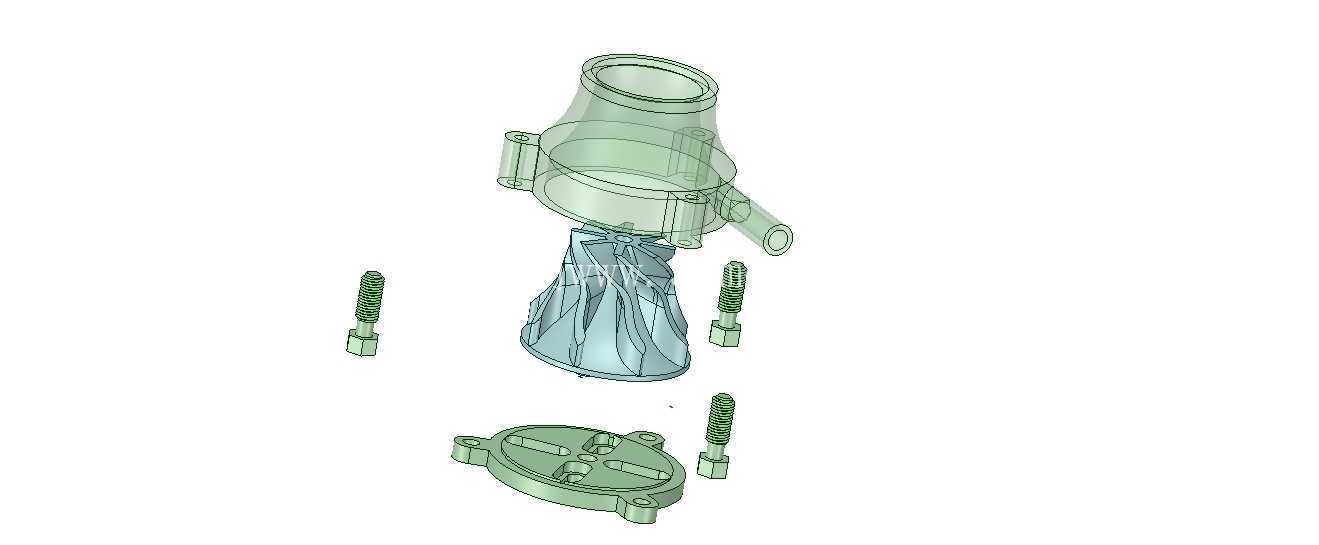

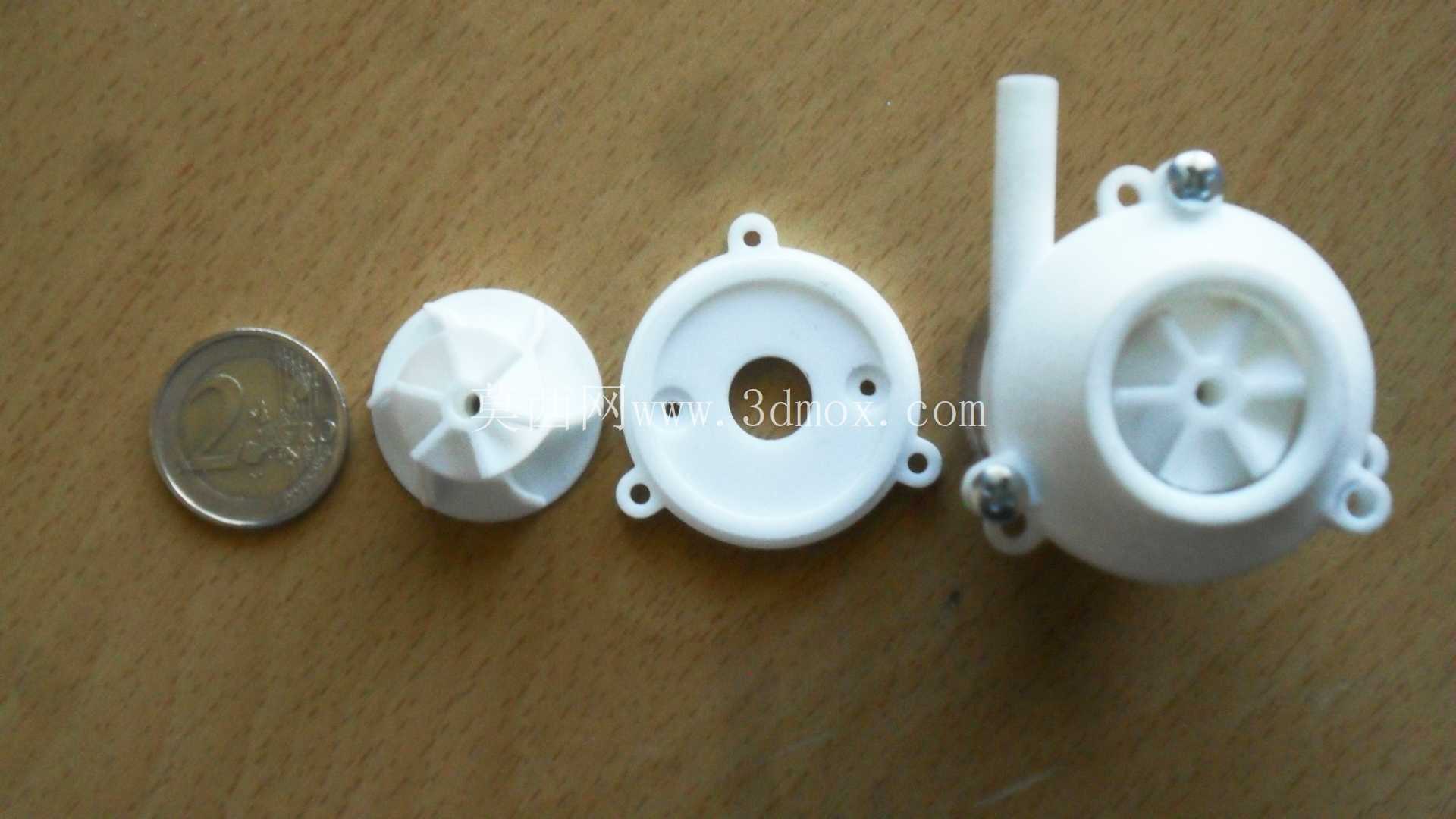

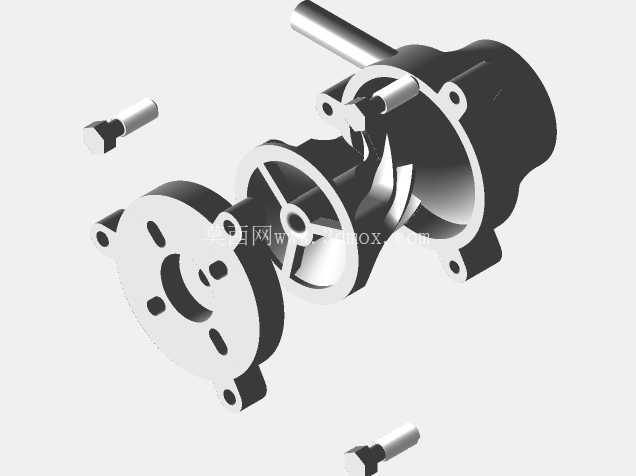

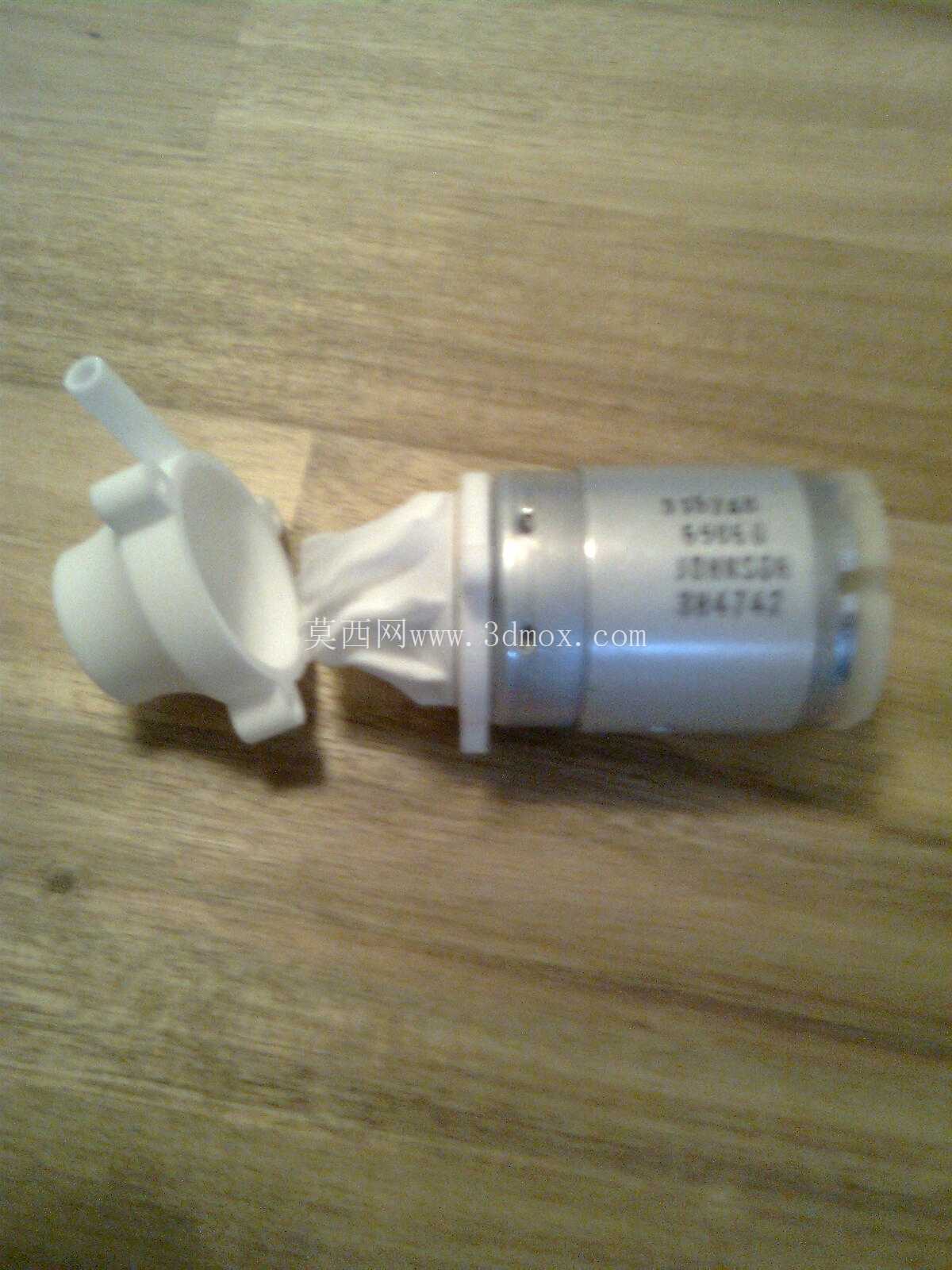

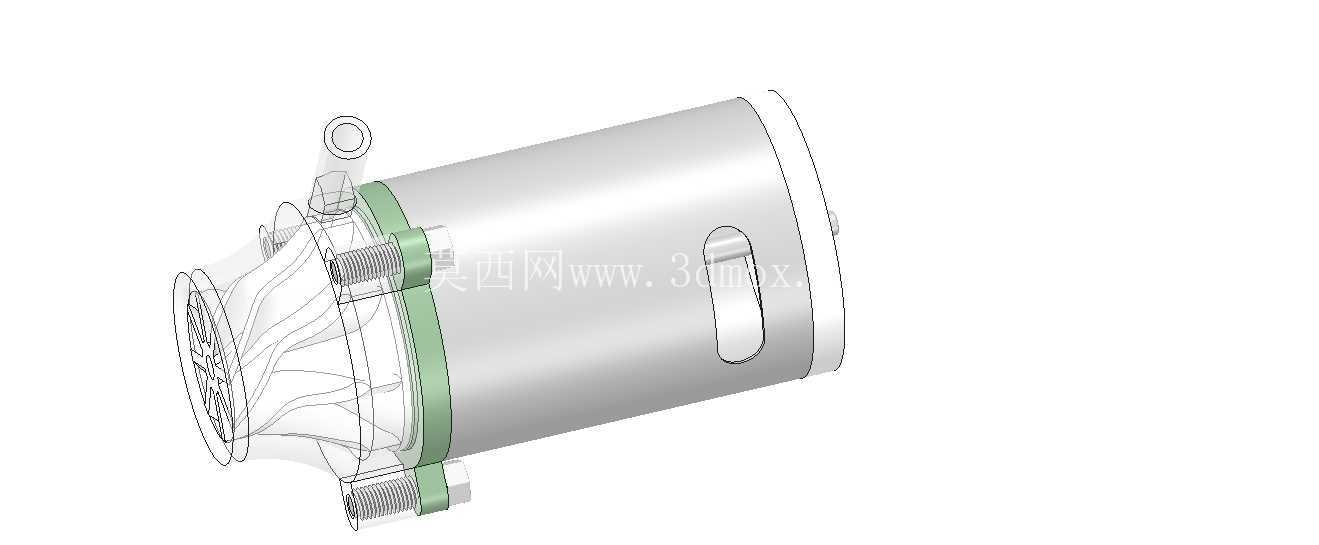

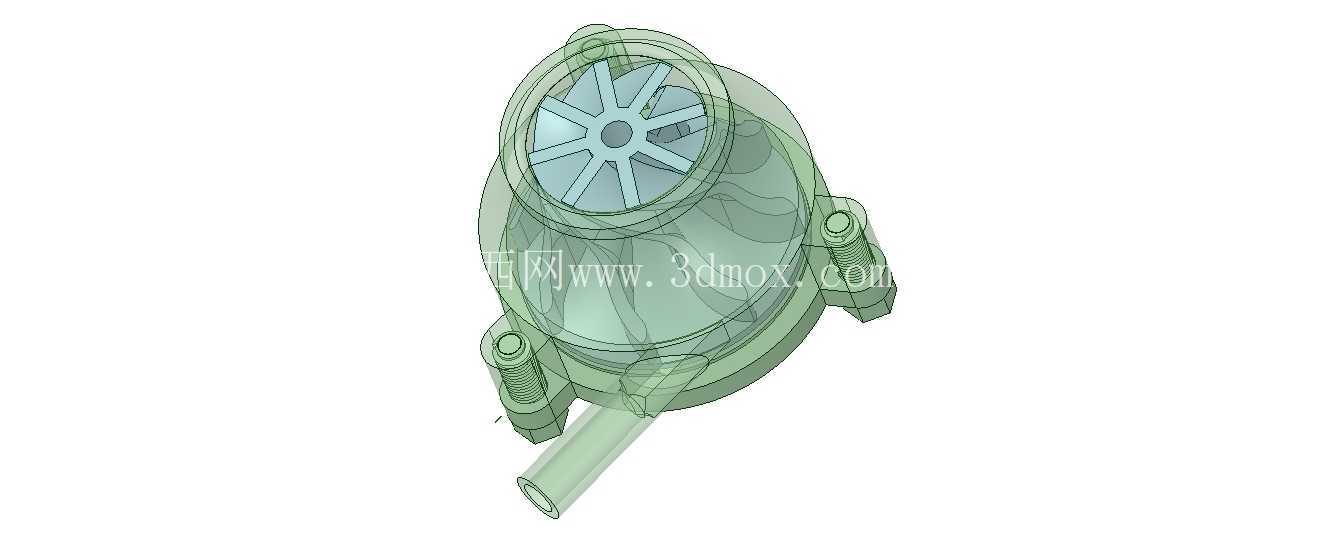

　　这款小型压缩结构的主体直径控制在35mm，属于微型气动动力单元范畴，最初的设计出发点是作为小型燃气涡轮系统的配套压气段，为燃烧室提供满足压力与流量要求的压缩空气，整体结构采用半开式叶轮搭配蜗壳流道的经典布局，在极小的尺寸边界内平衡了压比与流通效率。从实际应用场景来看，这类微型压缩单元既可以作为小型燃气涡轮、微型涡喷动力的核心压气部件，也可独立拆分出来，为小型气动工具、便携供气装置、实验台架气源提供稳定的压缩空气输出，适配对安装空间、自重有严格限制的便携设备、微型动力实验场景。结构设计上，叶轮采用径向直叶片搭配中心轮毂的结构，轮毂处预留轴系安装位，可直接与微型高速电机或者涡轮输出轴对接，减少中间传动环节的功率损耗；

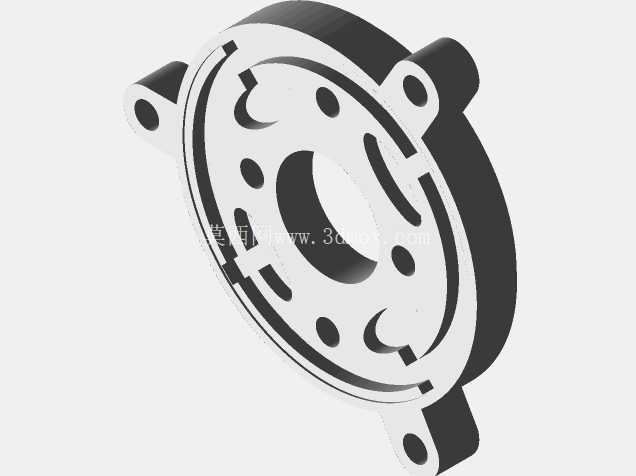

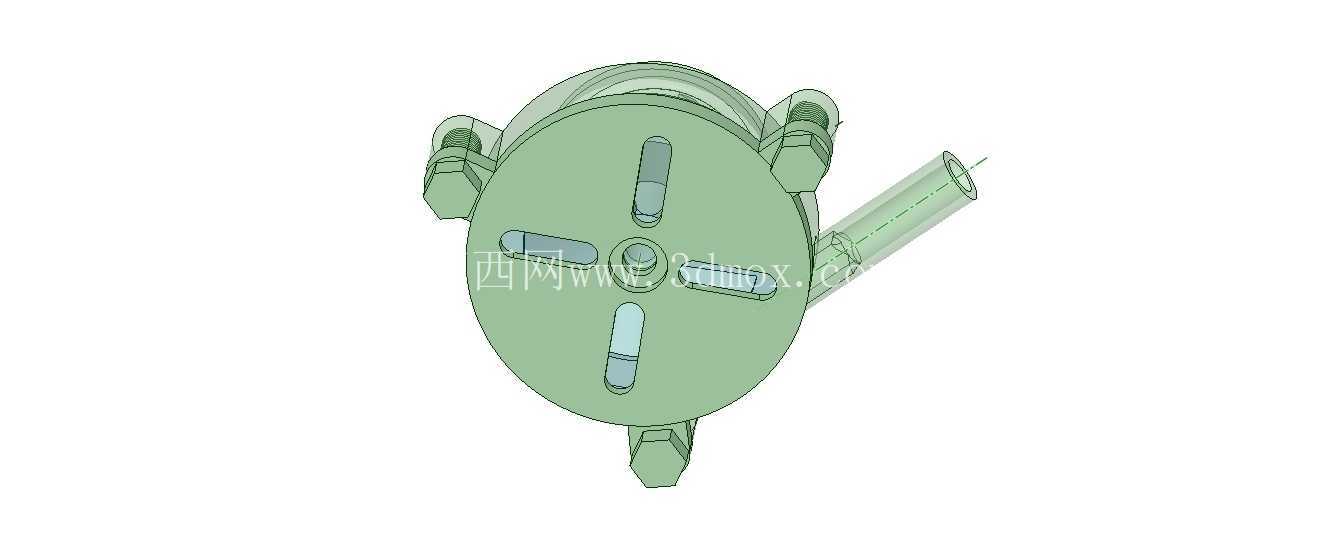

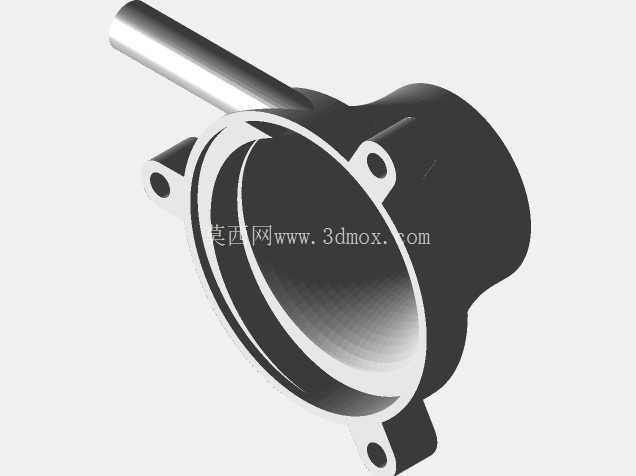

　　蜗壳部分采用渐扩式流道设计，将叶轮甩出的高速气流的动能逐步转化为压力能，流道内壁做顺滑过渡处理，避免局部涡流造成的压力损失。安装边界方面，壳体两侧预留带安装孔的凸耳结构，可通过螺栓直接固定在安装基座上，进气端采用轴向直管接口，可直接对接进气滤件或者进气导管，出气端沿蜗壳切向延伸出管路接口，方便对接后续的输气回路或者燃烧室进气段。设计过程中优先考虑了小尺寸下的结构强度，壳体壁厚做均匀化处理，既避免高速运转下的结构共振，也控制了整体自重，叶轮与蜗壳内壁预留了合理的运转间隙，既防止高速转动下的刮擦风险，也尽可能减少间隙漏气带来的效率损失。这类微型压缩结构的建模过程需要重点把控蜗壳型线的顺滑度、叶片的安装角度一致性，以及各接口的同轴度公差，

　　确保后续加工或者3D打印成型后，能够直接装配到配套的动力系统中，不需要额外做大量的适配修整。对于微型动力系统研发、小型气动设备设计的从业者来说，这类结构的建模逻辑可以直接复用，可根据实际的流量、压比需求，等比例缩放尺寸或者调整叶片角度、蜗壳流道截面，快速衍生出适配不同参数要求的微型压气结构，减少前期方案设计的重复建模工作量。
