4mm网眼手动弯管工装结构设计

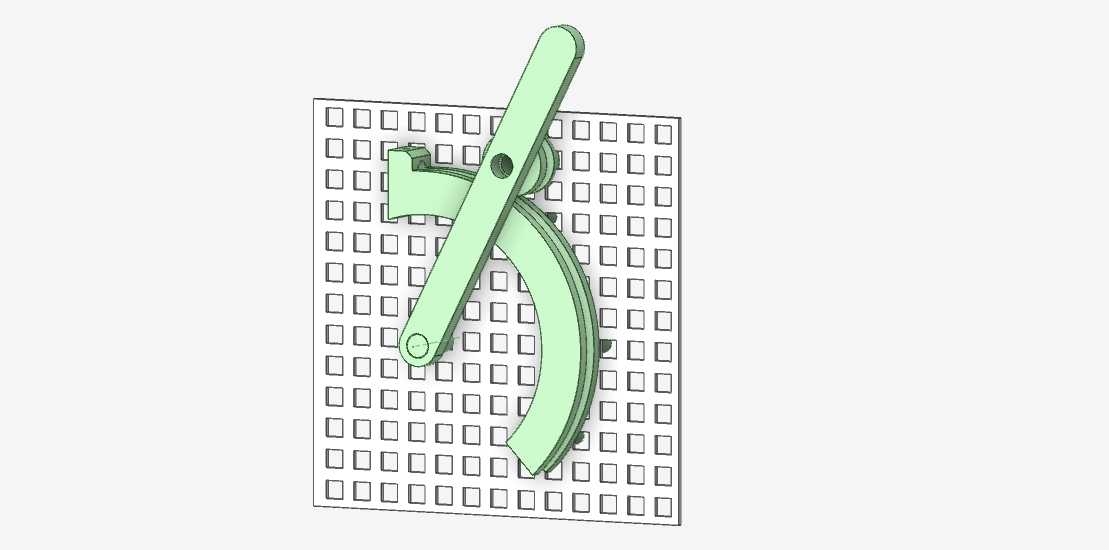

　　在小直径金属管材的小批量弯折加工场景中，这类带4mm网眼基准板的手动弯管结构，是维修车间、五金加工点位、教学实训场景里极为实用的加工工装，不需要配套液压站、电控系统，仅靠手动操作就能完成细径管材的定角度弯折，适配的管材多为外径4mm及以下的紫铜管、铝管、细钢丝管，常见于制冷管路布设、小型气动回路配管、模型制作、电子设备线束套管弯折等作业场景。整套结构的核心功能是依托带刻度网眼的基准平板，为弯管作业提供稳定的定位基准，避免手动弯折时出现的管材扁瘪、弯折角度偏差、弯折半径不一致的问题。从结构设计逻辑来看，这套弯管工装没有采用复杂的传动结构，整体分为三个核心功能单元：首先是带方格网眼的基准安装板，板面上的方格网眼采用4mm等间距排布，

　　每个网格的边线都可以作为管材定位、角度校核的基准，作业人员不需要额外携带角度尺、钢直尺，直接对照网格线就能快速确认管材的进料长度、弯折角度，基准板的厚度预留了足够的安装余量，边缘的安装孔可以直接将整台工装固定在工作台面、台虎钳钳口上，避免弯管作业时工装移位，安装边界适配常规台虎钳的夹持宽度，不需要额外加工转接安装板。其次是弯管执行摆臂，摆臂采用长条形结构，一端通过铰接轴固定在基准板上，铰接点的位置刚好对应弯管的弯折圆心，摆臂上开有管材限位槽，作业时将待弯折管材卡入限位槽，绕铰接点转动摆臂就能带动管材完成弯折，摆臂的长度经过力矩优化，手动扳动时不需要过大的握力，就能让管材达到需要的弯折角度，摆臂上的铰接孔与转轴采用间隙配合，转动时没有卡滞感，长期使用也不会出现晃量过大的问题。第三部分是弧形靠模，弧形靠模的曲率半径对应细管弯折的最小安全半径，避免弯折半径过小导致管材内壁出现折痕、外壁开裂，靠模通过紧固件固定在基准板上，位置可以根据不同的弯折半径需求沿网眼孔位调整，不需要重新加工靠模安装位，适配不同弯折需求的灵活性更强。在实际作业过程中，操作人员首先根据需要弯折的管材直径、弯折角度，调整弧形靠模在网眼板上的固定位置，将待弯折管材从摆臂的限位槽中穿入，管材端部抵靠到基准板上的定位挡边，对照网眼刻度确认管材伸出长度符合要求后，一只手按住管材贴近基准板的直段部分，另一只手缓慢扳动摆臂，沿弧形靠模的弧面转动，直到摆臂的边线对齐网眼板上对应角度的网格线，

　　即可完成单次弯折作业。整个弯折过程中，管材始终被限制在摆臂限位槽与弧形靠模之间的间隙内，不会出现径向窜动，弯折处的圆弧完全贴合靠模弧面，成型后的弯管段圆弧过渡均匀，不会出现局部凹陷的问题。这套结构的设计没有冗余的零件，所有部件都采用平板切割加工即可成型，加工难度低，普通的线切割、激光切割设备就能完成所有板件的加工，铰接轴采用标准圆柱销即可，不需要定制特殊零件，后期维护也极为方便，摆臂或者靠模出现磨损时，只需要更换对应板件就能继续使用，维护成本极低。对于小批量加工场景来说，这类手动弯管工装的加工效率虽然不如全自动弯管设备，但不需要提前调试设备参数、不需要接通电源气源，拿到作业点位就能直接使用，尤其适合现场维修时的临时配管作业，

　　比如制冷设备维修时的铜管弯折、小型自动化设备组装时的气动管路调整，不需要将管材带回加工车间，在作业现场就能完成精准弯折，大幅减少来回转运的时间成本。网眼板的设计除了作为定位基准外，还可以作为其他小型工装的安装基板，在不需要弯管作业时，网眼板上的孔位可以用来固定小型台钻支架、导线焊接夹具等，拓展了工装的使用场景，不会出现设备闲置浪费的情况。结构的整体尺寸控制在手动操作的舒适范围内，基准板的大小刚好可以放置在常规工作台的边角位置，不会占用过多的作业空间，摆臂的转动范围覆盖0到120度的常用弯折角度，能够满足绝大多数细径管材的弯折需求，不需要额外增加角度调节附件。在设计细节上，摆臂与管材接触的边缘都做了圆角倒钝处理，不会在弯折过程中划伤管材外壁，也不会划伤操作人员的手部，弧形靠模的进料端做了导向斜角，管材穿入时不会被端面毛刺卡住，铰接轴的端部做了防脱处理，长期扳动摆臂也不会出现转轴脱出的问题。
