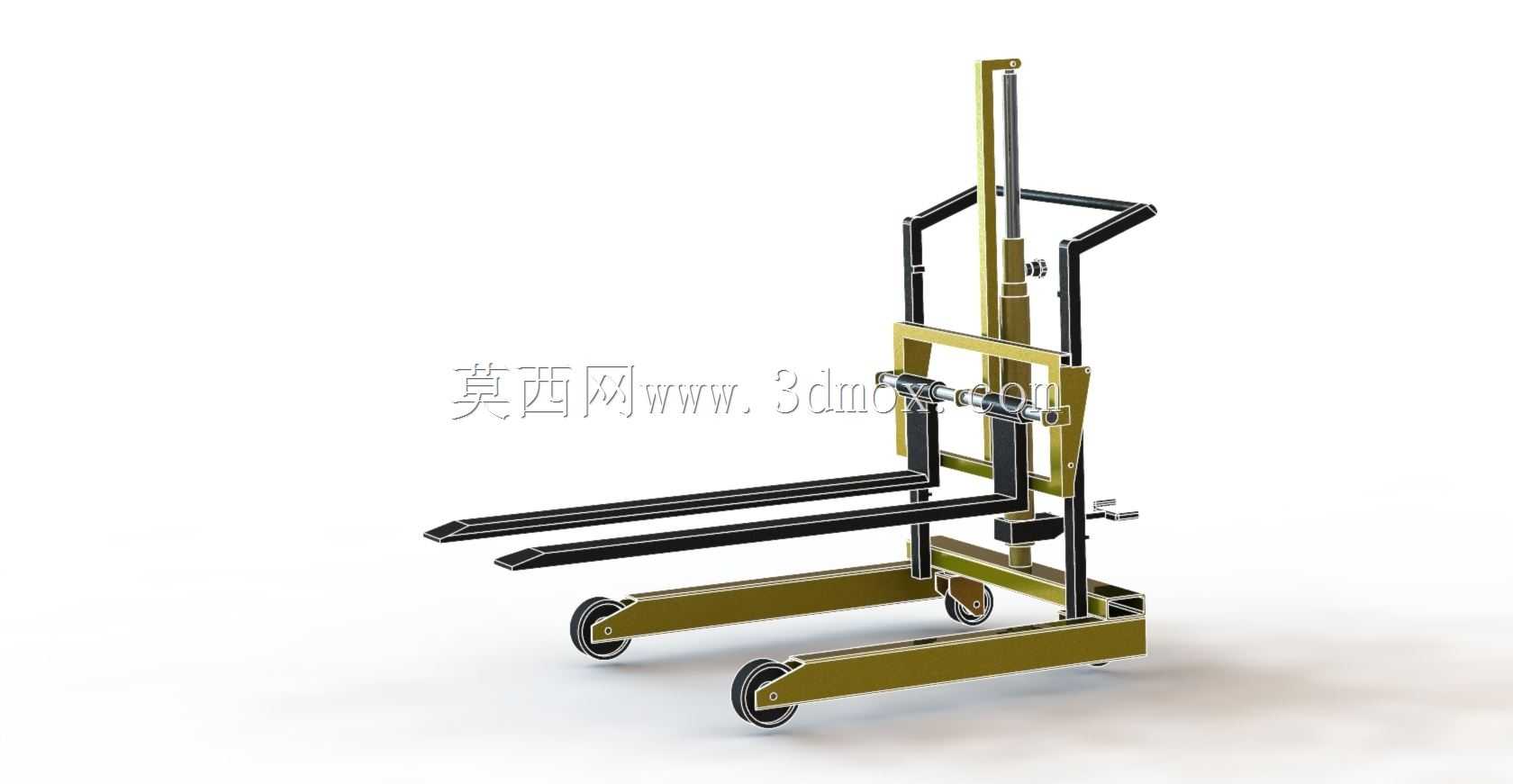

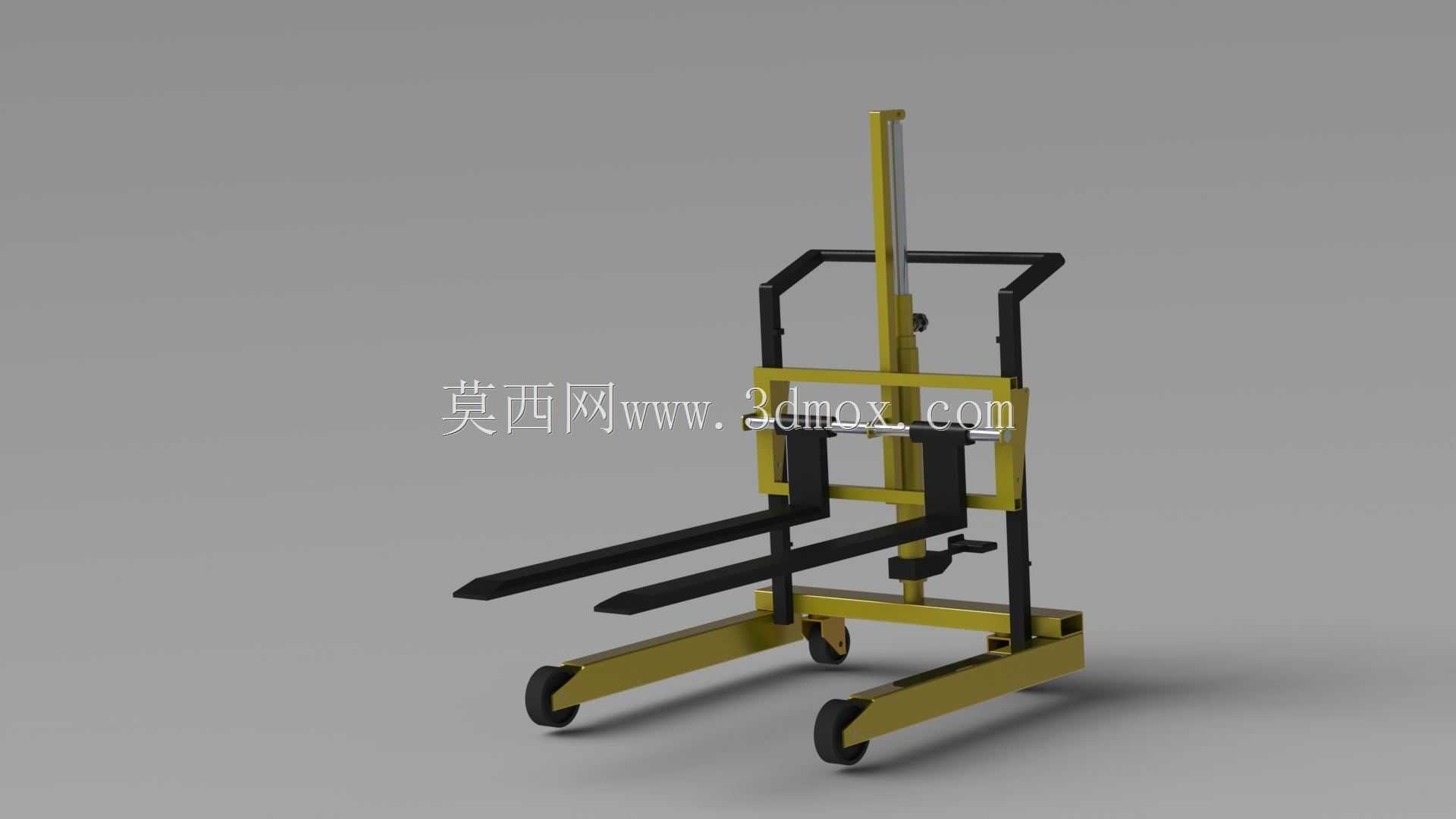

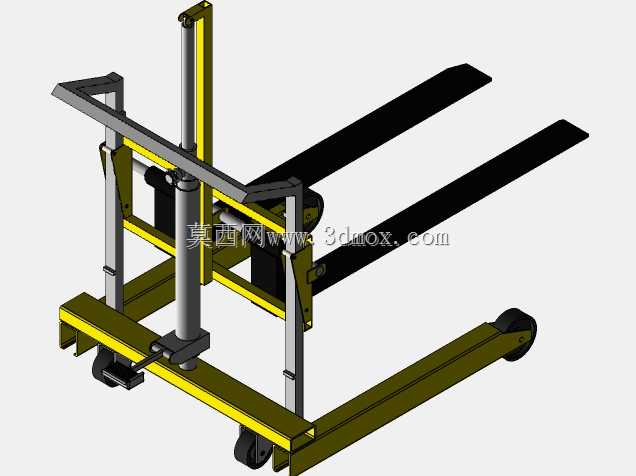

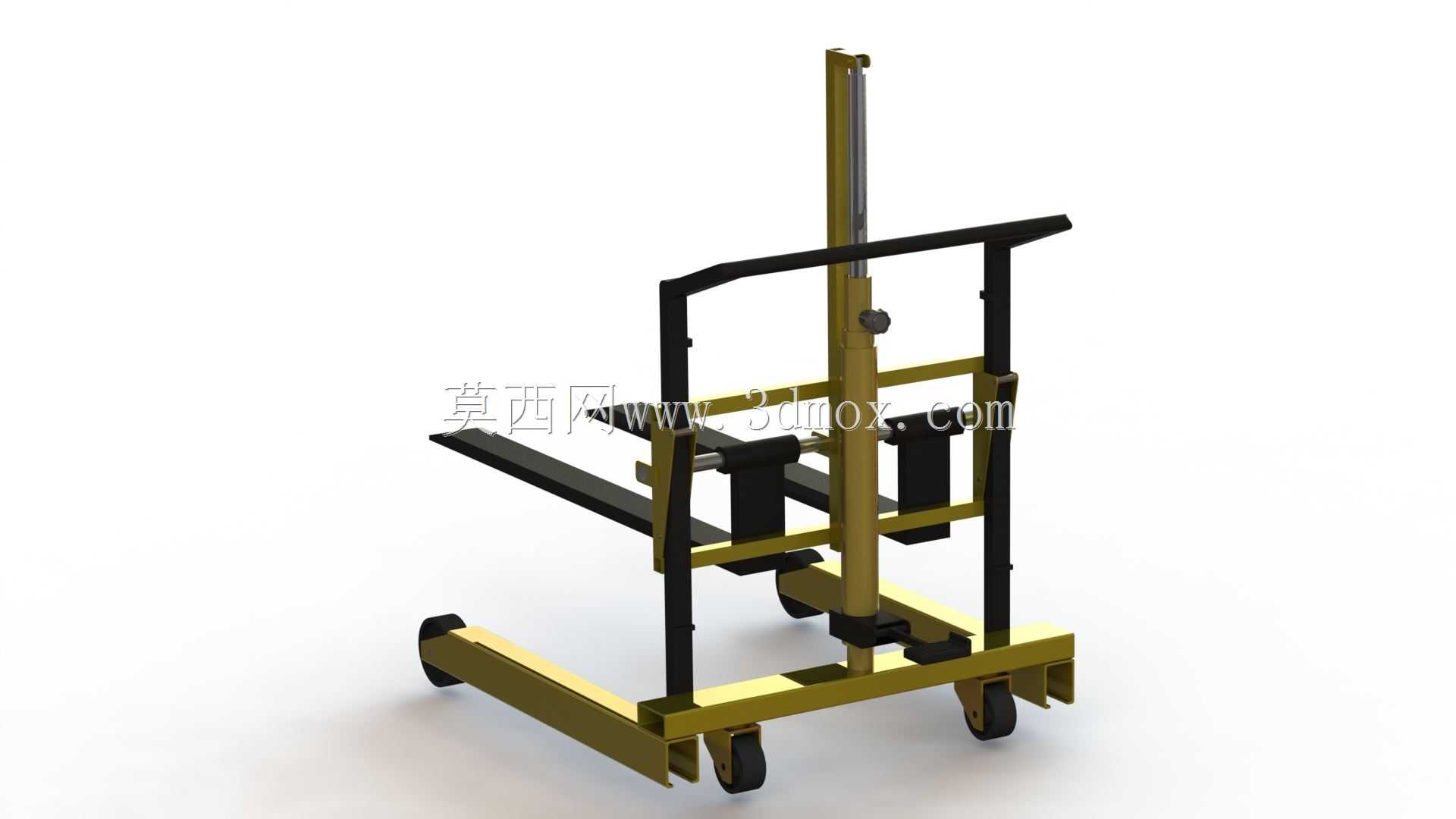

手动液压升降堆垛搬运叉车结构设计

这款手动液压升降叉车主要面向小型仓储空间、临街商铺后场、生产车间工序间物料转运、轻型货物堆垛场景设计，适配无动力供电的作业环境，可在狭窄通道内完成托盘货物的短距离搬运与低位堆高作业，解决了狭小空间内大型机动叉车无法进入、纯人力搬运重物劳动强度过高的痛点，日常可承载额定范围内的箱装货物、栈板物料、工装工件完成移位、码放、装卸车辅助作业，尤其适合日搬运频次不高、作业通道宽度有限的中小型经营主体使用。设备核心采用脚踏式液压驱动升降结构，操作人员通过反复踩踏底部液压踏板即可驱动门架内的柱塞缸顶升，带动货叉平稳抬升，泄压阀设置在操作扶手旁，轻捏即可控制货叉匀速下降，全程无需外接电源，依靠人力即可完成全部操作，维护成本极低。结构设计上采用框架式门架搭配加厚矩形钢管焊接主体，底部支撑腿采用前伸式布局，可直接插入标准托盘底部预留的叉取空间，无需额外调整托盘位置；后部操作扶手采用符合人体工学的弯折角度设计，操作人员推行时无需过度弯腰，扶手端部做防滑包胶处理，转向时可灵活控制整车行进方向，四个行走轮中两个前轮为承重尼龙万向轮，后轮为定向承重轮，轮体采用高耐磨尼龙材质，既可以在环氧地坪、水泥地面上平稳推行不损伤地面，也能承受满载时的整机重量，不会出现轮体变形卡顿的问题。设计过程中充分考虑了手动作业的操作边界，整车宽度控制在适配1.2米窄通道通行的尺寸，最小转弯半径可满足普通仓储货架间的转向需求，货叉的最低落地高度适配市面上绝大多数标准平托盘的叉取口高度，最大起升高度满足两层轻型货架的堆垛需求，整车重心经过反复校核，满载起升到最高位置时依然保持足够的防倾翻稳定性，不会出现前倾侧翻的安全隐患；门架处设置的机械锁止结构可在货叉抬升到指定高度后自动锁止，避免液压泄压导致的货叉意外下落，提升作业过程中的安全系数。货叉部分采用可调间距设计，可根据不同规格托盘的叉口宽度调整两个叉齿的间距，适配多种非标托盘、定制工装架的叉取需求，整车所有焊接位置均做满焊加固处理，表面采用喷塑工艺做防锈耐磨处理，可适应车间内多粉尘、轻微油污的作业环境，长期使用也不会出现漆面脱落、结构锈蚀的问题。
