无保持架深沟球滚动轴承结构设计

　　这类无保持架的深沟球滚动轴承，常被应用在低速重载、对径向承载能力要求较高的传动场景中，比如部分低速输送设备的支撑辊、小型工程机械的铰接转动部位、手动操作机构的旋转支撑位，相比带保持架的同尺寸轴承，它能在有限的套圈空间内排布更多滚动体，大幅提升径向载荷承受上限，同时在低速摆动工况下，不会出现保持架与滚动体之间的撞击磨损，适配频繁正反转、小角度摆动的使用需求。

　　从结构设计逻辑来看，这类轴承取消了常规深沟球轴承的冲压或实体保持架，滚动体直接填充在内圈滚道与外圈滚道之间的环形空间内，相邻滚动体之间直接接触，设计时需要严格控制滚动体的直径公差，单组滚动体的直径差需要控制在微米级，避免滚动体直径不均导致的局部载荷集中，同时内圈和外圈的滚道曲率半径需要匹配滚动体直径，通常滚道曲率取滚动体直径的51.5%-53%，既保证滚动体与滚道的接触面积足够，降低接触应力，又不会因为曲率过小导致滚动体运转时的摩擦阻力陡增。

　　外形尺寸方面，这类轴承的安装边界与同规格标准深沟球轴承保持一致，内圈内径、外圈外径、装配宽度都符合常规轴承的安装尺寸公差，不需要对配套的安装轴、轴承座进行特殊改造，可直接替换同尺寸的标准带保持架轴承，适配现有设备的维修替换需求。安装时需要注意，因为没有保持架对滚动体的限位，装配过程中需要先将内圈偏置在外圈的一侧，依次填入全部滚动体后再将内圈推至同轴位置，随后将滚动体均匀排布在滚道整周，最后加装两侧的密封挡圈或者防尘盖，避免运转过程中滚动体脱落，同时阻挡外界粉尘、杂质进入滚道内部，加剧滚道和滚动体的磨损。

　　实际使用过程中，因为滚动体之间存在直接接触，相邻滚动体的接触点运动方向相反，会产生一定的滑动摩擦，所以这类轴承的适用转速远低于带保持架的同规格轴承，通常线速度不超过2m/s，润滑时优先选用粘度较高的锂基润滑脂，填充量控制在轴承内部空腔的1/3-1/2，既保证滚动体与滚道接触面上能形成稳定的油膜，又不会因为润滑脂填充过多导致运转时的搅脂阻力过大，引起轴承温升过高。在选型匹配时，需要重点核算设备的实际径向载荷、运转转速、摆动频率，确保轴承的额定静载荷满足设备最大冲击载荷的使用要求，避免出现滚道压痕、滚动体碎裂的失效情况。

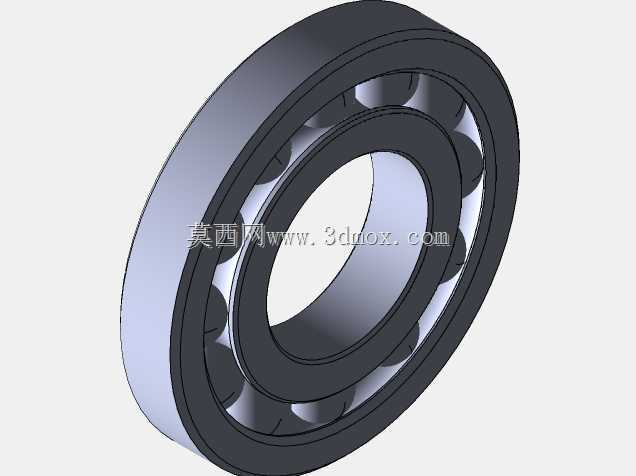

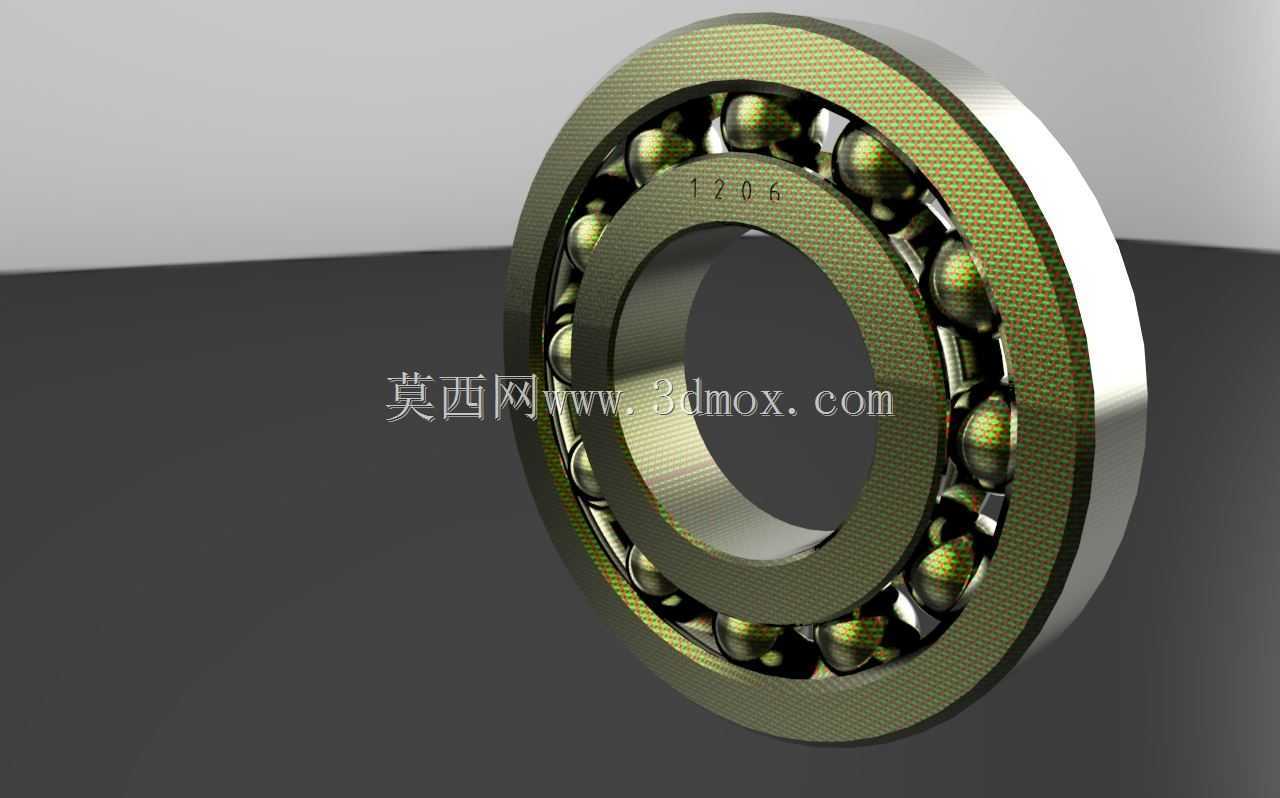

　　从建模角度来看，绘制这类轴承时需要先确定轴承的公称尺寸参数，先绘制内圈、外圈的回转截面，通过回转特征生成套圈基体，再绘制单个滚动体的球体模型，通过环形阵列的方式生成全部滚动体，阵列时需要计算滚动体的最大填充数量，确保相邻滚动体之间存在微小的装配间隙，不会出现过盈干涉，同时要还原滚道表面的磨削纹理、套圈端面的倒角、密封槽的细节结构，保证模型与实际零件的结构一致性，可直接用于设备的虚拟装配、运动干涉检查、承载仿真分析等场景，帮助设计人员在方案阶段就验证轴承与周边零件的装配匹配性，提前规避安装干涉、尺寸不匹配的设计问题。
