圆柱螺旋压缩弹簧结构设计

　　这类圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件，日常接触的各类设备里几乎都能找到它的身影，小到家电按键的复位结构，大到重型工程机械的缓冲悬架，都离不开这类基础零件的支撑。做这类弹簧的三维建模时，首先要明确实际工况的载荷边界，不能只照着几何外形画圈，得先捋清楚安装空间的限制：弹簧的外径必须小于安装腔的内径，预留出工作受压时的径向膨胀余量，通常单边间隙要留到线径的10%到15%，避免压缩过程中弹簧外圈和安装腔内壁发生摩擦剐蹭，时间久了磨损线径导致弹力衰减甚至断裂。内径侧则要和配套的导向轴留出合理间隙，间隙太小会在弹簧受压弯曲时卡滞，太大又容易让弹簧在往复动作中出现偏斜，导致各圈受力不均，局部应力超标提前失效。

　　设计思路上要先匹配工况需求，如果是用在高频往复的场景，比如阀门的复位结构、自动化设备的顶料机构，就要优先考虑弹簧的刚度线性度，保证每一段压缩行程的弹力变化都在可控范围内，两端的并圈要做磨平处理，保证端面和弹簧轴线垂直，安装后不会出现侧向分力。如果是用在缓冲吸能的场景，比如设备防撞结构、重载悬架的辅助缓冲，就可以适当调整节距的分布，让弹簧在受压初期刚度较低，吸收初始冲击能量，随着压缩量增大刚度逐步提升，避免硬冲击传递到设备主体结构上。建模的时候要注意螺旋升角的一致性，不能出现节距忽大忽小的问题，两端的支撑圈要贴合实际加工工艺，通常是1到2.5圈的并紧结构，工作圈和支撑圈的过渡要顺滑，不能出现硬折角，否则实际生产时绕制过程中会在折角处产生残余应力，使用过程中容易从应力集中的位置断裂。

　　实际应用中要注意弹簧的工作行程限制，最大压缩量不能超过压并高度的10%到20%，也就是不能把弹簧完全压死，否则长期处于并紧状态会让弹簧材料产生塑性变形，失去原有的弹性性能。安装时两端的支撑面要保证平行度，避免弹簧在受压时出现侧弯，很多现场出现的弹簧断裂故障，根源都不是弹簧本身的材料问题，而是安装基准偏斜，导致弹簧长期在偏心载荷下工作，局部圈与圈之间出现碰磨，应力集中位置反复受载产生疲劳裂纹。建模过程中还要考虑弹簧的端部结构形式，如果是需要和安装座定位的场景，两端可以做收口或者拉钩结构？不对，压缩弹簧通常是平端磨平，靠端面摩擦力或者配套的定位槽固定，不需要额外的挂钩，挂钩是拉伸弹簧的结构，这点要区分开，不能搞混两类弹簧的结构特征。另外线径的选择要和载荷匹配，线径越粗弹簧刚度越大，能承受的最大载荷越高，但对应的疲劳性能会下降，高频往复工况下要选择合适的线径配合优质的弹簧钢材料，保证长期循环载荷下的寿命。

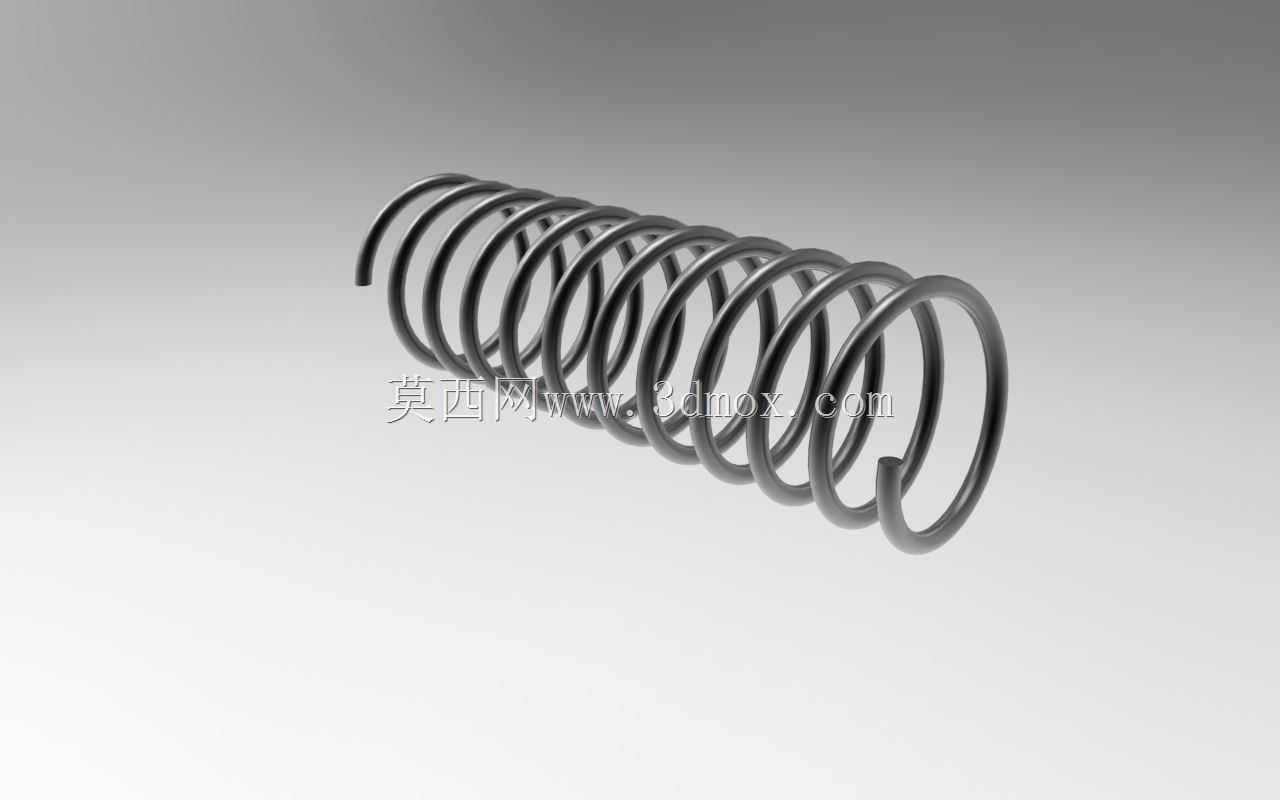

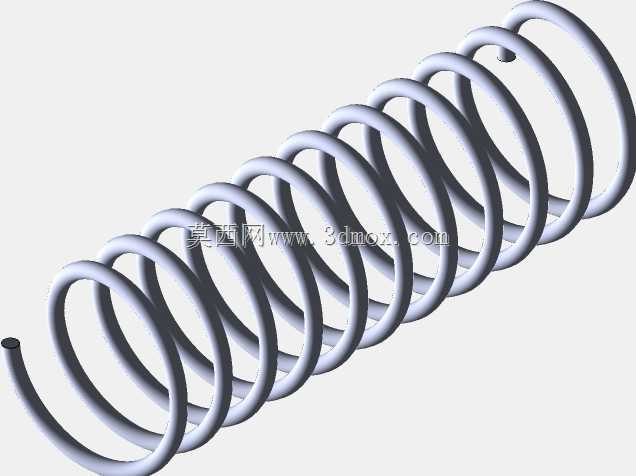

　　做三维模型的时候不能只画光顺的螺旋扫掠特征，还要把实际加工中可能出现的端部磨平量、并圈位置的贴合间隙都体现出来，这样后续做装配仿真的时候才能准确模拟弹簧的实际工作状态，不会出现模型和实物装配干涉的问题。很多新手做弹簧模型的时候容易忽略两端支撑圈的结构，直接把所有圈都做成等节距的工作圈，结果装配的时候发现弹簧端面是倾斜的，和安装座无法贴合，仿真计算出来的弹力值也和实际偏差很大，就是因为没考虑实际加工的工艺结构。另外弹簧的旋向也要注意，常规场景下右旋弹簧是通用选择，但如果是套在导向杆上和其他螺纹件配合，或者是两个弹簧嵌套使用的场景，就要把内外弹簧的旋向做成相反的，避免工作过程中两个弹簧互相卡滞。
