外六角半螺纹紧固螺栓结构设计

　　在各类机械装配场景中，螺栓是应用最广泛的可拆卸紧固元件之一，从普通的钣金机架拼接、工装夹具装夹，到重型设备的承力结构连接、液压管路法兰对接，都能看到这类外六角半螺纹螺栓的身影。不同于全螺纹螺栓，半螺纹结构的光杆段在装配时能更好地适配被连接件的光孔，当被连接件总厚度小于光杆段长度时，拧紧过程中螺纹不会刮伤光孔内壁，同时光杆段与孔壁的配合能承担部分横向剪切载荷，在承受交变横向力的连接场景中，能有效降低螺纹副的磨损，提升连接可靠性。

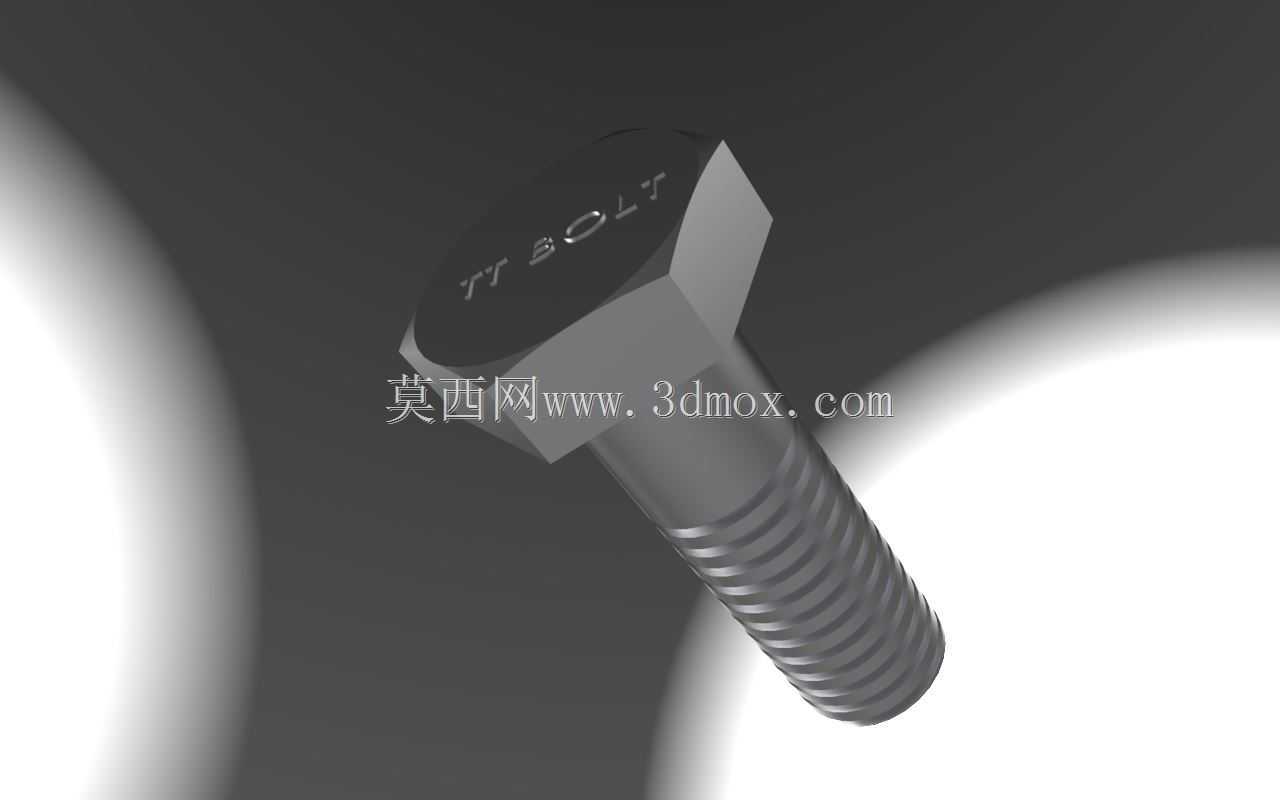

　　这类螺栓的头部采用标准外六角结构，设计时优先匹配常规开口扳手、套筒扳手的咬合尺寸，六角头的对边宽度、对角尺寸严格遵循通用紧固件的公差要求，保证拧紧时扳手与头部接触面充分贴合，避免应力集中导致的头部棱角崩损。头部与螺杆衔接处设计有过渡圆角，这个细节很容易被新手建模忽略，实际生产中这个圆角能大幅降低冷镦成型时的应力开裂风险，装配拧紧时也能减少头部与被连接件表面的压应力集中，避免被连接件表面被压溃，尤其是在连接铝合金、工程塑料等强度较低的材质时，过渡圆角搭配平垫使用能让压紧力分布更均匀。

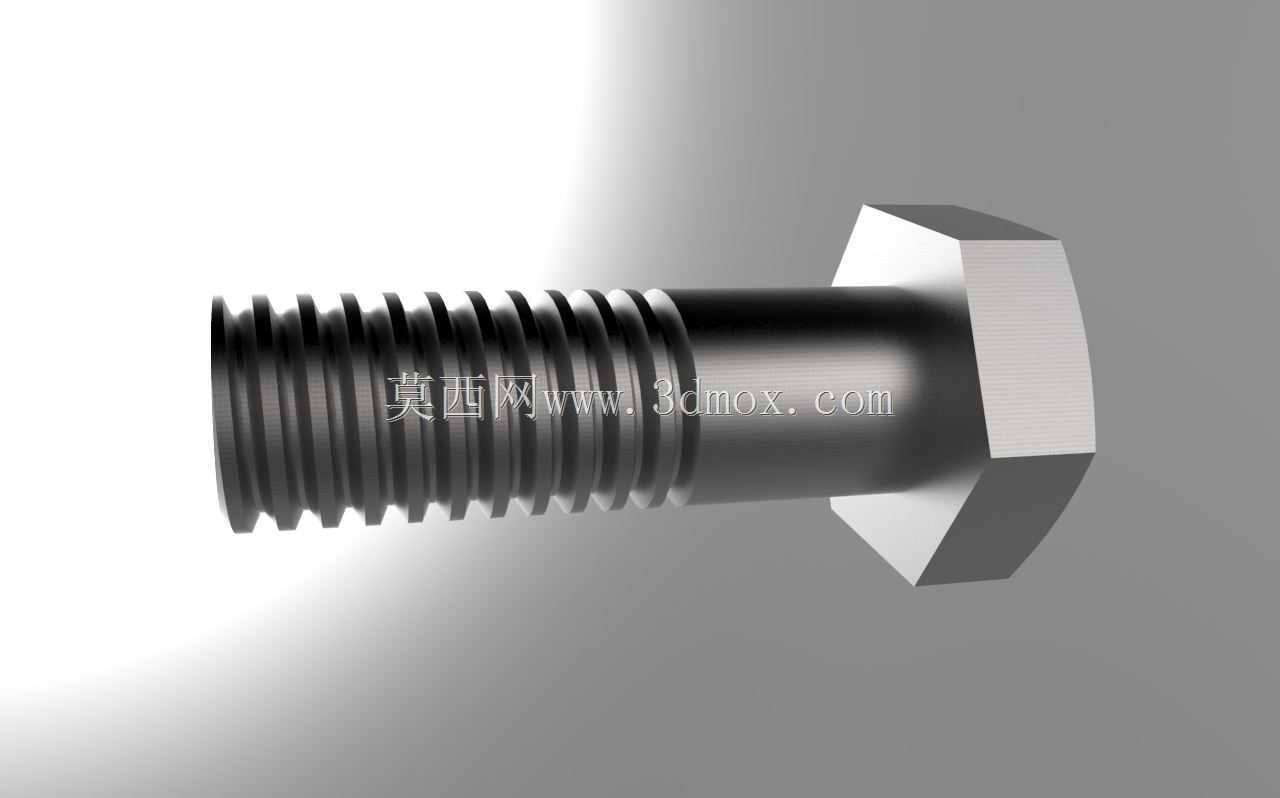

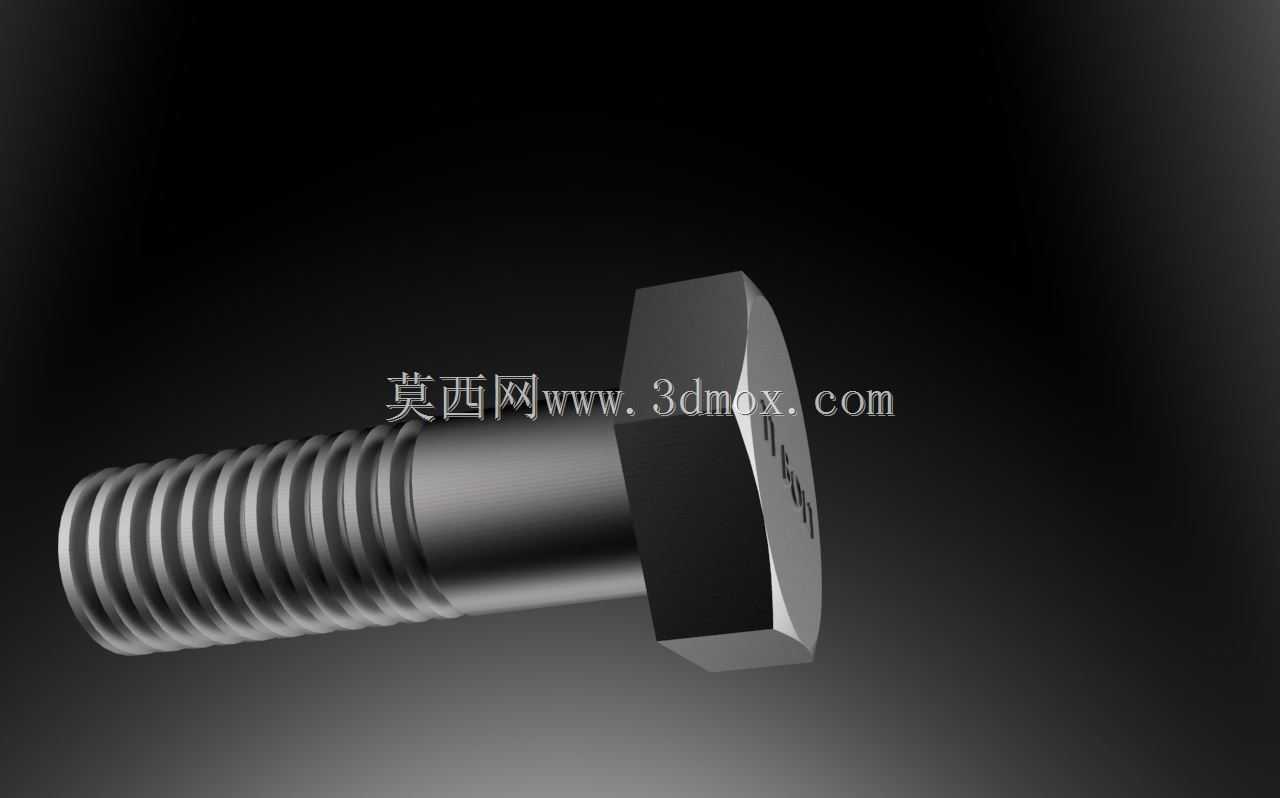

　　螺杆部分分为光杆段与螺纹段，光杆段的直径略小于螺纹大径，装配时能顺利穿过被连接件的预制光孔，不会出现螺纹卡滞孔壁的问题。螺纹段采用普通公制三角螺纹，牙型角60度，建模时需要注意螺纹收尾的退刀结构，实际加工中无论是车削还是滚压螺纹，末端都会有不完整的螺纹收尾段，建模时还原这个细节才能让模型更贴合生产实际，避免装配时出现螺纹干涉。螺纹末端做了倒角处理，方便装配时对准螺母或者螺纹孔，同时去除端部的锐边毛刺，防止安装时划伤操作人员。

　　从安装边界来看，这类螺栓的有效夹紧长度是光杆段的可用长度，选型时需要保证被连接件总厚度加上垫圈厚度小于光杆长度，拧紧后螺纹段伸出螺母2-3个螺距，既保证螺纹啮合长度足够，又不会因为伸出过长干涉其他周边部件。在承受轴向拉力的连接场景中，螺纹的啮合长度需要满足大于螺纹公称直径的要求，避免螺纹滑牙；如果是承受剪切载荷的连接，光杆段需要与被连接件的孔采用小间隙配合或者过渡配合，此时不能用全螺纹螺栓替代，否则螺纹牙会直接承受剪切力，很容易出现螺纹剪断的失效情况。

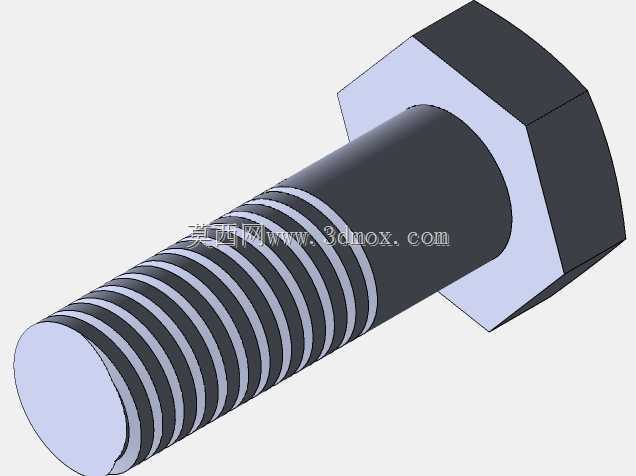

　　建模过程中，先通过旋转特征做出螺栓的整体胚体轮廓，包括六角头、过渡圆角、光杆段、螺纹段基体以及端部倒角，再通过扫描切除或者螺纹特征生成标准牙型，需要注意螺纹的起始位置与六角头的方位对应，实际生产中滚压螺纹时会控制起始牙的位置，方便自动化装配时的对位。六角头的端面可以做轻微的倒角，去除锐边，也符合实际产品的外观要求。很多新手建模时会把整个螺杆都做成螺纹，忽略光杆段的作用，实际上半螺纹结构的设计就是为了兼顾穿装便利性与承力性能，在很多机架装配场景中，光杆段穿入型材的预制孔后，只需要在末端拧上螺母即可，不需要在被连接件上攻丝，装配效率远高于螺钉连接，而且可拆卸重复使用的性能更好，经过多次拆装后依然能保持稳定的预紧力。

　　在不同的应用场景中，这类螺栓还会搭配不同的表面处理，比如普通室内场景用发黑处理即可，户外或者潮湿环境下会采用镀锌、达克罗处理提升防锈能力，但三维建模阶段只需要还原结构本体即可，表面处理属于工艺范畴不影响结构尺寸。需要注意的是，六角头的厚度尺寸需要匹配对应的强度等级，高强度螺栓的头部厚度会比普通强度的略大，以承受更大的拧紧扭矩，建模时如果是对应特定强度等级的螺栓，需要核对对应标准的尺寸参数，不能随意缩放头部比例，否则实际装配时会出现扳手无法套入或者头部强度不足的问题。
