滚珠轴承兜孔式保持架结构设计

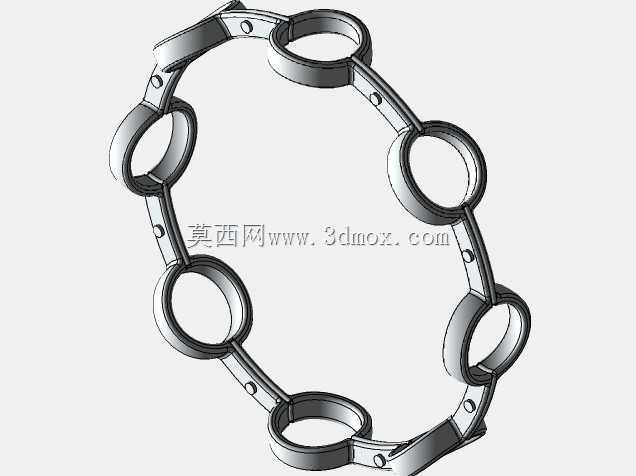

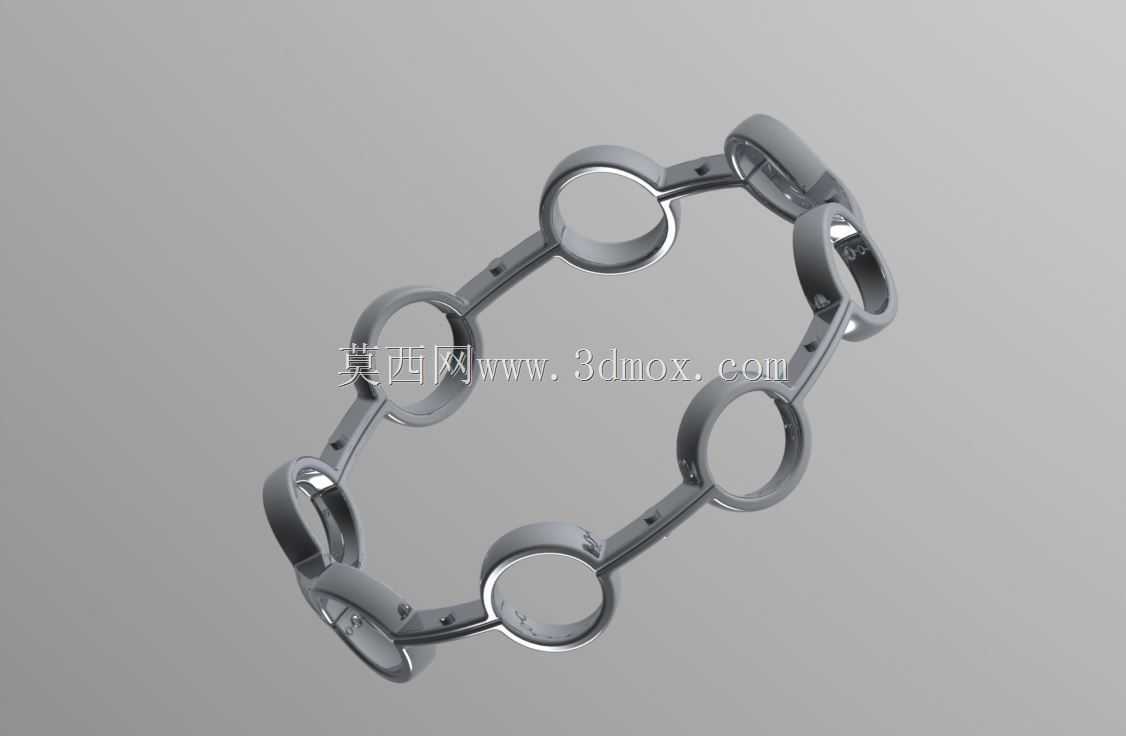

　　滚动轴承运转过程中，保持架是分隔滚动体、避免相邻滚动体直接接触产生摩擦磨损的核心部件，这款兜孔式实体保持架，主要适配深沟球、角接触类滚珠轴承的装配需求，在机床主轴、电机转子、汽车传动箱、通用泵阀等需要低摩擦回转支撑的场景中广泛应用。不同于冲压铆接式保持架，这款整体式结构的保持架采用环形基体周向均匀分布兜孔的设计，每个兜孔对应容纳一颗钢球，兜孔内壁与钢球表面保留合理的滑动间隙，既能够限制钢球在轴承滚道内的周向间距，避免钢球在高速运转时发生碰撞、堆叠，又能在轴承旋转时带动钢球沿滚道平稳滑动，优化轴承内部的润滑脂分布，让润滑介质能够顺着保持架与钢球的间隙进入各摩擦接触面，降低运转温升。从结构设计逻辑来看，

　　这款保持架的环形基体采用等截面设计，周向相邻兜孔之间的连接筋宽度经过受力校核，既保证足够的结构强度，承受钢球运转时的冲击载荷与离心力，又尽可能控制整体重量，降低高速回转时的离心效应，避免保持架因离心力过大发生形变、蹭碰轴承内外圈滚道。兜孔的轮廓采用球面适配设计，兜孔边缘做了圆弧倒角处理，不会在装配或运转时划伤钢球表面，同时兜孔的开口尺寸经过计算，保证钢球装入后不会从兜孔中脱落，同时预留足够的活动空间，允许钢球在承受径向、轴向复合载荷时存在微小的偏转角度，适配轴承的调心需求与载荷偏移工况。从安装边界来看，这款保持架的外径尺寸略小于轴承外圈的挡边内径，内径尺寸略大于轴承内圈的挡边外径，装配后保持架位于内外圈之间的滚道空间内，

　　轴向宽度与轴承的装配宽度匹配，不会超出轴承两端的密封件安装空间，避免与密封圈、防尘盖发生干涉。在实际应用场景中，这类实体保持架相比冲压保持架，更适合中高速、有一定冲击载荷的工况，比如中小型电机的转子支撑部位，电机长期连续运转时，保持架的结构稳定性直接影响轴承的使用寿命，均匀分布的兜孔能够让每颗钢球的受力更加均衡，避免局部载荷集中导致钢球过早出现疲劳点蚀；在机床主轴的支撑部位，保持架的平稳运转能够降低主轴的径向跳动，提升加工精度，避免因保持架颤动导致的加工表面振纹。设计过程中需要重点考量保持架的动平衡特性，周向兜孔的位置度公差需要严格控制，每个兜孔的中心位于轴承的节圆直径上，相邻兜孔的周向角度偏差控制在极小范围内，

　　避免高速回转时因质量分布不均产生附加振动。同时保持架的材质选择需要兼顾耐磨性与韧性，与钢球接触的表面粗糙度需要达到相应的加工要求，降低滑动摩擦系数，减少运转过程中的磨损量，延长轴承的整体维护周期。在装配流程中，这类保持架需要在装入钢球后进行游隙检测，保证每个兜孔内的钢球都能灵活转动，没有卡滞现象，同时检查保持架的轴向窜动量，确保运转时不会与内外圈挡边发生剐蹭。对于承受双向轴向载荷的角接触轴承，保持架的兜孔还需要做对应的角度适配，让钢球在接触角方向上有足够的活动空间，避免载荷作用下钢球与兜孔边缘发生硬接触。在润滑设计上，保持架的环形基体表面可以做储油结构的优化，让润滑脂能够附着在保持架表面，随着轴承转动持续为钢球与滚道的接触面提供润滑，尤其是在低速重载工况下，充足的润滑能够避免钢球与滚道之间出现干摩擦，降低轴承的启动阻力。
