角接触球轴承SKF BECBM精密三维建模

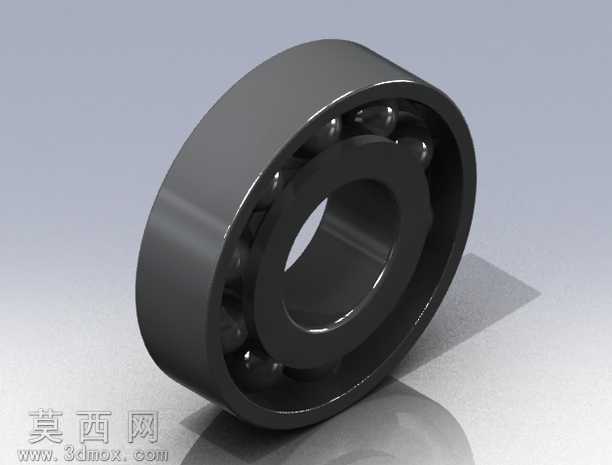

本模型为角接触球轴承DIN628-17306 SKF BECBM的三维建模作品，建模过程严格遵循对应轴承的标准尺寸参数，还原真实轴承的完整结构特征。建模阶段首先以旋转凸台特征构建轴承内圈与外圈的基体轮廓，精准绘制内圈滚道、外圈滚道的弧形曲面，保证滚道曲率与接触角符合角接触球轴承的设计规范，可同时承受径向载荷与单向轴向载荷的结构特性通过滚道的倾斜角度准确体现。随后通过圆周阵列特征完成滚动体的排布，滚动体采用标准球形结构，阵列数量、节圆直径完全匹配7306型号轴承的参数，保持架部分采用实体建模还原兜孔结构，确保每个滚动体在兜孔内的间隙符合实际装配要求，完整呈现轴承内部各零件的装配关系。材质与渲染阶段，为轴承套圈、滚动体赋予高铬轴承钢材质，调整材质参数还原轴承钢经淬火后的金属哑光质感，表面设置细微的磨削纹理提升真实感，保持架部分根据SKF BECBM型号的实体结构赋予对应工程塑料或冲压钢材质，区分不同零件的材质差异。渲染时采用柔和的工业产品布光方案，通过主光、辅光、轮廓光的搭配，清晰展现轴承内外圈的倒角、滚道曲面、滚动体的球面反光效果，背景采用简洁浅灰色调突出轴承主体，阴影设置为柔和的接触阴影，还原轴承放置在平面上的真实光影效果。设计过程中重点关注轴承各部件的配合精度，内圈与滚动体、外圈与滚动体之间保留合理的模拟装配间隙，所有倒角、圆角细节均按照实际轴承的加工工艺进行还原，避免出现尖锐棱角等不符合生产实际的结构。模型可用于机械设计教学、轴承选型演示、装配仿真动画制作等场景，完整的结构细节能够帮助使用者直观理解角接触球轴承的工作原理与内部构造，建模过程中采用参数化设计方式，关键尺寸设置为可编辑参数，方便后续根据同系列不同型号轴承的参数进行快速调整修改。
