蒸汽机组件基座结构三维设计作品

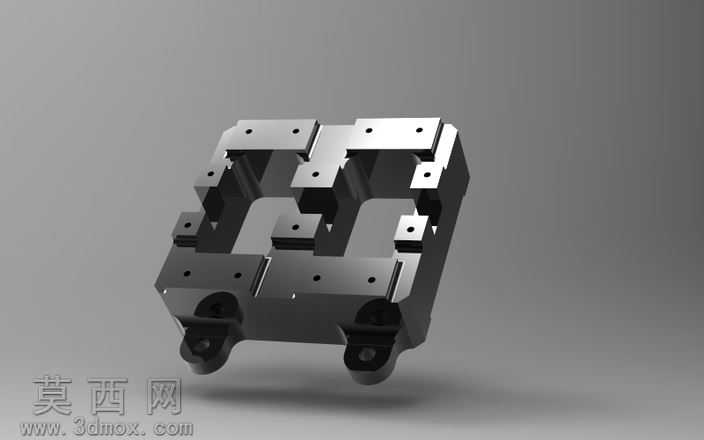

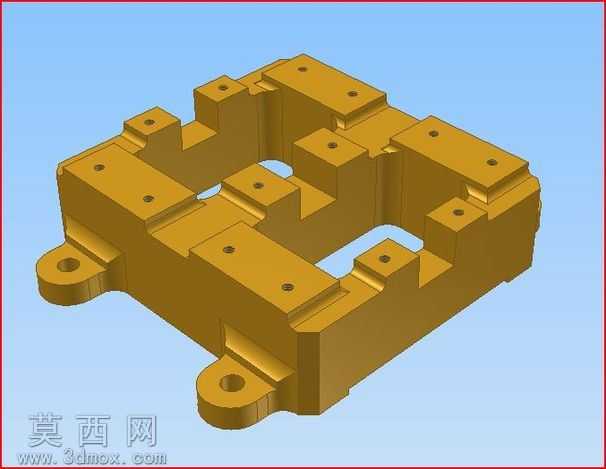

本作品为蒸汽机配套的基座组件三维设计成果，建模阶段采用参数化特征建模思路，先以二维草绘勾勒基座整体外轮廓，精准定位各安装孔位的坐标、凸台的分布边界以及底部支撑脚的外形轮廓，通过拉伸、切除、倒角、拔模等基础特征命令逐步搭建实体主体，再对局部的沉头孔、定位槽、加强筋结构进行精细化特征构建，确保每一处结构尺寸都符合蒸汽机组件的装配配合公差要求，避免后续装配出现干涉问题。材质设置阶段针对基座的金属加工属性，赋予其哑光铸铁材质，调整材质的粗糙度参数、金属度数值，添加细微的表面纹理模拟铸件经机加工后的真实质感，对安装孔的内壁、凸台的贴合面做局部材质微调，还原机加工面与非加工面的质感差异。渲染阶段采用三点布光方案，主光源提供主要照明凸显基座的整体轮廓与结构层次，辅光源弱化阴影区域的死黑问题，补光勾勒金属材质的边缘反光效果，调整环境光遮蔽参数让结构缝隙、孔位凹陷处的阴影过渡更自然，最终呈现的渲染图清晰展现基座的对称式框架结构：整体采用回字形框架布局，上下分层设置多组带孔安装凸台，用于固定蒸汽机的气缸、传动构件等核心部件，两侧延伸的支撑脚带有铰接孔位，可实现基座与整机机架的铰接固定，框架内部的镂空结构在保证结构刚性的前提下有效降低构件自重，各安装面的平面度、孔位的同轴度都在建模阶段做了参数化约束，确保该基座可直接用于后续的虚拟装配验证、工程图导出以及实物加工参考。设计过程中充分考虑蒸汽机工作时的振动传导特性，在支撑脚与主体框架的衔接处做了加厚过渡处理，避免应力集中导致的构件断裂问题，所有棱边都添加了适配的工艺倒角，既符合机械加工的工艺要求，也避免锐边带来的装配安全隐患。
