双工位机器人焊接变位定位器结构

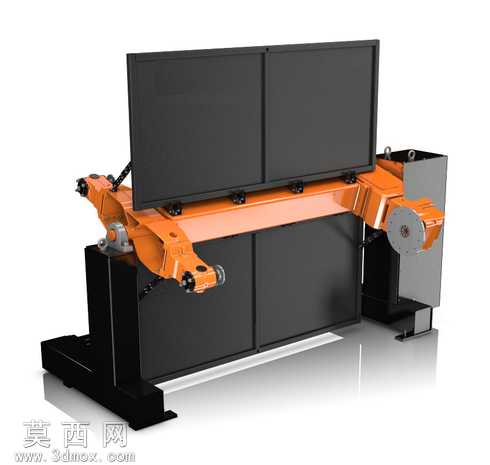

本模型为双工位机器人配套变位定位器，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循工业焊接工装的实际尺寸比例，对各功能模块进行独立建模后完成总装配约束，确保各运动部件的相对位置、转动行程符合实际设备的运行逻辑。模型整体采用卧式单轴翻转结构，主体支撑框架采用厚壁方钢焊接结构的建模逻辑，底部设置整板式安装底座，预留与地面固定的安装孔位，保证设备整体刚性的建模还原；两侧对称布置橙色翻转支撑臂，臂体采用箱型焊接结构的建模表达，支撑臂末端设置工件装夹接口，可适配不同规格的焊接工装夹具安装。中部翻转主轴采用大直径回转支承结构建模，搭配侧置的驱动单元，驱动单元包含伺服电机、减速机构的结构还原，可实现工件沿水平轴的180度工位切换，满足双工位交替作业的功能需求。设备中部设置黑色防护挡板结构，挡板采用钣金折弯建模方式，将作业区与操作区进行物理隔离，避免焊接弧光、焊渣飞溅对操作人员造成伤害，符合焊接作业的安全防护设计要求。模型渲染阶段采用工业设备常用的配色方案，支撑臂、驱动外壳采用醒目的橙色哑光金属材质，底座、防护挡板采用深灰色磨砂金属材质，回转部件、紧固件采用亮面金属材质区分，通过光影渲染突出各部件的结构层次与装配关系，清晰展现设备的整体外观与结构细节。设计思路围绕机器人焊接作业的效率提升需求展开，双工位布局可实现一侧工位由机器人进行焊接作业的同时，另一侧工位由操作人员完成工件的装卸与定位，待焊接完成后通过主轴翻转完成工位切换，大幅缩短工件装卸的辅助等待时间，提升焊接工作站的整体作业效率；单轴翻转的结构设计兼顾了设备刚性与控制简便性，可适配多数中小型结构件的焊接变位需求，配合机器人的运动轨迹可实现工件焊缝的最佳焊接位置调整，有效提升焊接质量与作业稳定性。建模过程中对各连接部位的紧固件、管线接口、检修盖板等细节结构均做了还原，确保模型的结构完整性，可作为焊接工作站布局设计、工装方案验证的参考模型使用。
