双轴剪切式碎纸粉碎设备结构设计

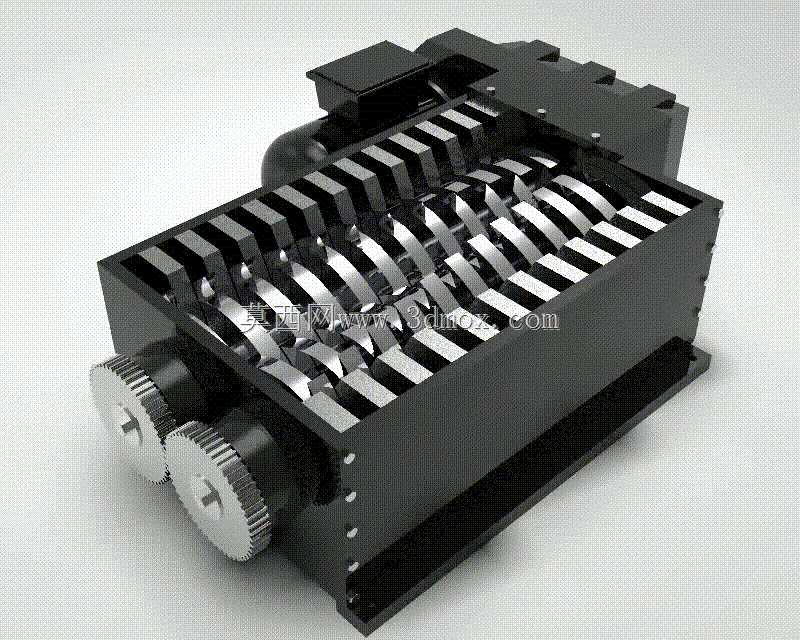

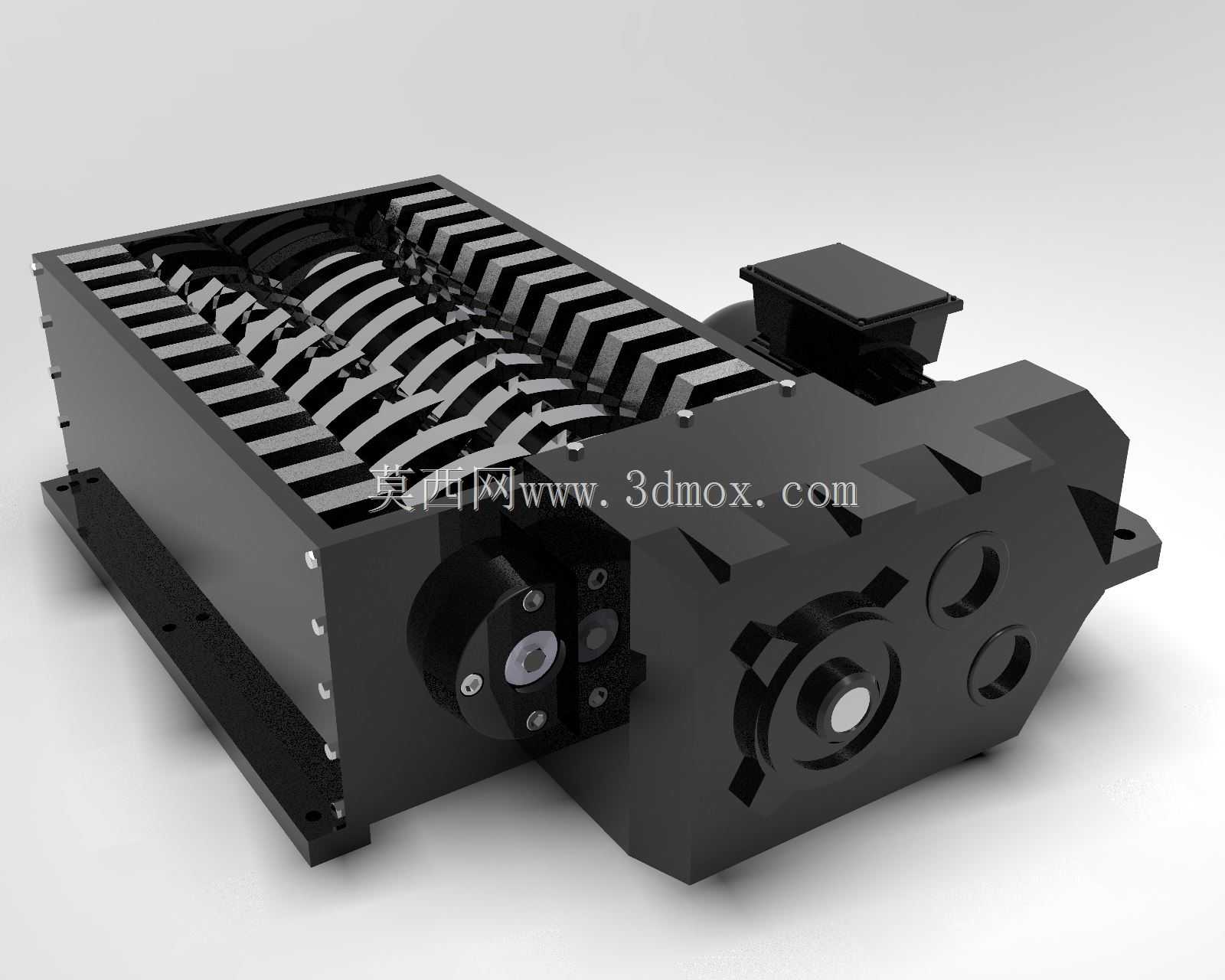

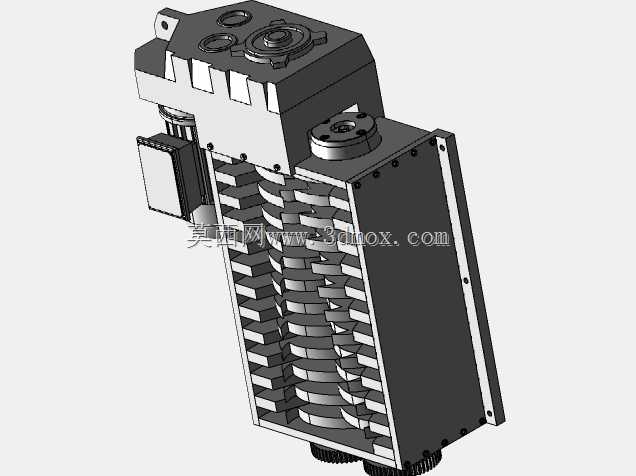

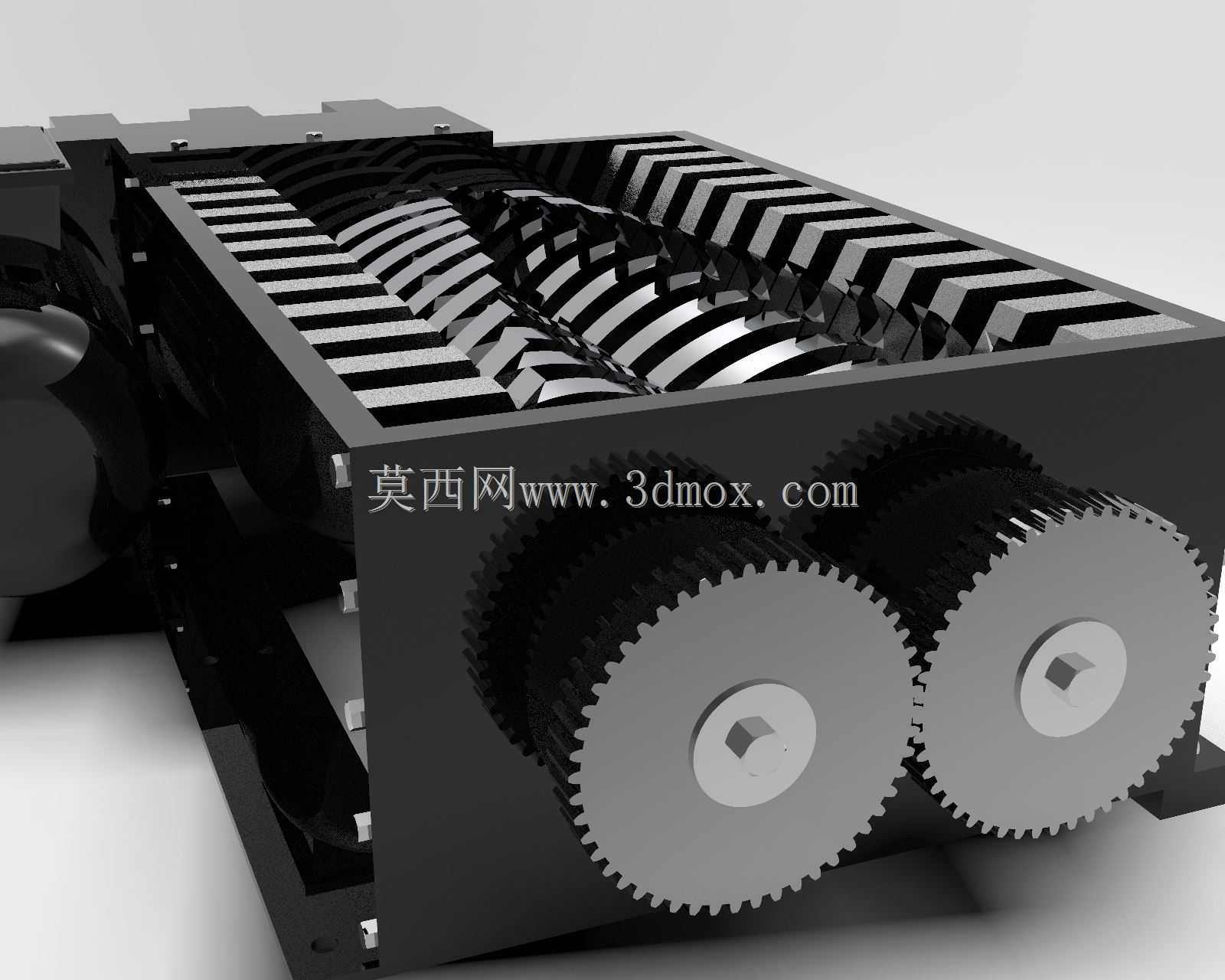

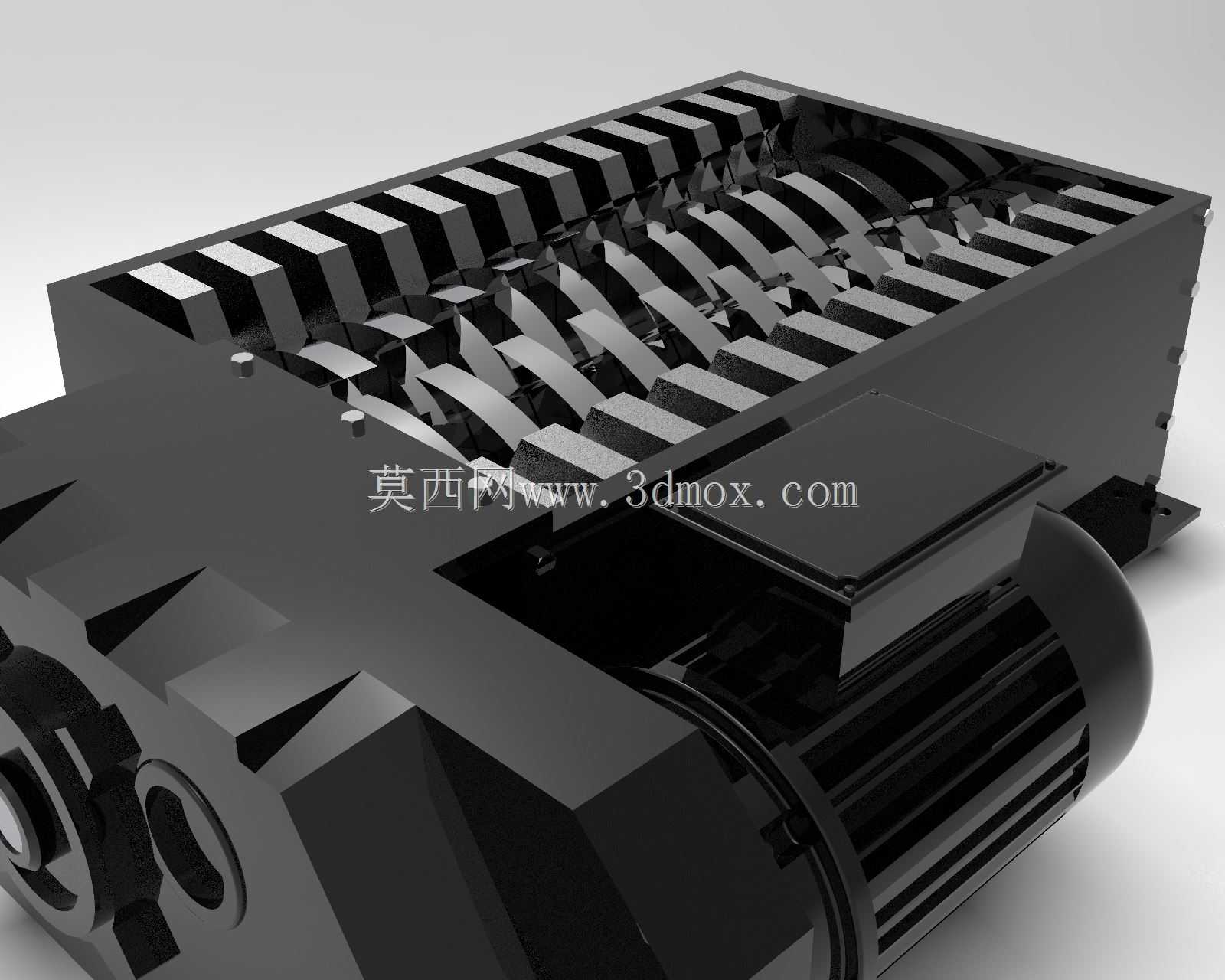

该双轴剪切式碎纸粉碎设备，核心应用场景覆盖办公场景涉密文档销毁、小型加工车间纸质边角料破碎、包装行业废纸板预处理等领域，可实现对普通办公用纸、硬卡纸、薄瓦楞纸板、带订书钉的文档等物料的连续剪切破碎，避免涉密信息泄露，同时将纸质废料破碎为均匀小尺寸碎料，方便后续回收压缩或资源化处理。设备整体采用卧式箱体布局，核心破碎单元为两组平行排布的剪切刀轴，刀轴上交错安装有钩形剪切刀片，相邻刀片间设置定刀隔套，两组刀轴通过外置传动齿轮实现反向同步转动，物料进入破碎腔后，会被转动的刀片钩扯、剪切、挤压，逐步被撕裂为符合尺寸要求的碎料，不会出现长纸条缠绕刀轴的问题。设计过程中重点考量了刀轴的受力平衡性，刀片采用错落排布方式，让每一次剪切的受力点均匀分布在两根刀轴上，降低传动端的冲击载荷，同时箱体侧板采用加厚板材加工，为刀轴两端的轴承座提供足够的安装刚性，避免长时间重载运行出现刀轴偏移、刀片卡滞的问题。设备的动力单元布置在箱体侧后方，与刀轴传动端直连，减少传动链路的功率损耗，整体外形为规整的长方体结构，安装时仅需预留底部固定的螺栓孔位，同时在设备上方预留进料口对接空间、侧下方预留出料口的落料空间即可，无需额外搭建复杂的安装机架。设备的外壳采用封闭式设计，仅保留进料与出料的开口，运行过程中可避免碎料飞溅，同时降低剪切作业产生的噪音外传，适配室内办公场景的低噪音使用需求。刀组的刀片间隙经过精准设计，既可以保证对纸质物料的剪切效率，又不会因为间隙过小导致运行阻力过大，针对偶尔混入的小型金属异物比如订书钉、回形针，刀片的硬度也可实现正常剪切，不会出现崩刀问题，日常维护仅需定期打开箱体侧盖检查刀片磨损情况、对传动轴承加注润滑脂即可，维护操作简便，无需复杂的专用工具。
