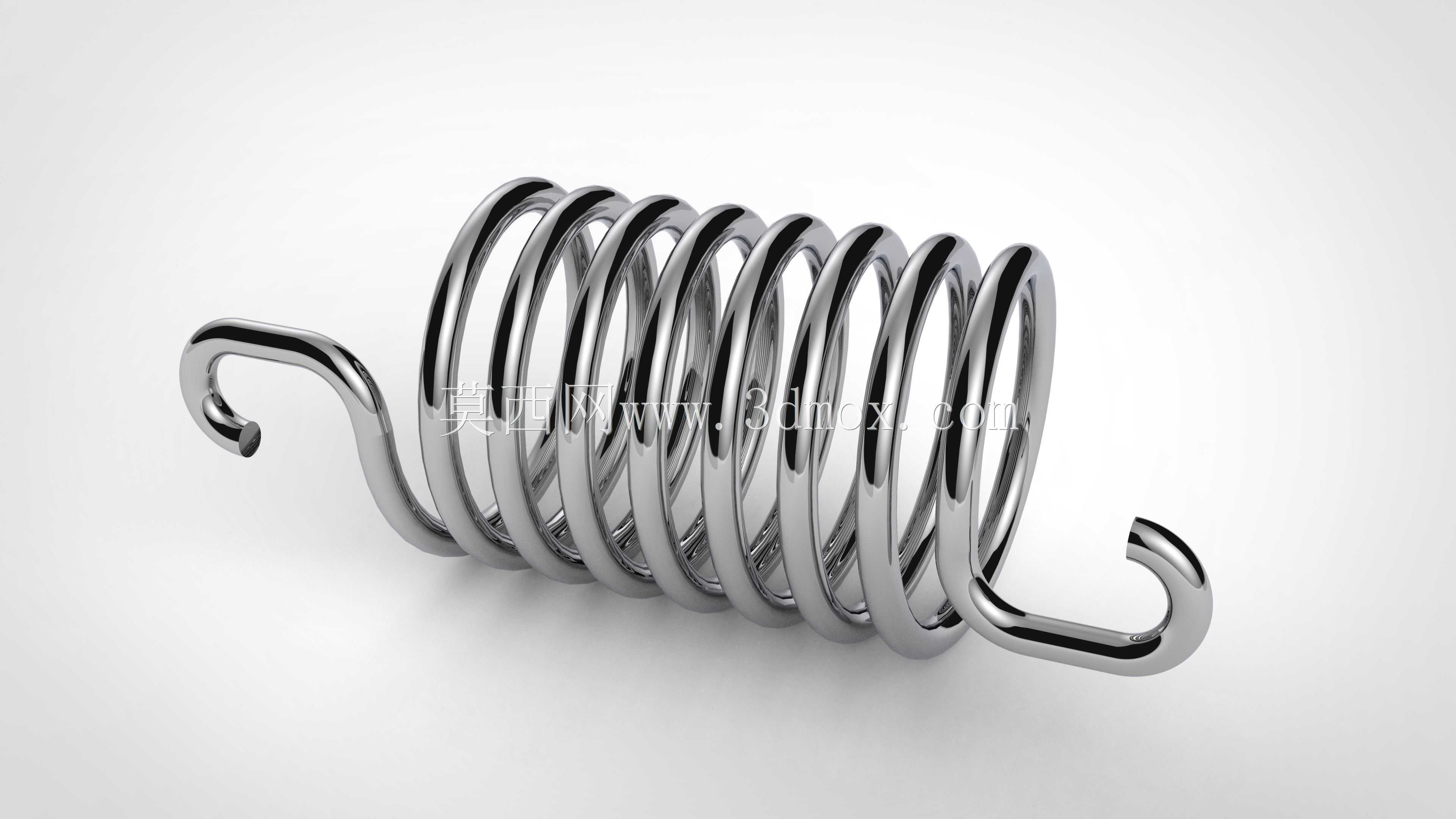

带挂钩式两端弯钩牵引拉伸弹簧

　　在各类需要提供复位拉力、张紧限位、载荷缓冲的机械结构场景中，这类带两端弯钩的牵引弹簧是应用频次极高的弹性元件，小到消费电子的按键复位、通讯设备的触点张紧，大到工业设备的门体复位、输送线的张紧结构、农机的离合复位结构，都能见到这类弹簧的应用。不同于普通压缩弹簧依靠端面承压提供弹力，牵引弹簧的核心受力点集中在两端的挂钩结构上，设计时首先要考虑的就是挂钩与弹簧本体过渡区域的应力集中问题——很多牵引弹簧的失效都不是簧圈本身的疲劳断裂，而是挂钩弯折处因为曲率突变，在反复拉伸载荷下出现裂纹，最终断裂失效。这款弹簧的簧圈采用等节距密绕设计，自由状态下簧圈之间几乎没有预留间隙，这意味着初始状态下簧圈之间存在一定的初拉力，当外加载荷小于初拉力时，

　　簧圈不会发生分离，只有当拉力超过初拉力阈值后，簧圈才会开始伸长产生弹性变形，这种设计可以避免小载荷工况下弹簧出现不必要的晃动，在需要精准复位的轻载场景下能提供更稳定的力值输出。两端的挂钩采用圆钢一体弯折成型，没有额外的焊接拼接结构，挂钩的弯曲半径做了放大处理，避免弯折处出现过小的圆角导致应力集中系数过高，挂钩的开口方向与弹簧轴线处于同一平面，安装时可以直接挂接在设备的固定销柱上，不需要额外的连接附件，能大幅简化装配流程，降低配套结构的设计复杂度。从安装边界来看，这类弹簧的选型首先要确认三个核心尺寸：一是弹簧的自由长度，即两端挂钩最外侧端点之间的距离，这个尺寸决定了弹簧在无载荷状态下的安装空间预留；二是簧圈的外径，

　　这个尺寸决定了弹簧安装时径向需要预留的避让空间，避免弹簧伸缩过程中与周边结构发生剐蹭磨损；三是挂钩的内径，这个尺寸需要与配套安装的销柱直径匹配，间隙控制在0.2-0.5mm之间最为合适，间隙过大会导致弹簧工作时出现晃动异响，间隙过小则会导致装配困难，甚至在弹簧拉伸时挂钩与销柱出现卡滞，影响弹力正常输出。在实际设计选型过程中，还要结合工作行程核算弹簧的最大拉伸长度，确保弹簧在最大工作载荷下的伸长量不超过弹簧的许用伸长量，避免簧圈应力超过材料的屈服极限，导致弹簧出现永久变形无法复位。通常这类牵引弹簧采用碳素弹簧钢或者不锈钢弹簧钢丝绕制，碳素弹簧钢的成本更低，强度更高，适合在常规无腐蚀的室内工况使用，不锈钢材质则适合在潮湿、

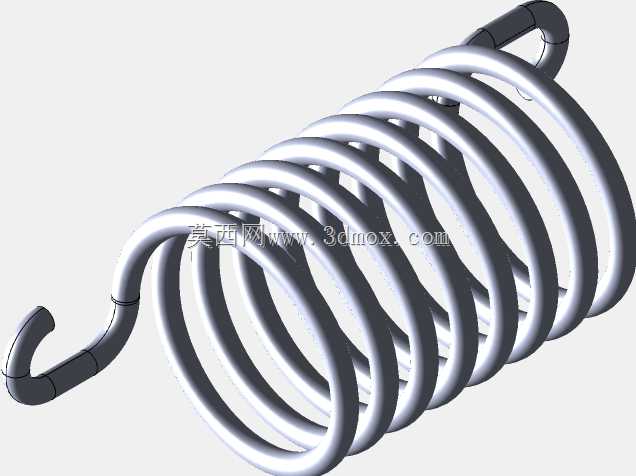

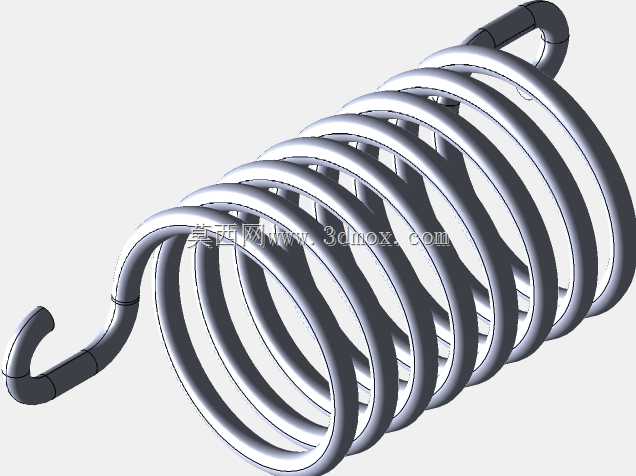

　　有弱腐蚀的户外或者化工相关场景使用。建模过程中，簧圈部分通过螺旋线扫描生成，螺旋线的螺距与线径匹配，保证密绕状态下簧圈刚好贴合，两端的挂钩部分需要做相切过渡，与簧圈末端的曲线平滑连接，避免建模时出现尖角或者曲面断层，后续做有限元应力分析时，过渡区域的网格需要做加密处理，才能准确核算该区域的实际应力值，验证设计的安全系数是否满足工况要求。在通讯类设备的结构中，这类弹簧常被用于电池仓的触点张紧、翻盖结构的复位、插拔模块的阻尼提供，因为这类场景下的载荷通常不大，但要求弹簧的力值稳定，长期使用后弹力衰减小，同时安装空间紧凑，一体挂钩的设计不需要额外的固定座，能最大程度节省安装空间。在装配时要注意，弹簧的安装方向要保证拉伸过程中挂钩的受力方向沿着弹簧轴线方向，避免出现偏载，偏载会导致簧圈出现不均匀磨损，同时会让挂钩处承受额外的弯曲应力，大幅缩短弹簧的使用寿命。如果设备运行过程中弹簧的工作频率较高，还要考虑弹簧的固有频率，避免工作频率与弹簧固有频率接近引发共振，导致弹簧出现异常抖动甚至早期断裂。
