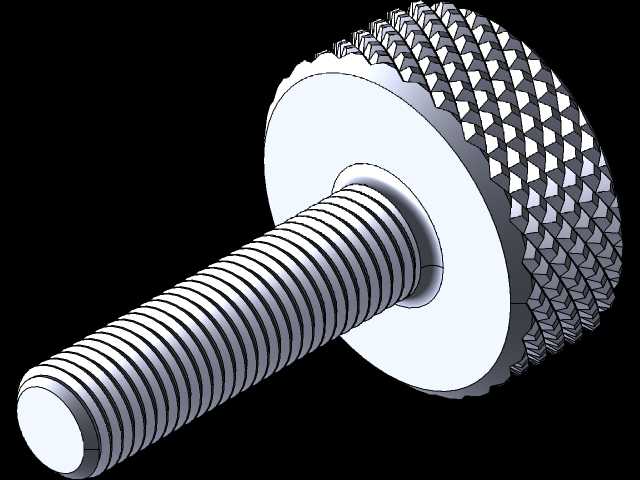

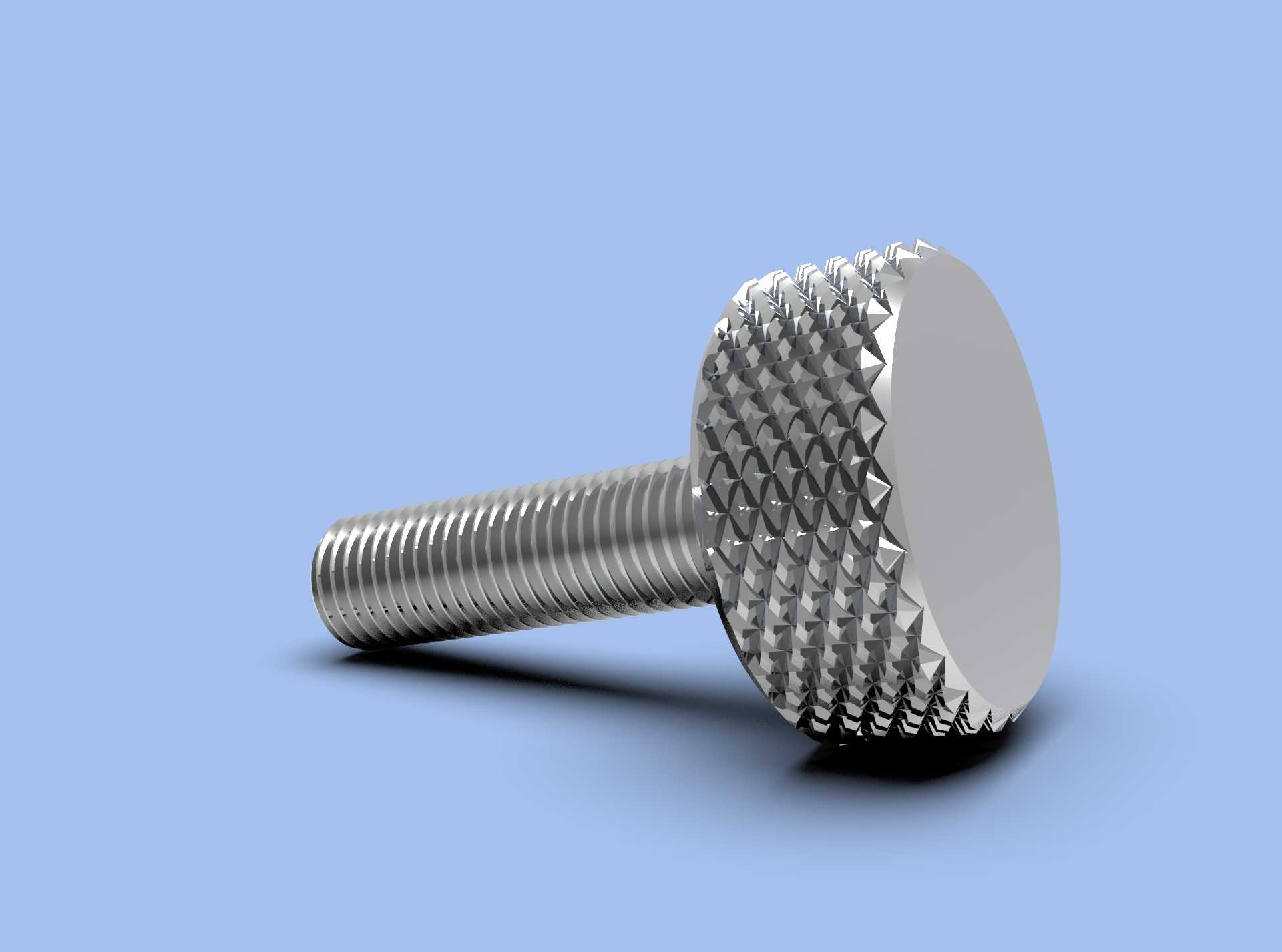

高头滚花手拧紧固螺丝三维结构

　　这款滚花手拧螺丝的设计核心围绕无工具手动拆装场景展开，在日常设备调试、工装夹具快换、电子设备面板维护、小型机电产品检修等需要频繁拆卸紧固件的工位上，这类零件可以完全替代需要螺丝刀、扳手操作的普通外六角或十字槽螺丝，省去操作人员取放工具的步骤，大幅提升小批量调试、现场维护的作业效率。从结构设计逻辑来看，头部采用大直径圆盘造型，相比普通小头手拧螺丝，增大了手指与螺丝头部的接触面积，操作人员用拇指和食指捏持旋转时，单位面积承受的压力更小，长时间反复拧动也不会造成指尖压痛，适合需要多次松紧操作的使用场景。头部侧面的网纹滚花结构是整个零件的功能核心，滚花的齿形采用尖角凸棱设计，齿距经过反复调试，既不会因为齿距过密导致加工时滚花轮崩齿，也不会因为齿距过疏导致手指接触时摩擦力不足，即使操作人员手上沾有少量润滑油、切削液或者佩戴薄款无尘手套，也能获得足够的旋转扭矩，不会出现打滑脱手的情况。螺杆部分采用标准公制三角螺纹，牙型角60度，螺纹精度按照中等公差等级加工，能够和市面上常规的同规格内螺纹孔、六角螺母直接适配，不需要额外定制配套连接件，降低选型和采购的配套成本。

　　螺杆与头部衔接的位置做了小尺寸退刀槽处理，避免螺纹加工到头部端面时出现乱牙、飞边的问题，同时也能保证螺丝拧紧时，头部下端面可以完全贴合被紧固件的安装表面，不会因为螺纹末端的余牙导致锁紧不到位，出现连接松动的隐患。从安装边界来看，这款螺丝的头部直径是螺杆公称直径的2.5倍左右，设计选型时需要注意安装位置的预留空间，不仅要留出头部本身的直径空间，还要预留手指捏持旋转的操作空间，避免周围有凸起结构干涉手指操作，失去手拧快拆的设计意义。头部的厚度经过优化，在保证手指捏持时有足够接触高度的前提下，尽可能压缩整体厚度，避免螺丝锁紧后头部突出安装面过高，影响设备整体外观或者造成周边部件的运动干涉。

　　滚花加工采用冷滚压工艺，加工过程中不会破坏零件表面的金属纤维结构，相比切削加工的防滑纹路，滚压形成的凸棱强度更高，反复拧动摩擦也不会出现纹路磨损、打滑的问题，零件的使用寿命更长。螺丝的端面做了小倒角处理，去除加工过程中产生的锐边毛刺，安装和拧动过程中不会划伤操作人员的手指，也不会刮伤被紧固件的表面涂层。在实际应用中，这类滚花螺丝常被用在仪器仪表的面板固定、电气柜的检修门快拆、工装夹具的可调挡块锁紧、3D打印机的平台调节、小型电子产品的外壳固定等场景，尤其是在没有配套工具的户外检修、无尘车间操作、消费者自行拆装维护的产品上，这类手拧螺丝的优势更为明显。

　　设计建模过程中，滚花部分的建模是重点难点，不能采用简单的贴图示意，需要准确还原滚花齿形的螺旋角度和凸棱形状，保证后续加工时滚花轮的走刀路径和模型结构完全匹配，避免出现建模结构和实际加工工艺不符的问题。螺纹部分的建模需要注意牙型的起始位置和收尾角度，和实际车削加工的螺纹收尾结构保持一致，避免在工程图导出或者数控加工编程时出现参数错误。头部下端面与螺杆的垂直度需要严格控制，否则螺丝拧紧后会出现头部偏斜，导致锁紧力不均匀，长期使用容易出现螺纹滑牙或者被紧固件变形的问题。
