五毫米直插式发光二极管结构设计

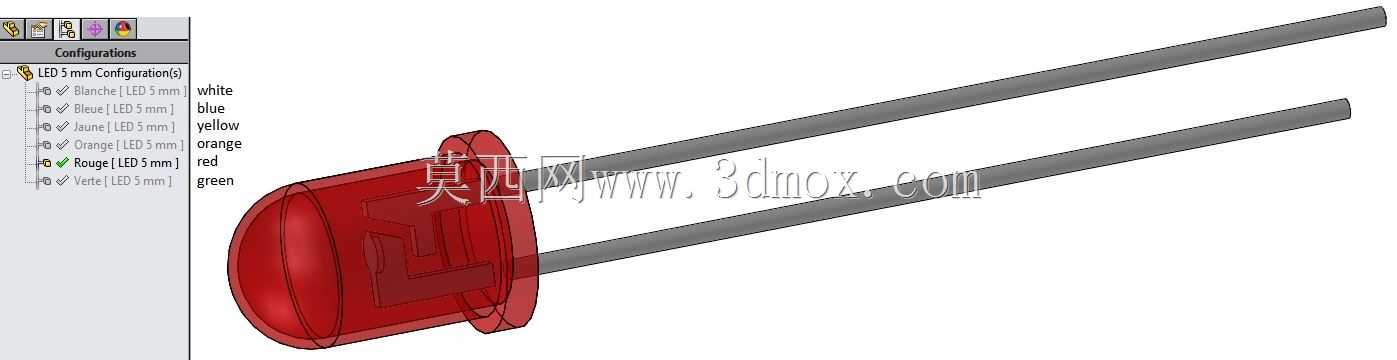

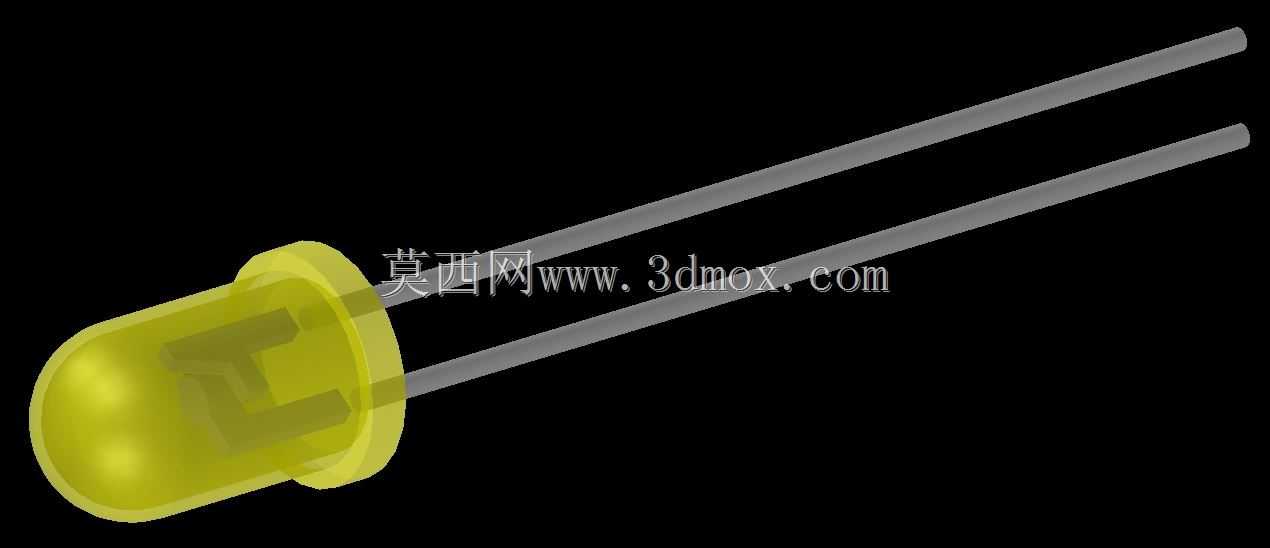

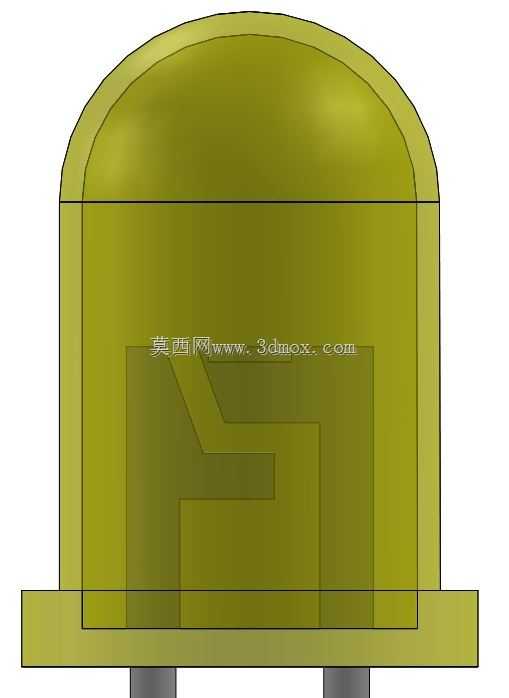

五毫米直插式发光二极管是电子制造领域应用极为广泛的基础半导体光电器件，这类器件常被用于各类消费电子、工业控制设备、家电产品、仪器仪表的状态指示、信号传输、背光照明场景中，小到日常使用的充电器电源指示灯、家电运行状态提示，大到工业控制柜的信号反馈、户外显示屏的像素单元，都能见到这类直插LED的身影，其凭借成熟的封装工艺、稳定的发光性能、低廉的制造成本，成为通孔插装类电子元器件中普及率极高的品类。这款五毫米规格的直插LED在设计时，首先围绕通用安装场景做了尺寸边界的规范，整体封装头部采用标准的半球形环氧透镜结构，透镜直径严格控制在五毫米，这种半球形的光学结构可以对内部芯片发出的光线做合理的汇聚与发散调整，兼顾正面发光强度与侧向可视角度，适配多数常规指示场景的视觉识别需求；透镜下方的封装基座做了环形台阶结构，既可以在波峰焊、手工焊过程中为器件提供定位支撑，也能避免环氧封装体与PCB板面过度贴合，留出足够的焊锡挥发与应力释放空间。器件的两根引脚采用平行直插设计，引脚间距符合通用通孔插装的标准间距要求，引脚长度预留了足够的折弯余量，既可以直接插装在标准厚度的PCB板上完成波峰焊接，也可以根据安装空间需求对引脚做折弯成型，适配不同高度的安装布局，引脚材质采用导电性能优异的合金材料，表面做了可焊性镀层处理，保证焊接过程中焊锡的浸润效果，降低虚焊、脱焊的失效概率。设计过程中还针对不同发光颜色的使用需求做了配置化处理，通过内部结构的参数调整，可以适配红、黄、绿、蓝等多种发光颜色的芯片封装，不需要调整外部安装尺寸就能实现不同发光颜色的器件替换，大幅提升了产品在不同电路设计中的通用性。在结构可靠性设计上，环氧封装体采用耐温耐老化的封装材料，能够承受常规焊接过程中的高温冲击，也能适应日常工作环境中的温湿度变化，避免长期使用后出现封装开裂、透光率下降的问题；内部的芯片固晶、键合结构都做了应力缓冲设计，在引脚受到轻微外力拉扯、折弯时，不会直接传递到内部键合点，降低器件因安装外力导致的失效风险。这类五毫米直插LED的安装边界十分清晰，在PCB设计时只需要按照引脚间距预留对应直径的通孔，在板面预留直径略大于五毫米的器件安装空间，就可以完成器件的装配，不需要额外设计复杂的固定结构，焊接后依靠焊锡与引脚的结合力就可以实现可靠固定，完全适配现有成熟的通孔插装焊接工艺，不管是小批量手工焊接还是大规模自动化波峰焊生产都能顺畅适配，能够有效降低生产环节的工艺适配成本，也方便后续维修过程中的器件拆换。
