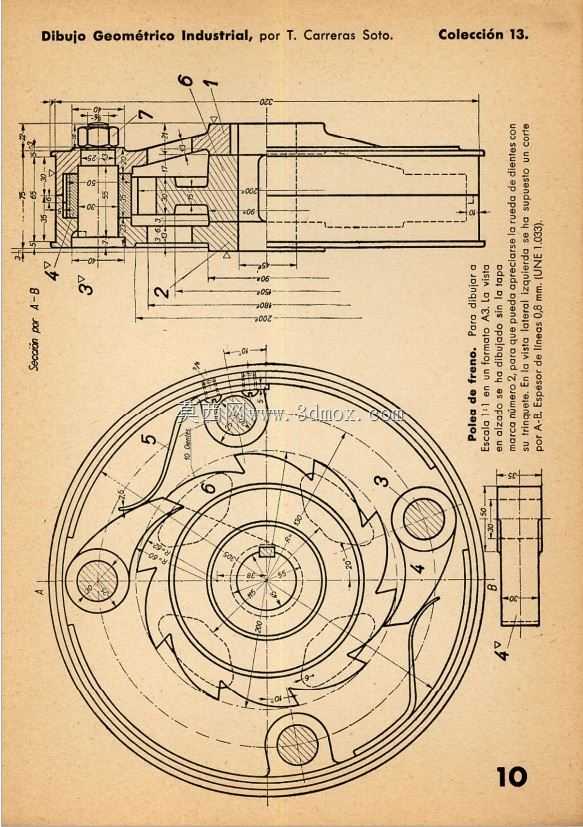

皮带轮制动器组合式传动制动构件

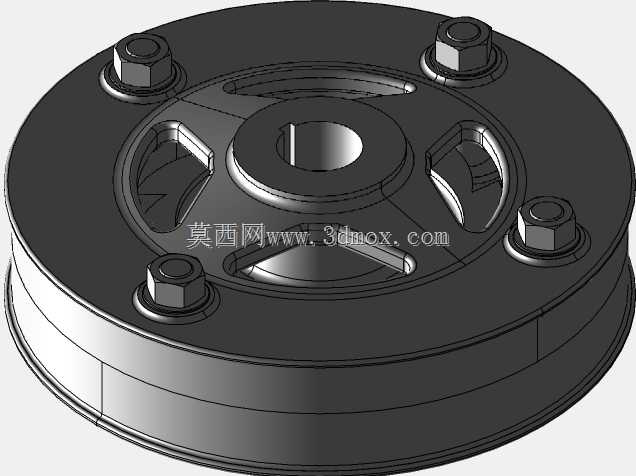

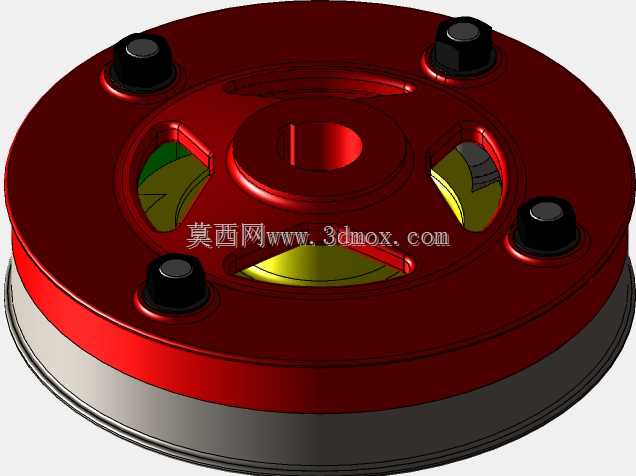

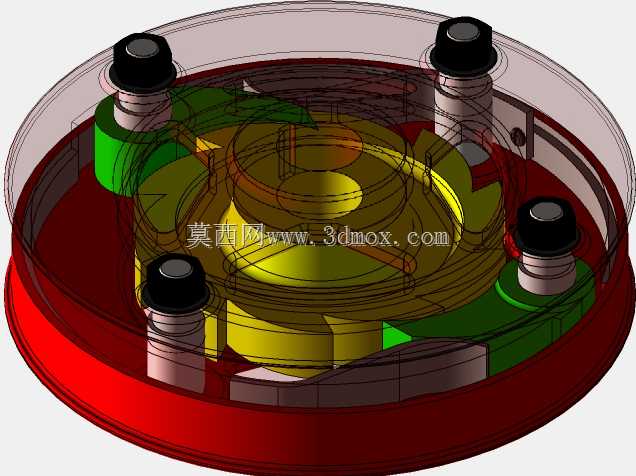

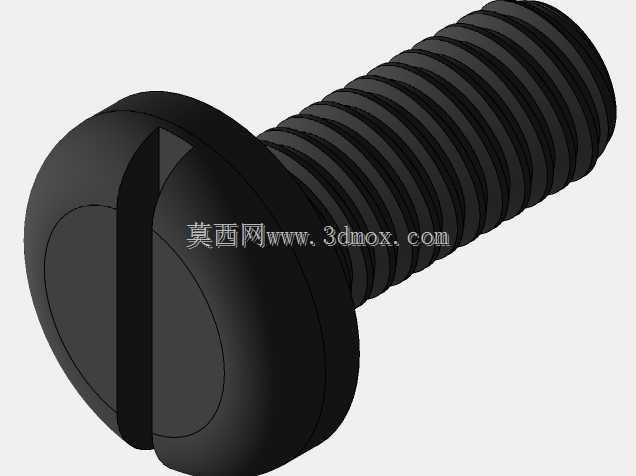

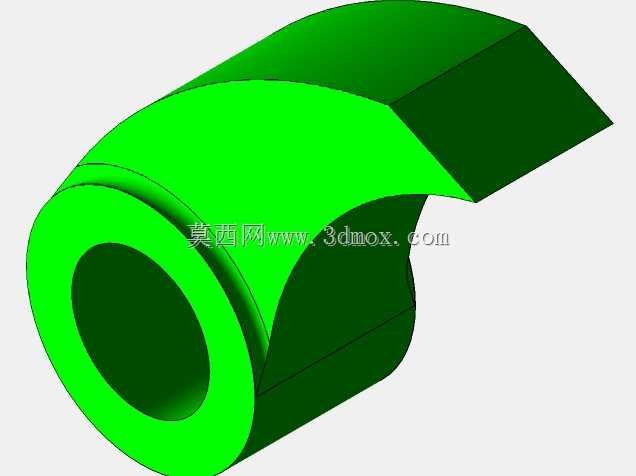

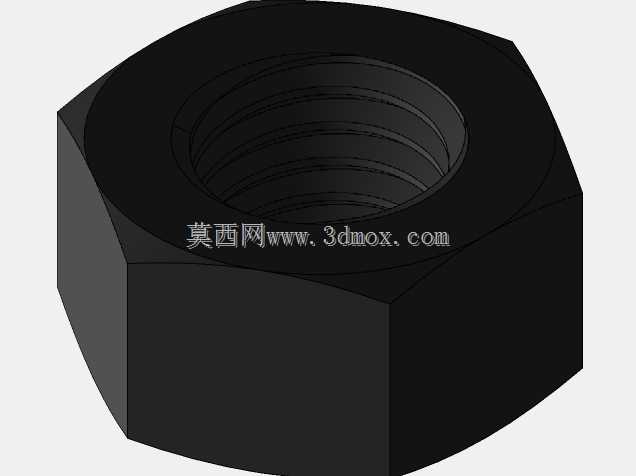

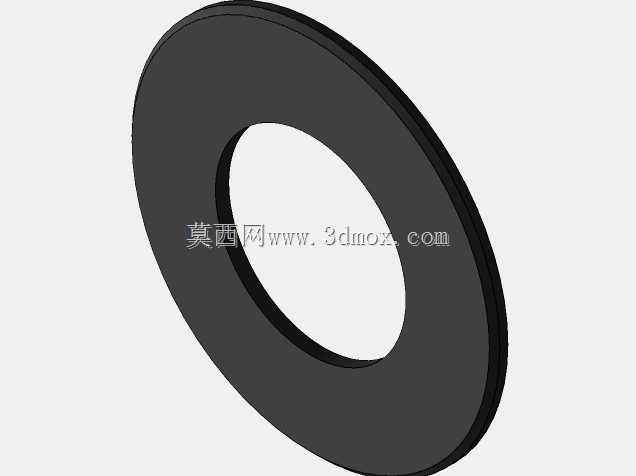

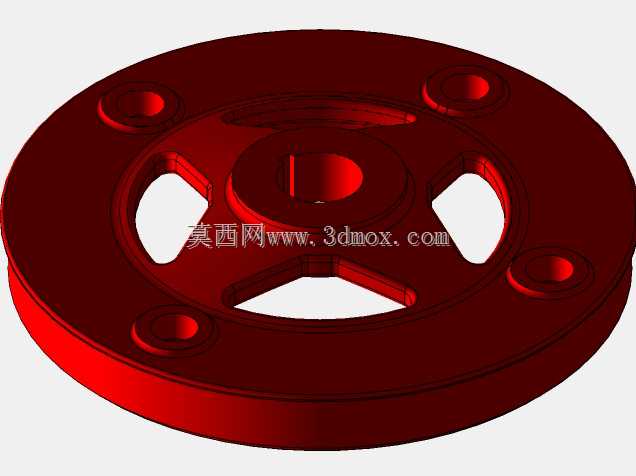

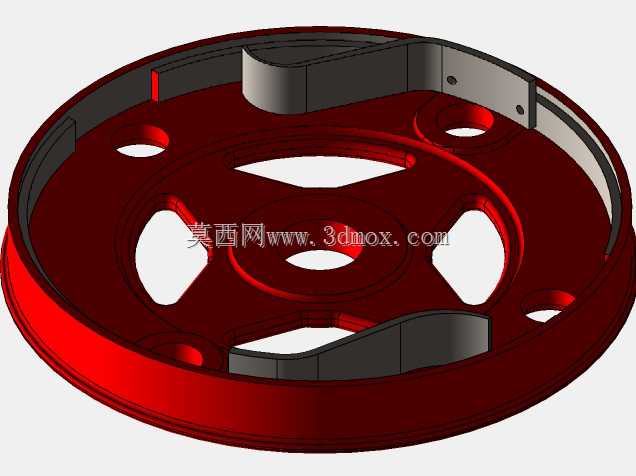

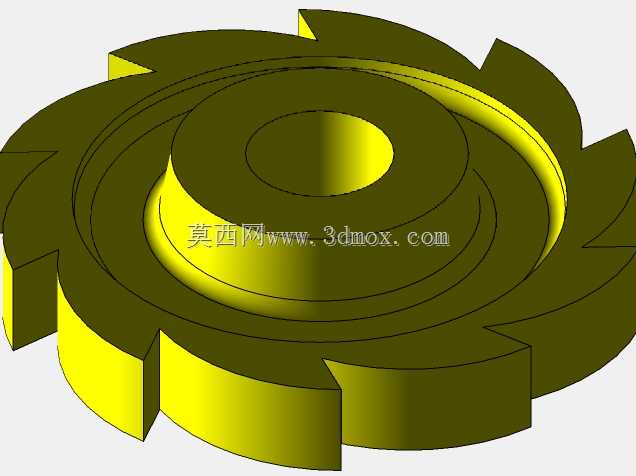

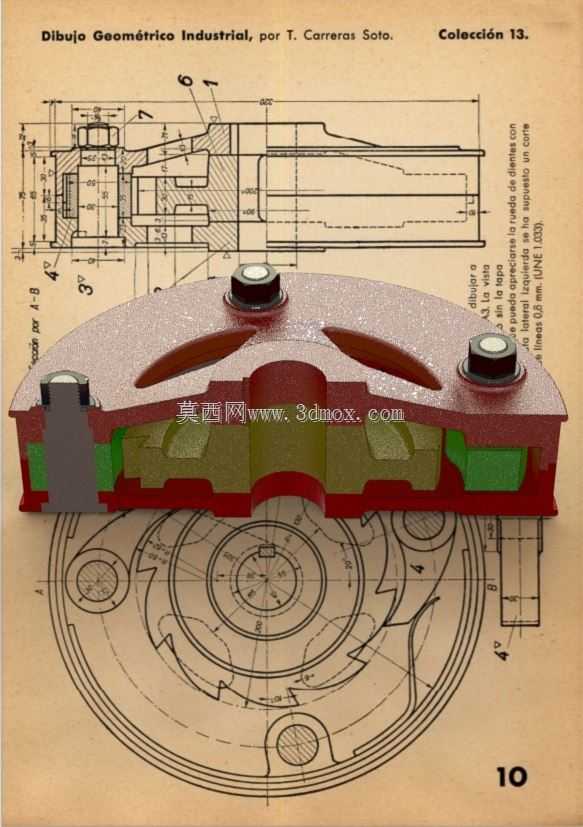

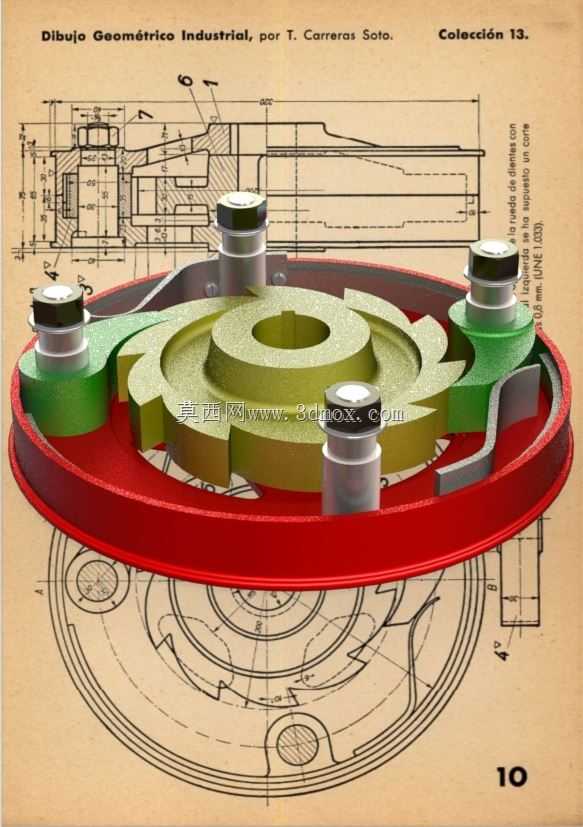

该构件集成皮带传动与摩擦制动功能，主要应用于中小功率工业传动系统的动力传输与紧急停转场景，常见于轻工生产线输送单元、小型机床主轴传动端、农用加工设备动力输出部位，可在单安装位同时完成动力传递与运转制动需求，减少设备整体安装空间占用，简化传动链路的布局设计。从实际用途来看，该构件一方面通过轮槽与传动皮带配合，将输入端动力平稳传递至下游执行机构，保证传动过程中转速与扭矩的稳定输出，适配多楔带、V型带等常规工业传动带的安装使用；另一方面集成的多组摩擦制动柱与轮体配合，在制动指令触发时可快速抱紧轮体接触面，在短时间内消耗转动惯量，实现传动链路的快速停转，避免设备过载或工况异常时的部件损坏，保障生产操作的安全性。在功能特性设计上，该构件采用分层式结构设计，外层红色轮缘为皮带配合工作面，表面做粗糙度适配处理，保证皮带传动过程中不打滑、无异常磨损；中层绿色弧形摩擦块为制动接触单元，采用对称式周向排布，制动时受力均匀，不会出现偏磨导致的制动力矩不足问题；中心轮毂部位设置标准轴孔与键槽位，可直接与传动轴配合安装，无需额外定制转接构件；顶部的紧固压柱用于锁定摩擦块与轮体的相对位置，可根据实际磨损情况调整压紧量，延长构件整体使用寿命。设计思路上，该构件摒弃了传统传动轮与制动器分体安装的方案，将两个功能单元整合为一体式构件，在设计阶段就匹配了传动轮的转动惯量与制动器的制动力矩参数，避免分体选型时出现的制动力过剩或不足问题，同时减少了分体安装时的同轴度校准工序，降低现场装配的难度。在外形尺寸与安装边界方面，该构件整体为圆盘式结构，径向尺寸适配常规中心高100-160mm的传动安装位，轴向厚度控制在较小范围，不会过多占用传动轴的轴向安装空间；安装时仅需保证中心轴孔与传动轴的同轴度，紧固压柱预留了标准扳手操作空间，日常维护调整时无需拆卸整体构件即可完成制动间隙的校准，适配多数工业设备的紧凑安装空间要求，无需对原有设备安装位做大规模改造即可替换原有分体式传动制动组件。
