直插式蓝色色环电阻器三维建模作品

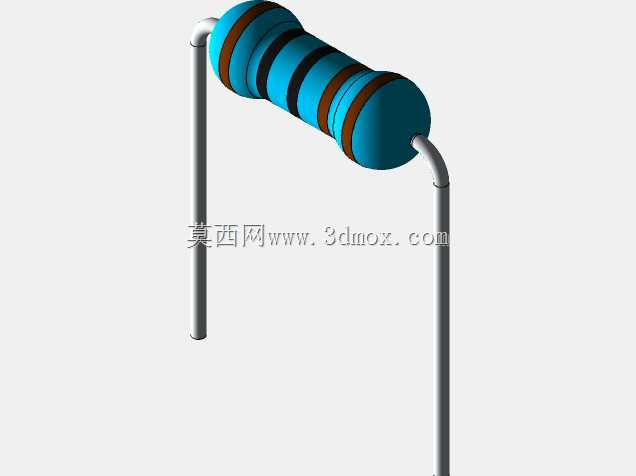

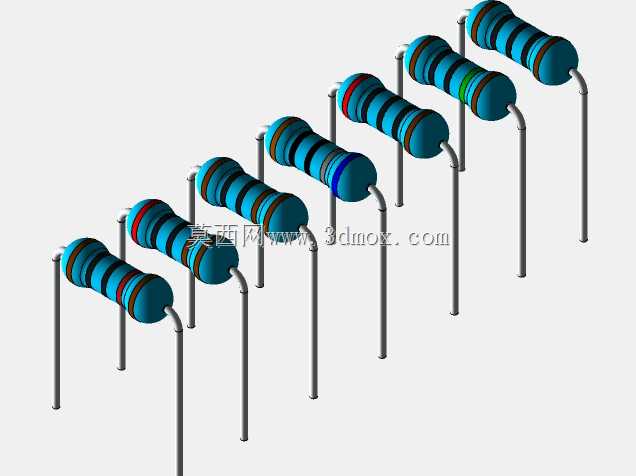

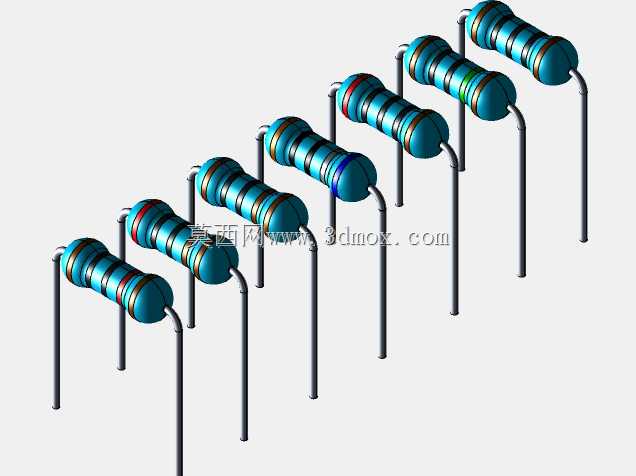

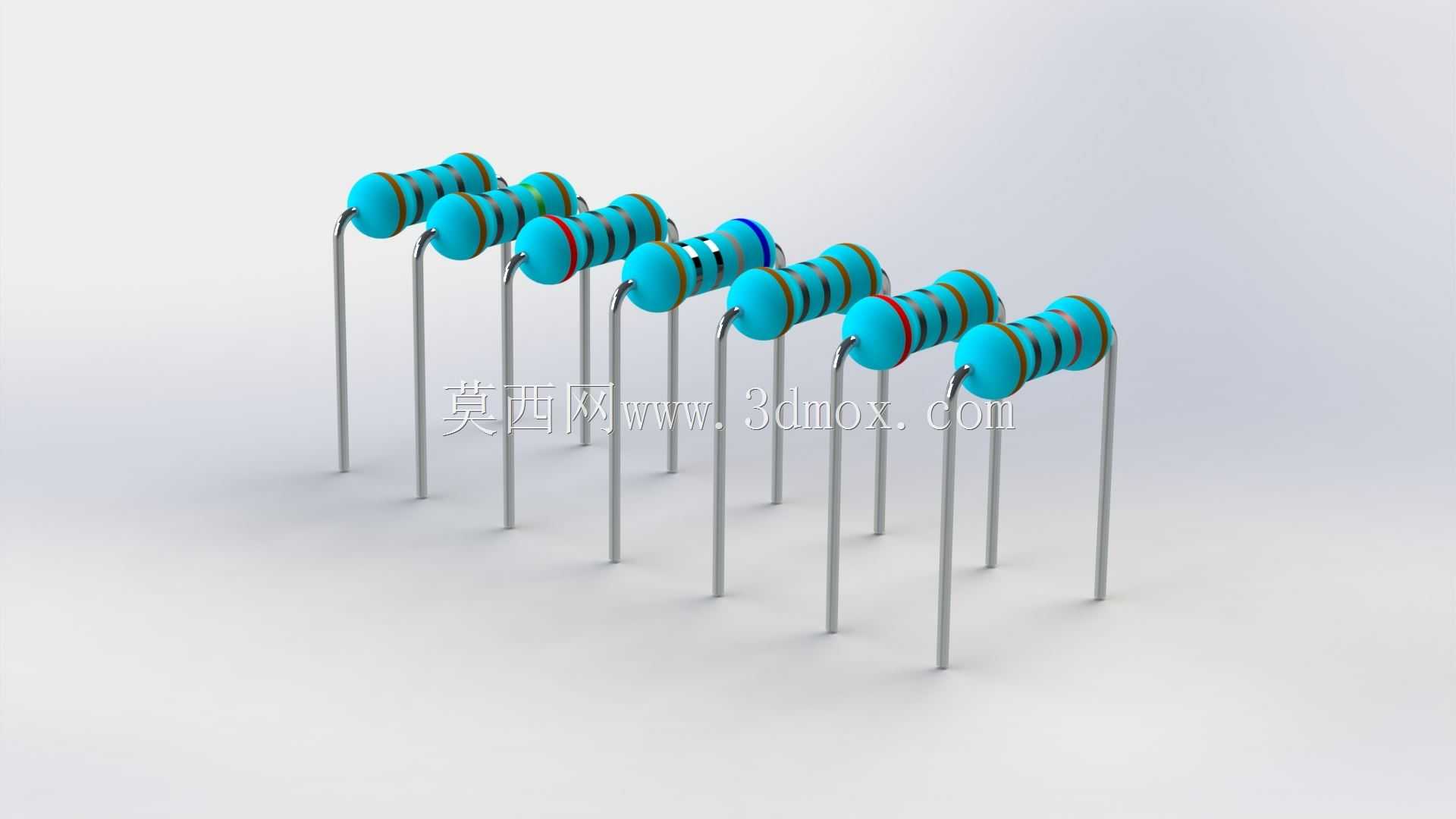

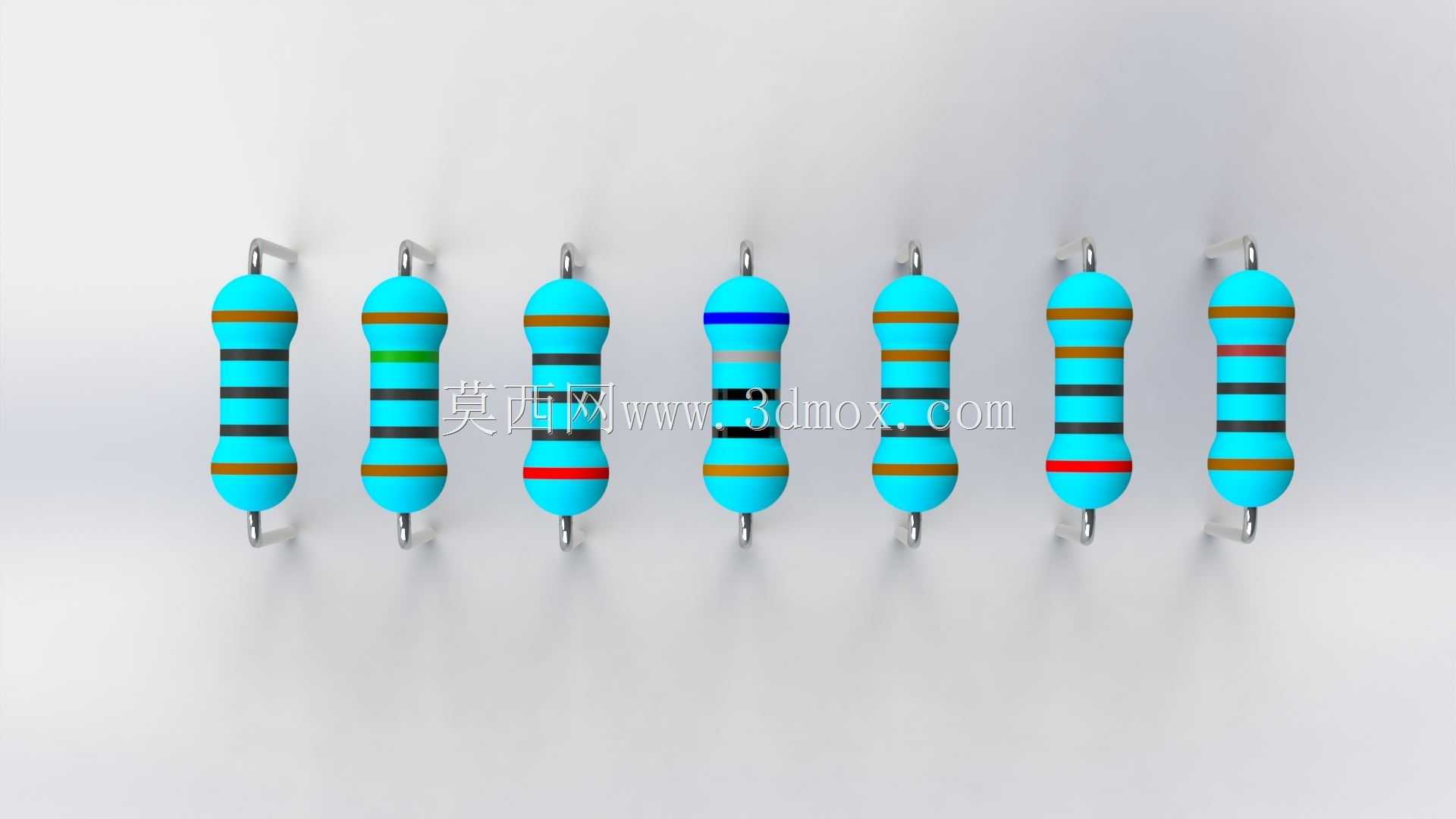

这款直插式色环电阻是电子电路设计领域应用极为广泛的基础无源元件，在各类消费电子、工业控制板卡、电源模块、信号调理电路、嵌入式开发硬件中都承担着核心的电路调节作用。日常电路设计中，这类电阻最常被用于分压网络搭建，比如将较高的输入电压按比例压降后匹配ADC采样端口的输入量程，或是在串联回路中承担限流职责，避免LED、MCU引脚、光耦输入端等敏感器件因过流出现不可逆损坏，也可配合电容组成RC滤波、RC延时电路，滤除电源纹波、实现信号边沿缓变或是上电时序的延时控制。这款电阻采用无极化设计，两个引脚没有极性区分，在PCB布局时无需考虑安装方向，大幅降低了手工焊接、SMT回流焊前的物料核对与插件操作难度，也避免了极性装反带来的电路功能失效风险。从设计维度来看，这款三维模型严格还原了实物的结构特征：主体为蓝色涂覆的圆柱形陶瓷基体，表面印刷的色环严格遵循通用色环电阻的标识规则，可直观对应电阻的标称阻值与精度等级；两端延伸出的镀锡铜引脚采用标准直插成型设计，引脚间距、引脚直径、引脚伸出长度均匹配通用PCB板的0.4mm标准孔径设计，能够直接适配常规2.54mm网格间距的洞洞板、量产PCB的插件焊盘，在三维布线阶段可以直接调用该模型完成PCB布局的干涉检查，提前验证插件后元件与周边贴片元件、结构外壳的安全距离，避免实际打样后出现元件顶壳、焊盘间距不足无法插装的问题。模型的外形尺寸覆盖了常用的1/8W、1/4W直插电阻的常规规格，主体圆柱长度、直径均符合行业通用尺寸标准，安装时仅需在PCB上预留对应引脚的焊盘位置，插件后引脚穿过焊盘在板背留2-3mm长度即可完成剪脚焊接，无需额外设计固定结构，依靠焊锡的焊接强度即可满足常规消费电子、工业设备的抗振动安装要求。在三维场景搭建中，这款模型既可以用于PCB装配效果的可视化展示，帮助硬件工程师在设计阶段直观呈现板卡的最终元件布局效果，也可用于电子实训教学的演示素材，帮助初学者快速识别直插电阻的外形特征、理解色环标识的读取逻辑，还能用于电子产品爆炸图、装配流程演示动画的制作，还原电路板组装过程中插件元件的安装工序。不同于贴片电阻的微型化设计，这款直插电阻的模型保留了足够的结构细节，蓝色的主体涂层、金属引脚的金属质感、色环的色彩区分都做了精准还原，在渲染效果图中能够清晰呈现元件的材质特征，可直接用于产品宣传图、技术手册配图、教学课件的可视化素材制作，无需额外调整材质参数即可获得逼真的渲染效果。
