电子实验用无焊半尺寸面包板结构设计

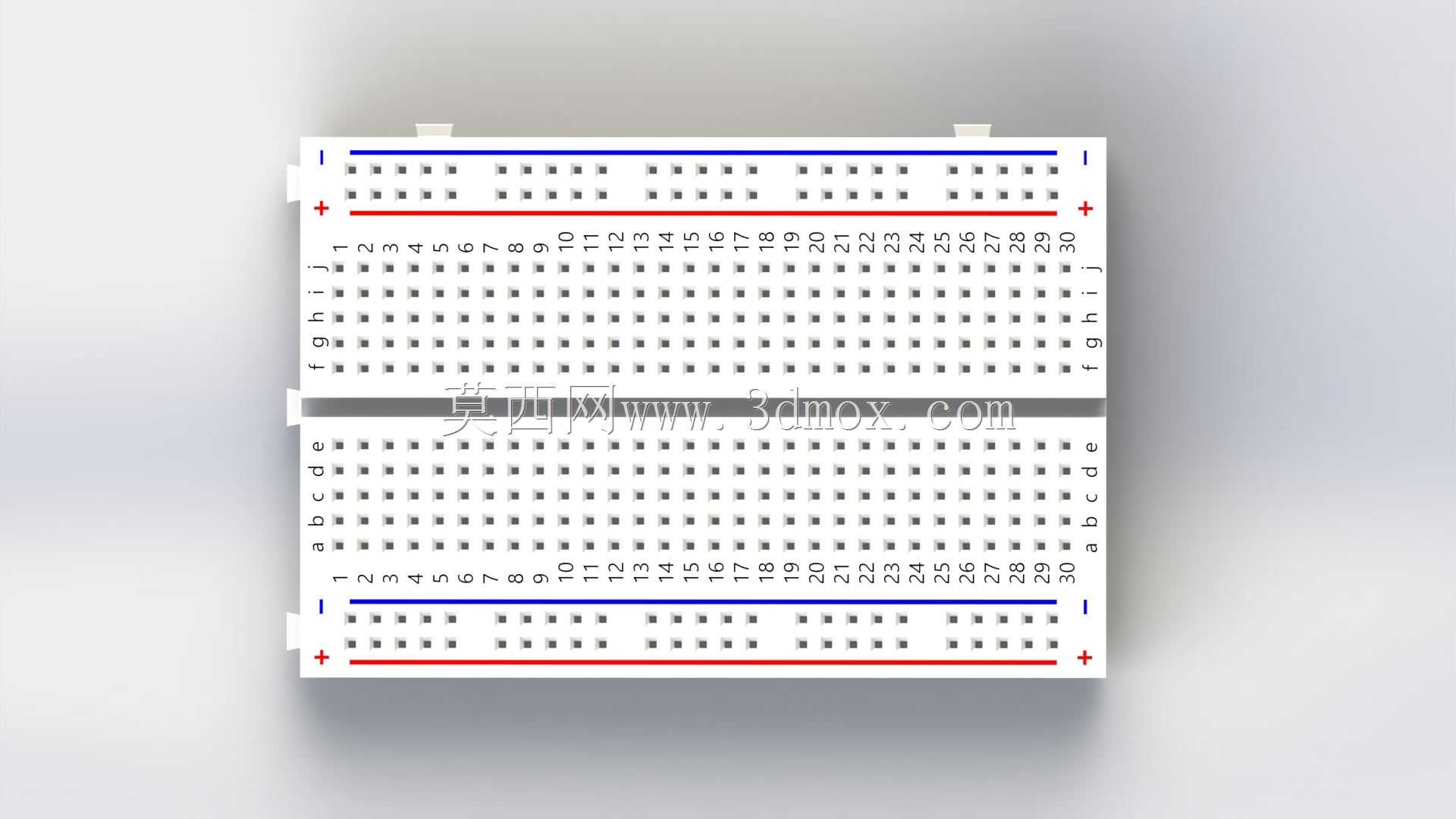

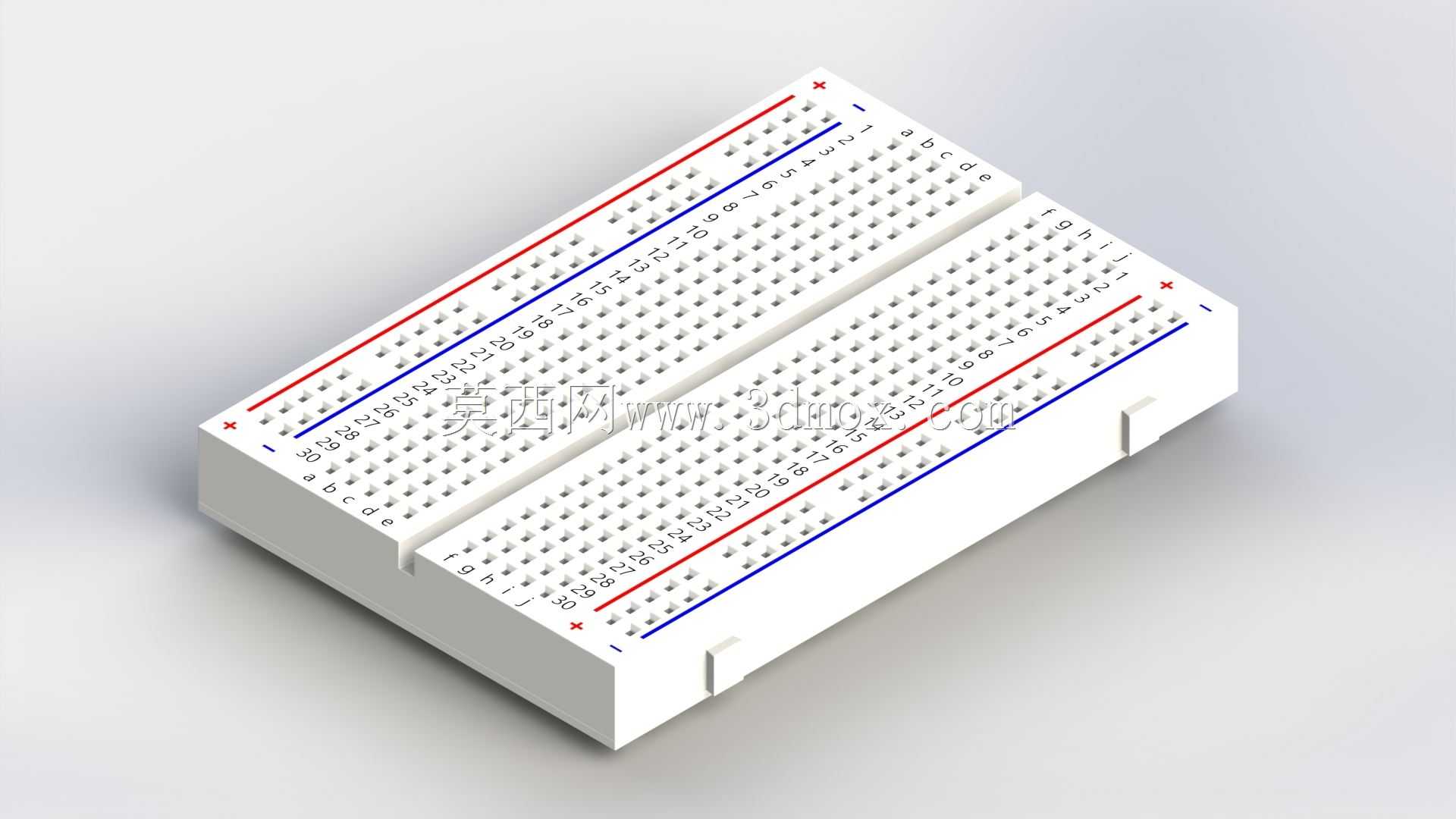

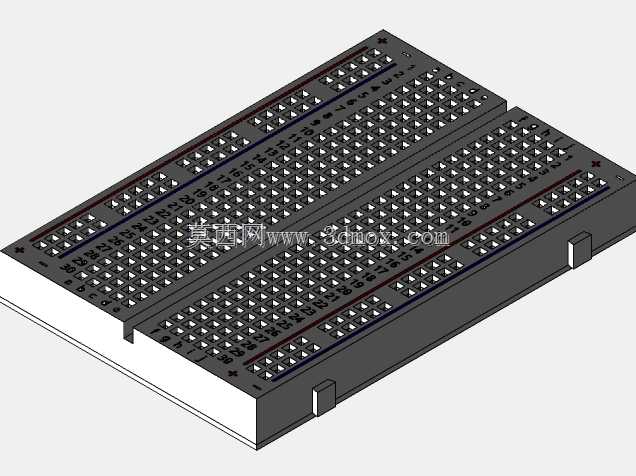

这款半尺寸无焊面包板是电子工程领域开展电路验证、原型开发的核心基础配件，广泛应用于高校电子信息类专业实训教学、创客开源硬件项目开发、企业电子研发部门初期电路功能验证等场景，能够为各类分立电子元件、模块化传感器、开源控制板提供快速的电路连接载体，无需焊接即可完成临时电路的搭建与调试，大幅降低原型验证阶段的元件损耗与时间成本。在实际使用过程中，它可以适配各类直插式电阻、电容、二极管、三极管等分立元件，也能兼容Arduino、树莓派等主流开源控制板的外接扩展需求，使用者仅需将元件引脚插入对应孔位即可完成电气连接，调试过程中可随时更换元件、调整接线，非常适合需要反复迭代电路方案的开发场景，也能满足初学者学习基础电路原理的实操需求。从功能特性来看，这款面包板采用双区域独立排布设计，板身两侧分别设置红、蓝标识的电源总线轨，分别对应正、负极电源连接，能够为整板提供统一的电源接入路径，中间区域的孔位按照标准间距排布，每五个纵向孔位为一组内部连通的连接单元，横向孔位之间相互绝缘，能够满足各类集成电路芯片、多引脚元件的插接需求，孔位内部采用弹性导电金属夹片，可反复插拔仍保持稳定的接触性能，避免出现接触不良导致的电路故障。在设计思路上，这款产品充分考虑了桌面实验场景的使用需求，整体采用紧凑的半尺寸规格，既能够覆盖多数小型实验项目的接线需求，又不会占用过多的桌面操作空间，板身采用高强度ABS绝缘材质作为基座，具备良好的绝缘性能与机械强度，能够耐受日常插拔操作的外力冲击，底部预留可拼接的卡扣结构，使用者可根据实验规模将多块同规格面包板拼接组合，扩展接线容量以适配更复杂的电路项目。从安装边界与尺寸适配来看，这款面包板的孔位严格遵循2.54mm的标准直插元件间距，能够完美匹配市面上绝大多数直插电子元件的引脚间距，板身厚度适配常规桌面放置需求，无需额外固定即可稳定放置在操作台上，若需要在固定台架上安装，也可通过背面的双面胶或固定孔位完成锁附，其整体外形尺寸控制在适合单手握持操作的范围内，接线过程中可轻松调整板身角度，方便使用者观察接线位置与元件标识，总线轨的标识设计清晰醒目，能够有效降低电源接反的操作风险，提升实验操作的安全性与效率。
