剪叉式升降支撑工作台结构设计

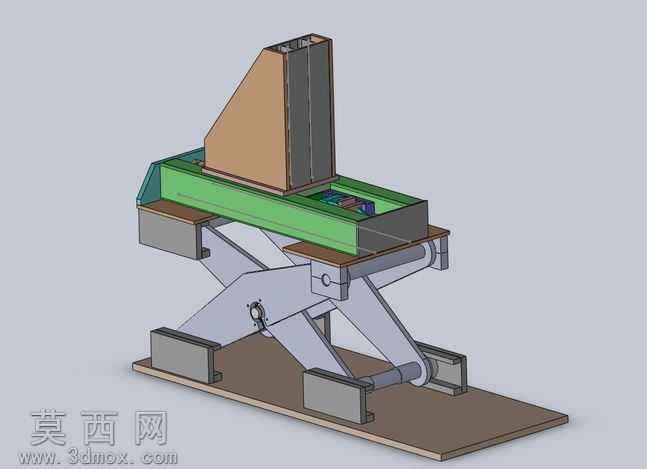

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中遵循机械设计的装配逻辑，对每一个零部件进行独立建模后按照实际装配约束完成组合，确保各运动部件之间不存在干涉问题，可直观展示剪叉升降结构的完整运动行程。模型渲染阶段针对不同部件的材质特性做了区分处理：底部承载底座采用哑光深棕色板材材质，还原木质或复合板材的基础承载质感；剪叉臂结构采用哑光银灰色金属材质，模拟冷轧钢构件的表面质感，清晰呈现铰接部位的销轴、锁紧旋钮等细节结构；上层承载框架的绿色部件采用半哑光工程塑料质感，对应设备外罩或防护壳体的材质表现，上部的立式箱体结构分别做了浅棕色侧板与深灰色立板的材质区分，还原不同构件的材质差异。结构设计上采用经典的剪叉式升降原理，通过两组交叉铰接的金属臂实现上层工作台的高度调节，底部设置四个块状支撑脚垫，分散整体承载的压力，提升放置稳定性；剪叉臂的铰接点处设置了锁紧调节结构，可在调整到目标高度后完成锁止，避免工作台意外下落；上层工作台设置了双层承载平台，平台上方的立式箱体与绿色框架为配套的功能承载结构，可适配不同的作业安装需求。设计过程中优先考虑结构的实用性与稳定性，对剪叉臂的受力角度、铰接点的位置做了合理排布，确保升降过程顺滑无卡滞，各承载部位的结构强度满足常规作业承载需求，整体模型完整还原了从底部支撑到上部功能安装位的全部结构细节，可直观展现剪叉升降工作台的结构原理与装配关系，为同类升降支撑装置的设计提供直观的结构参考。
