起重机配套C型吊具结构三维设计

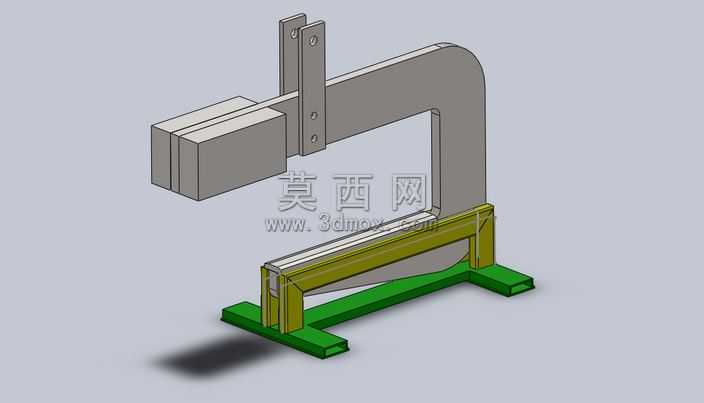

本作品为起重机配套使用的C型钩三维结构模型，建模过程严格遵循起重吊具的实际工程设计规范，在三维软件中首先完成整体轮廓的草绘定位，以C型主体承载臂为核心结构基准，依次拆分出上部安装连接段、中部弧形承载梁、下部承托支架三个核心功能模块。建模阶段采用参数化特征设计方式，对上部安装板的螺栓孔位、承载臂的折弯圆角、下部承托座的支撑脚尺寸均设置可调整参数，方便后续根据不同额定载荷修改对应尺寸，模型中所有板件的厚度、加强筋的布置位置均参考35吨级起重吊具的行业设计标准，保证结构受力路径的合理性。材质渲染环节区分不同功能部件的材质属性，上部安装连接段与中部C型承载梁采用高强度合金结构钢材质，渲染时赋予亚光金属质感，表面做轻微的抛丸处理纹理还原真实工业构件的表面状态；下部承托支架的支撑横梁与底部支脚采用焊接结构钢材质，渲染时添加醒目的工业绿色漆面，既符合起重设备的安全色标规范，也能清晰区分不同结构模块。结构设计上重点考量吊装作业的受力平衡，上部安装板设置多组对称螺栓孔用于和起重设备的吊臂连接，保证吊装过程中载荷均匀传递到C型承载梁上；中部弧形梁的内侧做圆弧过渡处理，避免应力集中导致的结构失效，梁体侧面增设三角加强筋结构，提升整体抗弯曲变形能力；下部承托座的横向支撑梁长度匹配常规吊运卷材的宽度尺寸，两端的支撑脚做加宽处理，增大放置时的接触面积保证静置稳定性，支撑梁表面增设防滑挡边结构，防止吊运过程中物料滑脱。整体设计思路围绕起重吊装作业的实际使用需求展开，在保证结构强度满足额定载荷要求的前提下，尽可能优化构件的重量分布，降低吊具自身重量对起重载荷的占用，同时兼顾加工制造的工艺性，所有焊接位置均预留合理的焊道空间，板件的折弯半径符合常规钣金加工的工艺范围，模型完成后通过软件的干涉检查功能验证所有部件的装配关系，不存在结构干涉问题，可直接用于后续的工程出图、载荷仿真分析或者吊装方案演示使用。
