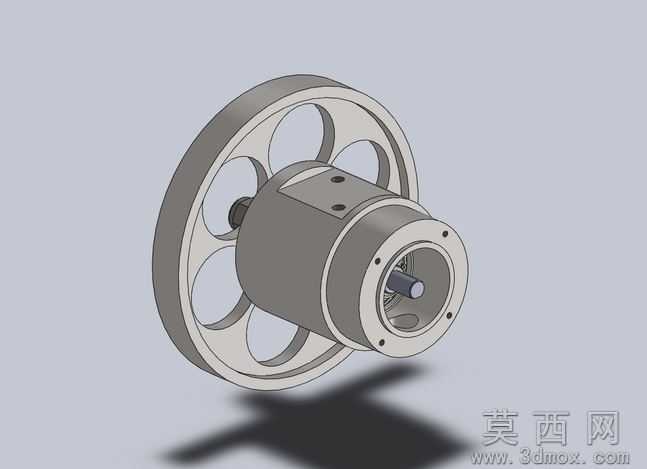

工业级N型编码器精密三维结构设计

本款N型编码器三维模型采用SolidWorks2010版本完成全参数化建模，整体建模过程严格遵循工业编码器的实际生产尺寸规范，从核心的码盘基体、光电读头组件到外部的防护壳体、连接轴系、出线端口均做了1:1的结构还原，未做过度简化处理，可直接用于后续的工程出图、装配模拟与结构验证工作。建模阶段首先从核心功能部件入手，先完成光栅码盘的基体建模，精准还原码盘的刻线区域定位结构、中心轴孔的配合公差带、码盘与转轴的连接定位凸台，保证码盘转动时的同轴度符合实际产品的精度要求；随后完成光电发射与接收组件的建模，还原读头的安装支架、PCB板定位槽、光电元件的排布位置，确保读头与码盘的工作间隙符合设计规范，能够直观呈现光电信号采集的工作原理。外部结构部分，编码器的防护外壳采用分体式结构建模，还原壳体的密封槽设计、安装固定耳的孔位尺寸、出线口的防水接头安装结构，同时对连接轴做了细节还原，包括轴端的扁位定位结构、轴承安装位的轴肩设计、油封配合的轴颈尺寸，所有配合部位均预留了合理的装配间隙，可直接在软件中完成虚拟装配，验证各部件之间是否存在干涉问题。材质与渲染层面，针对不同部件做了对应的材质属性赋予：码盘采用光学玻璃材质，设置合适的透光率与折射率参数，还原光栅的光学特性；金属壳体与转轴采用阳极氧化铝合金与轴承钢材质，调整金属粗糙度与反射参数，呈现工业金属部件的质感；PCB板与内部电子元件采用FR4板材与电子塑料材质，区分不同部件的视觉特征；密封件采用丁腈橡胶材质，调整哑光橡胶的表面属性，让整体模型的渲染效果贴近真实工业产品的视觉表现。设计思路上，本模型优先保证结构的实用性与参数可编辑性，所有特征均保留完整的建模历史，设计人员可根据实际使用需求修改轴径、安装孔位、壳体尺寸等参数，快速衍生出不同规格的编码器模型；同时模型完整呈现了编码器的内部装配关系，可用于工业自动化相关的教学演示、设备选型配套的装配模拟，帮助设计人员快速完成编码器在整机设备中的布局设计，验证安装空间是否匹配，减少实际选型与装配过程中的出错概率。
