开卷机用径向涨缩支撑机构三维设计

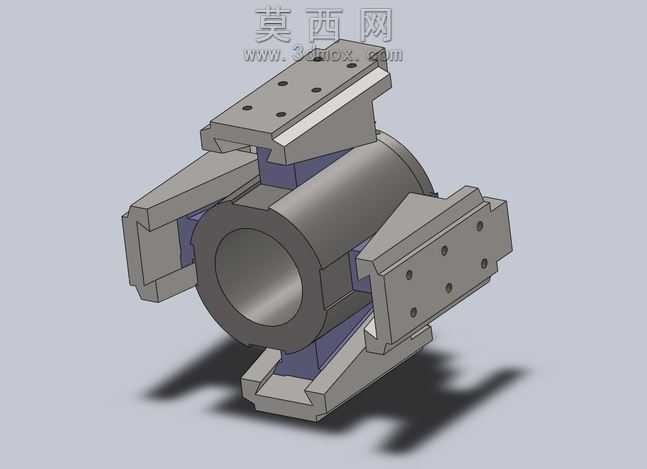

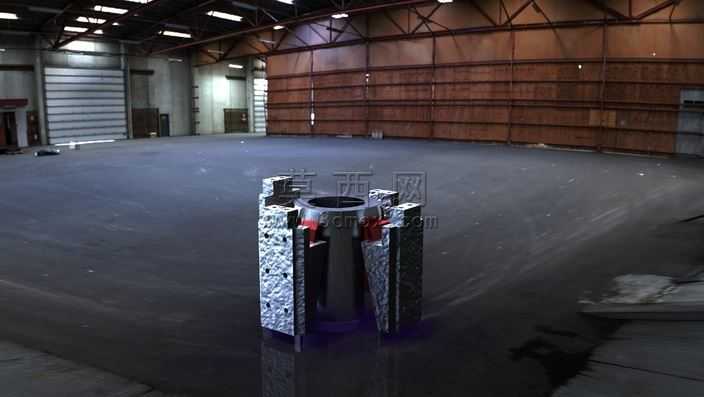

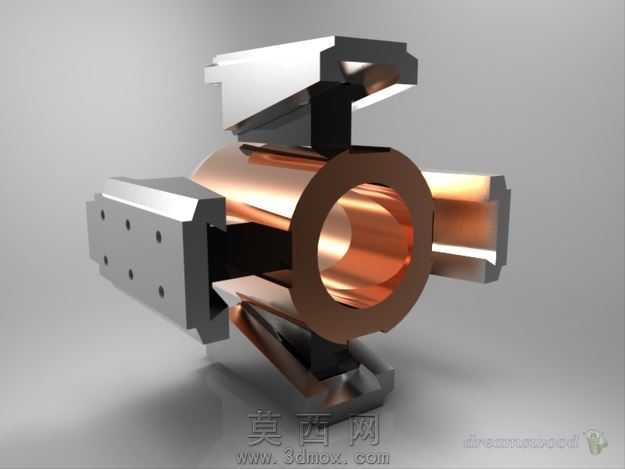

本模型为开卷机核心的径向涨缩支撑机构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计公差配合规范，对每一处装配间隙、运动行程都做了精准的参数约束，确保模型可直接用于工程出图与运动仿真验证。模型整体以中心空心卷筒为核心基体，周向均匀分布四组可径向滑移的支撑爪组件，支撑爪与中心基体之间通过楔形导向滑轨实现滑动配合，建模时对滑轨的配合面做了贴合度约束，还原实际装配中滑动副的运动逻辑。渲染阶段采用工业机械常用的材质方案，中心卷筒与支撑爪主体赋予哑光灰铸铁材质，调整材质粗糙度参数还原铸件表面的细微磨砂质感，楔形导向块部分赋予深紫色工程塑料材质，区分不同功能的零部件，同时添加柔和的环境光与定向投影，清晰呈现各部件的装配层次与结构轮廓，让模型的结构辨识度大幅提升。从结构设计来看，该机构通过中心构件的轴向位移，带动楔形块推动周向支撑爪沿径向同步伸缩，实现对卷料内孔的撑紧与松脱，四组支撑爪采用等角度均布设计，保证撑紧时卷料受力均匀，避免卷料出现偏摆、松脱的问题；支撑爪的外端面设计有阵列排布的安装孔，可适配不同规格的防滑衬板安装，提升与卷料内孔的接触摩擦力，中心的空心通孔设计可穿入拉紧拉杆，适配开卷机的主轴安装需求，整体结构紧凑，运动行程设计合理，能够适配一定范围内不同内径的金属卷料装夹需求。设计过程中重点考量了机构的受力稳定性，楔形滑轨的倾斜角度经过反复校核，既保证支撑爪伸缩运动顺畅无卡滞，又能在撑紧状态下实现机械自锁，避免卷料转动过程中支撑爪回缩松脱，各支撑爪的滑动接触面均设计有足够的配合长度，提升机构承载时的结构刚性，减少工作过程中的形变，保障开卷作业的稳定性与可靠性。
