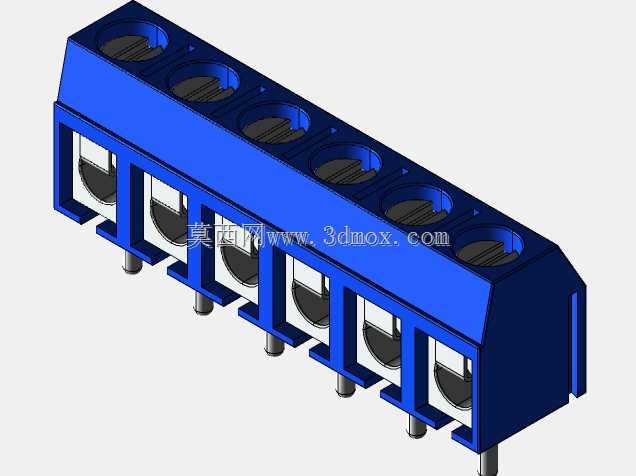

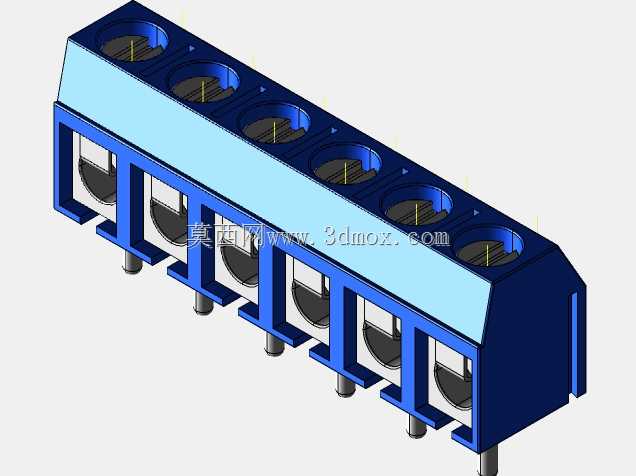

6位5mm间距蓝色栅栏式接线端子结构

这款栅栏式接线端子是电气连接领域常用的基础配件，主要应用在低压配电、工控设备、电源模块、小家电控制板等场景中，承担导线与电路板之间的可靠电气连接与机械固定作用，能够让多组导线实现有序接驳，避免线路杂乱引发的短路、松脱风险，在小功率电气回路的布线作业中应用十分广泛。

从功能特性来看，这款端子采用直插式螺丝锁紧结构，每一位接线位都配有独立的压线螺丝与金属导电件，导线剥头后插入接线孔，拧紧顶部螺丝即可将导线牢牢压在导电基座上，能够保证足够的接触压力，降低接触电阻，避免长期使用出现发热、氧化松脱的问题。6位的接线位设计可以同时接驳6组独立回路，适配多线路集中接线的需求，相邻接线位之间设置有隔离挡板，能够有效避免不同回路导线误触造成的短路故障，提升电气安全性能。端子底部带有直插式定位引脚，适配通孔焊接工艺，能够直接插装在印制电路板对应的安装孔内完成焊接固定，引脚位置精度经过校准，插装时不会出现偏位、卡滞问题，焊接后端子与电路板结合牢固，能够承受一定的导线拉扯力，不会轻易从板体上脱落。

设计过程中，工程师充分考虑了手工接线的操作便利性，顶部的接线孔开口尺寸适配常规线径的导线插入，螺丝槽型适配通用螺丝刀操作，接线作业时无需特殊工具即可完成锁紧操作。外形尺寸方面，这款端子整体长度为30mm，宽度为7.6mm，整体高度为10mm，相邻接线位的中心间距为5mm，安装时需要在电路板上预留对应尺寸的安装区域，引脚的排布间距与接线位间距保持一致，能够适配标准的PCB孔位设计，安装后端子顶部距离板面高度适中，不会占用过多的板上垂直空间，适配紧凑化的设备内部布局需求。绝缘外壳采用蓝色工程塑料材质，具备良好的绝缘性能与阻燃特性，能够耐受常规工作环境下的温度变化，不会轻易出现开裂、变形问题，内部导电件采用导电性能优异的金属材质，表面做了防氧化处理，长期使用也能保持稳定的导电性能，为回路连接提供可靠保障。
