大阿尔杜诺脉冲发生器结构设计

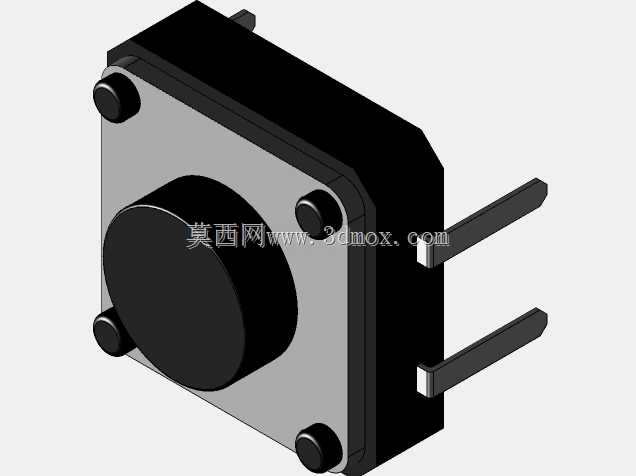

这款脉冲发生器是工业控制回路中常用的信号发生类基础部件，主要应用于小型自动化设备的信号触发、计数采样、时序控制场景，常见于小型工控板卡、教学实验装置、简易数控模组的信号输入端，能够为后端逻辑电路提供稳定的边沿触发脉冲信号，也可作为简易的手动复位、功能触发按键配套在各类嵌入式控制设备中，适配低压直流控制回路的信号通断需求，在消费类电子控制板、小型工业控制终端、教学实训台架上都有广泛的适配空间。从实际用途来看，该部件通过按压动作实现内部触点的瞬时通断，每完成一次按压行程即可输出一个标准的脉冲信号，后端电路可通过捕捉该脉冲信号完成计数累加、功能切换、状态复位等操作，相比普通贴片按键，它的直插式引脚设计更适合手工焊接与样机调试阶段的快速装配，按压行程适中，触发反馈清晰，能够有效避免误触发情况，适配日常操作频次下的长期使用需求。从功能特性来看，这款脉冲发生器采用常开式触点设计，未触发状态下触点保持断开，无信号输出，当按压面受到垂直方向的额定按压力时，内部弹性结构带动触点快速闭合，输出导通信号，压力撤除后依靠内部弹性件自动复位，触点断开回到初始状态，触发响应速度快，触点接触电阻低，能够适配毫安级的信号回路通断需求，不会出现信号衰减或接触不良的问题。在设计思路上，整体采用方形基座加圆形按压帽的经典布局，基座采用高强度工程塑料材质，兼顾绝缘性能与结构强度，四个边角设置定位凸点，在PCB板上安装时可以快速对准安装孔位，避免焊接过程中部件偏移；两个平行直插引脚采用对称布局，引脚间距符合通用直插元件的标准间距，能够直接适配通用洞洞板、标准PCB封装的焊盘尺寸，无需额外定制封装即可完成装配；按压帽突出基座表面的高度经过优化，既保证了足够的按压行程带来的清晰手感，又不会因为突出过高容易受到外力磕碰产生误触发。从外形尺寸与安装边界来看，整体基座为正方形结构，厚度控制在薄型元件的适配范围内，安装时仅需要在PCB上预留对应方形轮廓的装配空间，两个引脚伸出长度适配常规PCB板厚的焊接需求，焊接后引脚与板面结合牢固，能够承受日常按压操作带来的侧向力，不会出现引脚脱焊或基座松动的问题；按压帽的圆形接触面做了边缘圆角处理，按压时手指接触触感柔和，长期操作也不会产生明显的硌手感，基座边角的定位柱高度与板面贴合后能够限制部件的焊接高度，保证批量装配时所有元件的安装高度一致，提升整板装配的整齐度。
