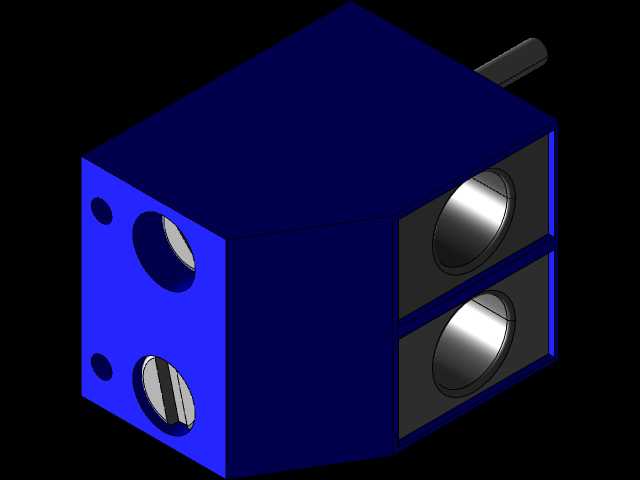

双引脚蓝色工业连接基座结构设计

这款双引脚连接基座是工业电气连接系统中的核心配套部件，主要应用在工业控制柜内部线路接驳、自动化设备信号传输端口、小型机电模组的电源接入场景中，能够在紧凑的安装空间内完成两路独立线路的稳定对接，避免多组线路接驳时出现错位、松脱、接触不良等常见问题。从实际使用场景来看，这类连接部件常被布置在设备侧端的走线槽旁、控制模组的信号输入侧，或是小型气动、电动执行元件的接线端位置，承担着线路固定、触点防护、接驳对位的核心作用，相比单引脚连接件，双引脚集成的结构能够减少安装面的开孔数量，压缩整体占用的安装空间，提升设备内部走线的规整度。在功能特性上，这款连接基座采用分体式的腔体设计，两个独立的圆形接驳腔上下平行排布，每个腔体内部预留了触点安装位与引脚固定卡槽，插入配套引脚后能够通过腔体侧壁的限位结构卡紧引脚，避免设备运行过程中受振动影响出现引脚偏移；基座侧端面设计了两个贯穿的安装定位孔，可通过配套螺丝将基座牢牢固定在设备的安装面板上，同时侧端还预留了两个小型定位销孔，安装时可先通过定位销完成预对位，再锁紧固定螺丝，大幅降低安装时的对位难度，避免安装过程中基座偏移导致后续引脚插接受阻。在设计思路上，这款基座优先考虑了工业场景下的安装便捷性与连接稳定性，整体采用方正的块式结构，没有多余的外凸结构，能够紧密贴合安装平面，减少安装后占用的外部空间；基座的接驳腔开口端做了微小的倒角处理，引脚插入时能够顺着倒角滑入腔体内部，即使存在小幅对位偏差也能顺利完成插接，降低现场接线的操作难度；基座本体采用硬质绝缘材质设计，既能够为内部金属触点提供足够的结构支撑，也能实现两组接驳线路之间的电气隔离，避免相邻线路出现短路风险。从安装边界来看，这款连接基座的整体外形为规整长方体，安装时仅需要在面板上开出对应尺寸的方形避让孔，配合两个安装孔的位置预留螺丝固定位即可完成安装，基座背部的引脚伸出长度较短，不会过度占用设备内部的走线空间，适配厚度在1.5mm到3mm之间的各类金属、塑料安装面板，能够在-20℃到60℃的常规工业环境温度下稳定工作，适配多类低压信号传输、小功率电源接驳的使用需求。
