3mm直插式发光二极管结构设计

　　日常做消费类电子控制板、教学实验板的结构布局时，3mm直插LED是绕不开的基础元器件，很多刚入行的结构工程师容易忽略这类小元件的安装边界，导致PCB打样后出现元件顶壳、引脚干涉、发光角度偏移的问题，这个三维结构完全按照行业通用的3mm直插灯珠实物尺寸做了还原，能直接导入PCB布局软件、结构装配文件里做干涉校验。

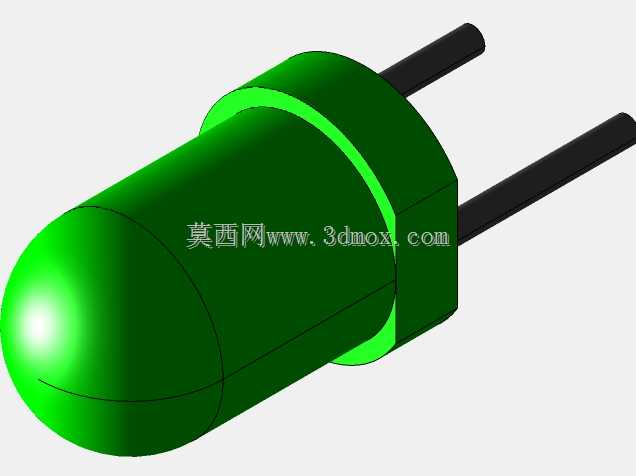

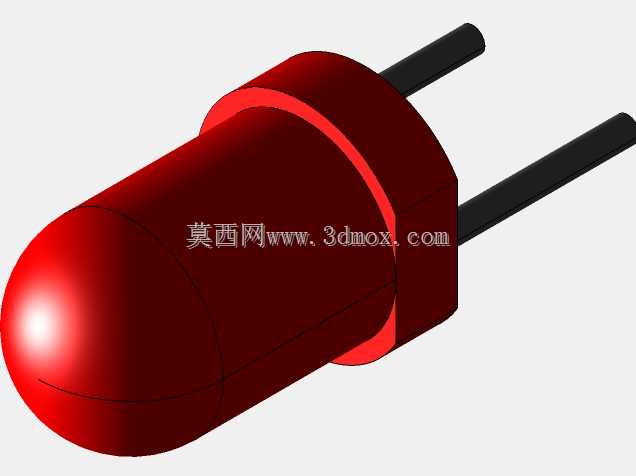

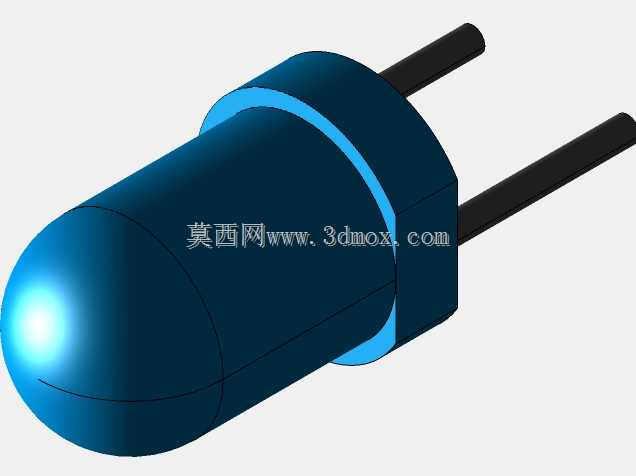

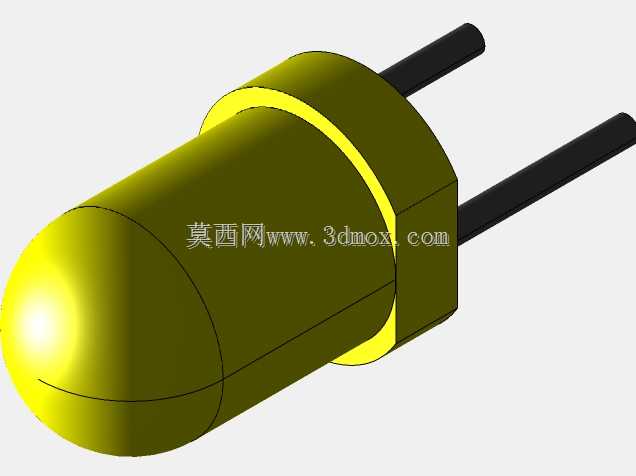

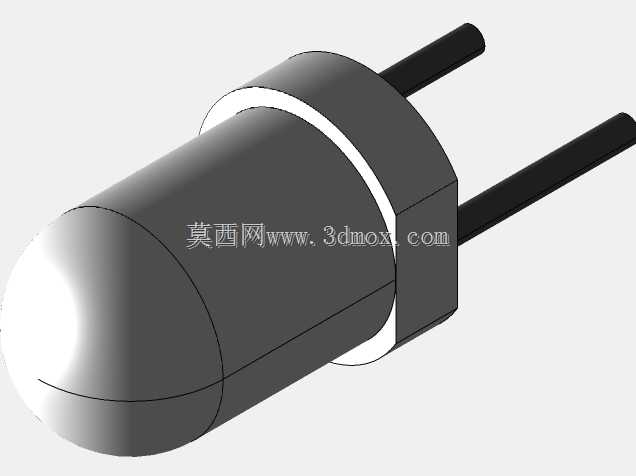

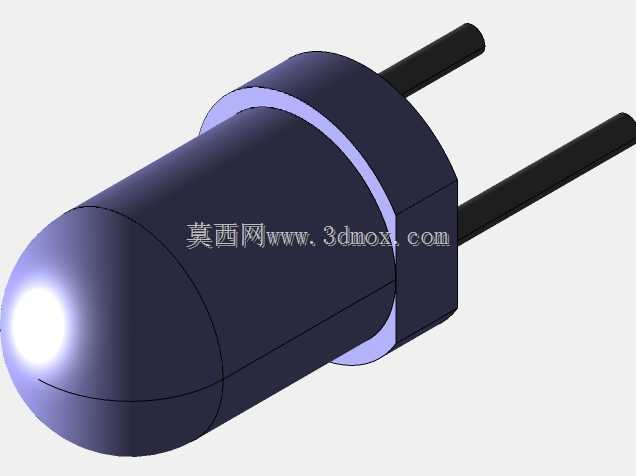

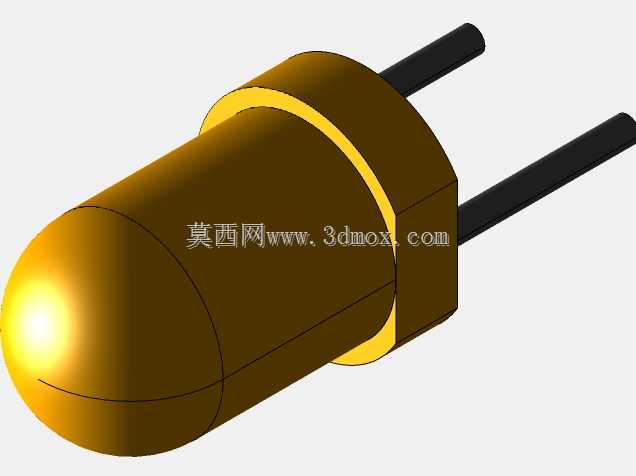

　　从实际应用场景来看，这类灯珠覆盖的场景极广，小到学生做的单片机实验板、家电上的电源指示灯、工控柜的面板状态提示灯，大到户外小型标识牌的点位光源、简易玩具的发光组件，都能见到它的身影，不同封装颜色对应不同发光波长，红、绿、蓝、黄、白各色的外形安装尺寸完全一致，只是胶体配色和内部发光芯片有区别，做结构设计时不需要单独为不同颜色做安装位调整，这也是行业统一封装尺寸带来的选型便利。

　　设计这个结构的时候，首先卡准的是安装边界尺寸：胶体头部的圆柱直径严格控制在3mm，半球形发光头的圆弧半径和柱体半径一致，不会出现头部尺寸偏大卡不进面板开孔的问题；胶体根部的限位凸台尺寸做了精准还原，这个凸台是插装时的定位基准，贴板焊接时凸台底面贴住PCB丝印面，就能保证引脚伸出长度一致，避免波峰焊时出现浮高、歪斜的问题。两根平行引脚的中心距、引脚直径、引脚伸出长度都按照行业通用规范设定，引脚做了平直段的还原，没有做多余的弯折，方便工程师在装配时根据实际板厚、安装高度调整引脚弯折角度，比如需要做板后卧式安装时，可以直接在模型基础上调整引脚弯折位置，提前验证弯折后和周边电容、电阻元件的安全间隙。

　　外形上的胶体分色台阶也做了细节还原，这个台阶除了生产封装时的模具定位作用，实际装配时还能辅助识别引脚极性，长脚对应正极、短脚对应负极是行业通用规范，结构上把引脚长度差做了明确区分，导入装配文件后不需要额外标注极性，就能快速识别安装方向，避免生产时插反导致的功能不良。做面板安装设计时，配合这个模型可以直接开出对应的3.1mm安装孔，预留0.1mm的装配间隙，既能保证灯珠顺利卡入，又不会因为间隙过大出现晃动，半球形头部的出光角度按照常规20度到30度的直插LED参数做了弧面还原，做面板透光孔设计时，可以直接模拟发光覆盖范围，避免透光孔开孔过小导致可视角度不足的问题。

　　很多工程师做结构评审时，经常因为忽略这类小元件的实际尺寸，导致外壳开模后才发现灯珠顶到面板内壁，或者发光点偏出透光孔的位置，需要反复修模，把这个标准尺寸的模型导入装配体做整体干涉检查，就能在设计阶段提前规避这类低级问题，不管是做Proteus电路仿真的结构配套，还是做实际产品的PCB布局、外壳结构设计，这个精准的结构模型都能大幅减少反复核对尺寸的工作量，提升设计效率。
