5V有源压电式蜂鸣器工业级结构设计

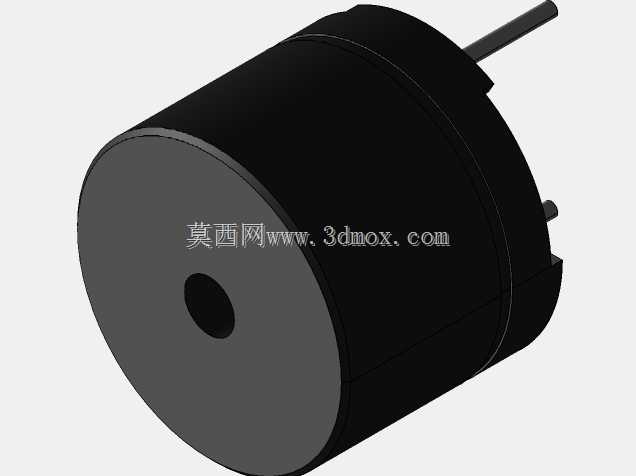

这款5V规格的蜂鸣器，是工控板卡、小型电子设备、家电控制回路里最常用的声讯提示器件，日常做设备选型时，这类直插式有源蜂鸣器的适配场景非常广，从消费类小家电的操作提示音，到工业控制柜的故障报警触发，再到门禁、安防设备的状态反馈发声，都能见到同结构产品的应用。从结构设计角度看，这款产品采用圆柱一体化封装外壳，主体外壳选用耐温ABS材质注塑成型，表面做哑光黑处理，兼顾绝缘性能与装配时的耐刮擦特性，正面中心预留的出声孔经过孔径与开孔深度的匹配计算，既可以保证内部压电陶瓷片的振动声波有效传导，又能阻挡日常使用中的灰尘、少量溅液进入腔体内部，避免器件失效。引脚采用直插式硬引脚设计，引脚间距符合通用PCB板载安装的标准孔位要求，焊接时不需要额外做引脚整形，就能直接适配常规波峰焊工艺，引脚根部做了防拉扯的凸台结构，在装配、运输过程中遇到外力拉扯时，不会出现引脚与内部压电模组脱焊的问题。设计时首先考虑的是安装边界的适配性，整体圆柱外径控制在通用蜂鸣器的常规安装尺寸范围内，高度方向预留了足够的内部腔体空间来容纳压电振动片与驱动电路，同时不会占用PCB板上方过多的垂直空间，对于板卡空间紧凑的便携类设备来说，这个尺寸的选型适配性很强。实际使用中，这类有源蜂鸣器不需要外部额外提供驱动振荡信号，只要给引脚通入额定5V直流电压就能直接发出固定频率的提示音，相比无源蜂鸣器可以省去主控端的PWM信号输出资源，简化电路设计的复杂度。腔体内部的结构做了共振腔优化，内壁的弧度设计可以让压电片产生的声波在腔体内形成有效共振，在额定电压下的发声响度能够满足常规室内设备的提示需求，不会出现音量过小导致提示失效的问题。外壳的合模线做了隐蔽处理，装配后上下壳体的接缝紧密，常规的波峰焊高温环境下不会出现壳体变形、接缝开裂的情况，引脚的镀层做了防氧化处理，长期存放后也不会出现引脚氧化导致的虚焊问题。做三维建模时，这款模型完整还原了外壳的曲面细节、引脚的伸出长度与直径、出声孔的位置与深度，在做PCB板卡的整体装配干涉检查时，可以直接导入模型进行空间校验，提前预判板卡装配时蜂鸣器与周边元器件、外壳结构的空间冲突，减少打样后的结构修改次数。
