带立式安装基座的带座外球面轴承结构

这款带立式安装基座的外球面轴承组件，是工业传动系统中应用极为广泛的支撑类零部件，常见于各类输送生产线、农业耕作机械、食品包装设备、中小型风机以及轻工纺织设备的转轴支撑场景中，核心作用是为旋转传动轴提供稳定的径向支撑，同时补偿轴系安装过程中产生的微小同轴度误差，降低轴系运转时的振动与噪音，延长传动部件的整体使用寿命。

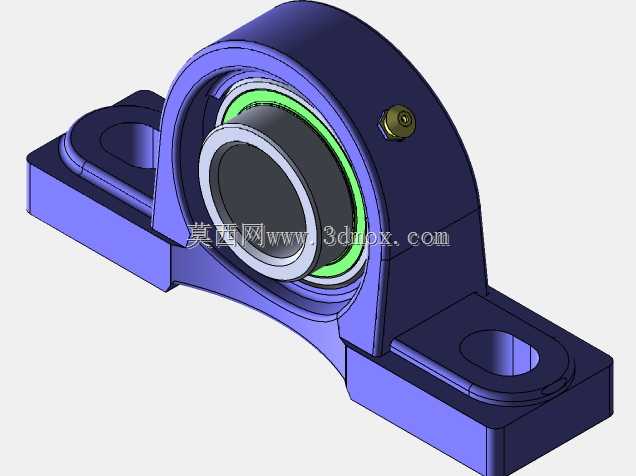

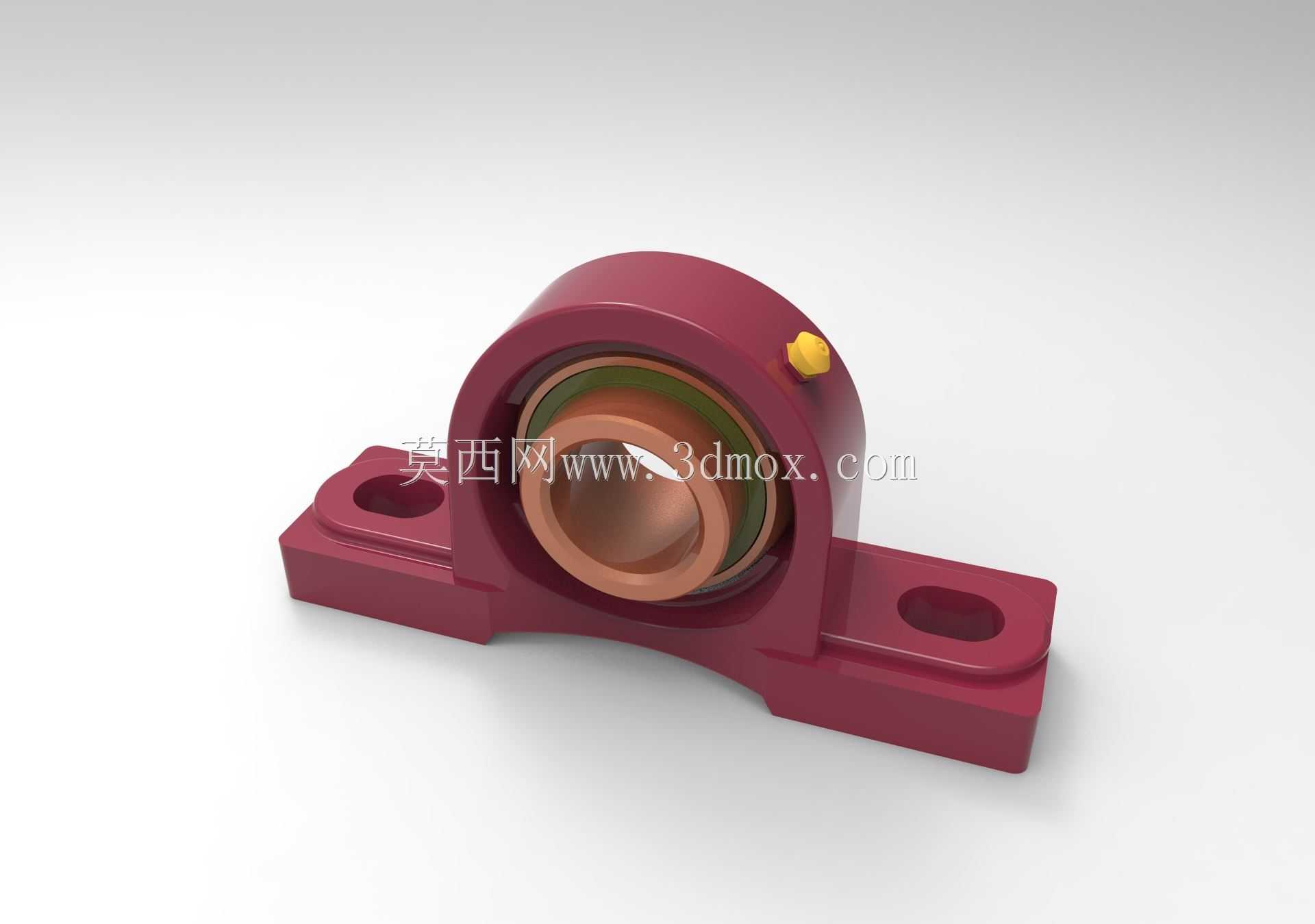

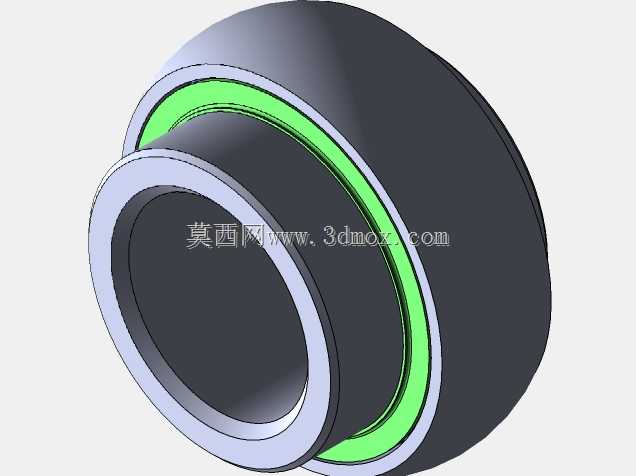

从功能特性来看，该组件将外球面球轴承与一体式铸造型立式安装座整合为完整单元，轴承内圈带有顶丝结构，可直接锁紧在穿过轴承内孔的传动轴上，无需额外设计复杂的轴承定位结构；轴承外圈与座体的安装腔为球面配合结构，具备自动调心能力，当传动轴出现轻微挠曲变形或是安装座固定面存在小角度平面度误差时，轴承可自动适配偏转角度，避免轴承内部滚道出现偏载卡顿、异常磨损的问题。座体上方预留的注油嘴结构，可在设备日常维护时直接向轴承内部补充润滑脂，无需拆解整个支撑单元，大幅降低设备运维的操作难度与时间成本。

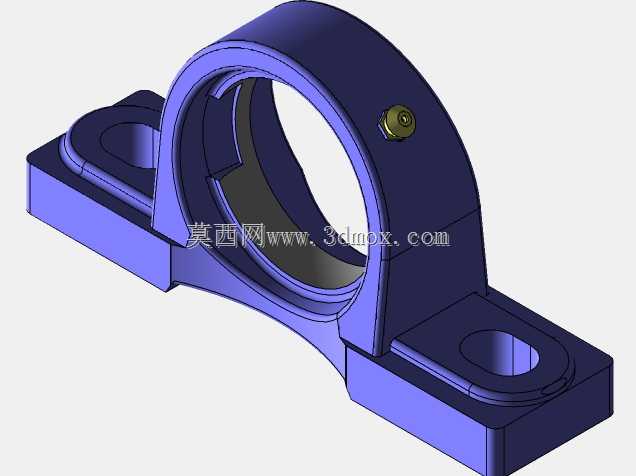

在设计思路上，该组件优先考虑了安装便捷性与工况适配性：整体采用对称式立式结构设计，两侧的安装耳带有长圆形安装孔，可在安装时小范围调整固定螺栓的位置，降低安装底座的加工精度要求；座体的承力部位做了加厚过渡处理，从安装耳到轴承容纳腔的位置采用圆弧过渡结构，避免应力集中导致座体在承受冲击载荷时出现断裂问题。轴承内部的密封结构采用接触式橡胶密封圈，可阻挡外界粉尘、水汽进入轴承滚道内部，同时防止内部润滑脂泄漏，能够适配多粉尘、轻度潮湿的常规工业作业环境。

从安装边界与尺寸适配来看，该组件的两个安装孔中心距为固定标准值，适配行业内通用的安装底座开孔规格，轴承内孔为标准圆柱通孔，可适配对应直径的常规圆轴；安装时仅需将传动轴穿入轴承内孔，锁紧内圈顶丝后，再通过螺栓穿过两侧安装耳将座体固定在设备机架的安装平面上即可完成装配，无需额外加工轴承挡肩、定位端盖等复杂结构，能够大幅缩短设备的装配周期，降低非核心零部件的设计与加工成本。在实际运转过程中，该组件可承受中等强度的径向载荷，同时可承受小幅度的轴向窜动载荷，能够满足多数中低速传动场景的支撑需求，是模块化机械设计中非常常用的标准化支撑部件。
