数控专用楔形夹紧夹具结构设计

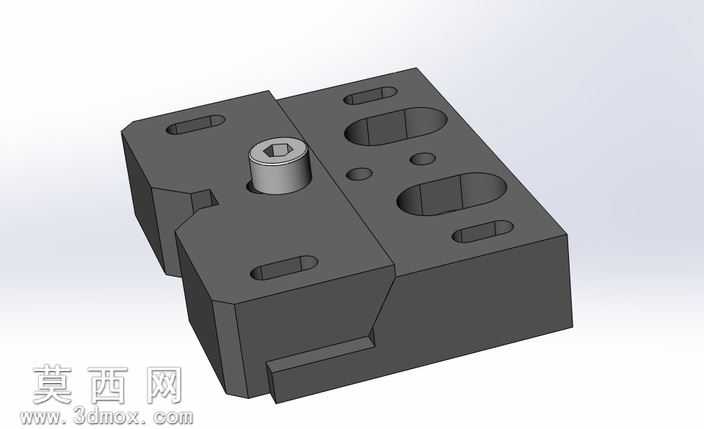

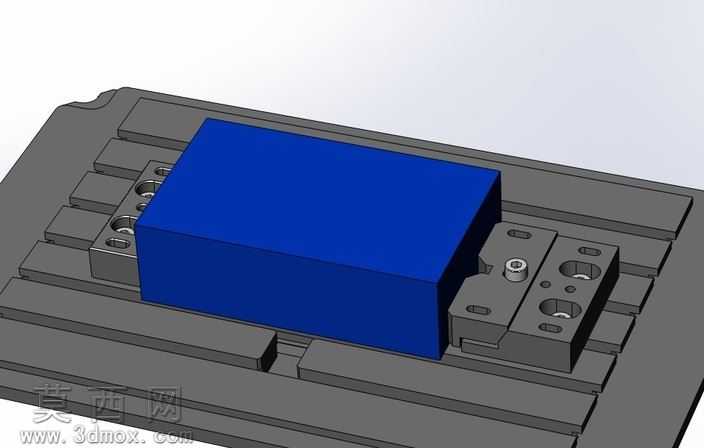

本作品为数控加工场景使用的楔形夹紧夹具，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工装的设计规范，对每一处结构尺寸进行公差适配校验，确保模型可直接对接生产加工环节的工艺要求。模型整体采用块式组合结构，主体分为固定基座与活动楔块两个核心部分，基座部分设计有多组不同规格的安装槽与定位孔，包含长圆形腰型安装孔、圆形定位销孔以及适配不同安装场景的沉头结构，可兼容多种机床工作台的安装定位需求，腰型孔的长度参数经过反复校核，可提供充足的安装位置调节余量，适配不同尺寸工件的装夹跨度要求。活动楔块部分采用斜楔自锁结构设计，楔面角度经过力学计算选定，确保夹紧状态下可实现可靠自锁，不会因加工过程中的切削振动出现松脱问题，楔块顶部配置内六角圆柱头锁紧螺钉，螺钉安装位置与楔块的传力路径完全重合，拧紧螺钉时可将垂直方向的锁紧力均匀转化为楔块水平方向的夹紧力，夹紧力传递平稳无偏载，可有效避免装夹过程中工件出现变形问题。模型渲染阶段采用金属哑光材质模拟实际夹具的碳钢材质质感，对安装孔、楔面、螺钉头等细节结构做了边缘倒角与光影处理，清晰展现各部分的结构衔接关系，基座与楔块的配合面做了贴合度校验，建模时预留了合理的滑动配合间隙，既保证楔块可顺畅滑动实现夹紧与松开动作，又不会因间隙过大导致装夹精度下降。设计过程中充分考虑夹具的使用场景，整体结构无冗余设计，外形规整无突出尖锐结构，可在多工位数控加工台面上密集排布使用，有效提升加工工位的空间利用率，各部分结构均采用常规机加工艺即可完成生产，无特殊复杂曲面结构，加工成本可控，同时模型对所有棱边做了工艺倒角处理，既去除加工毛刺提升使用安全性，也可提升夹具整体的结构强度，避免应力集中导致的部件开裂问题。
