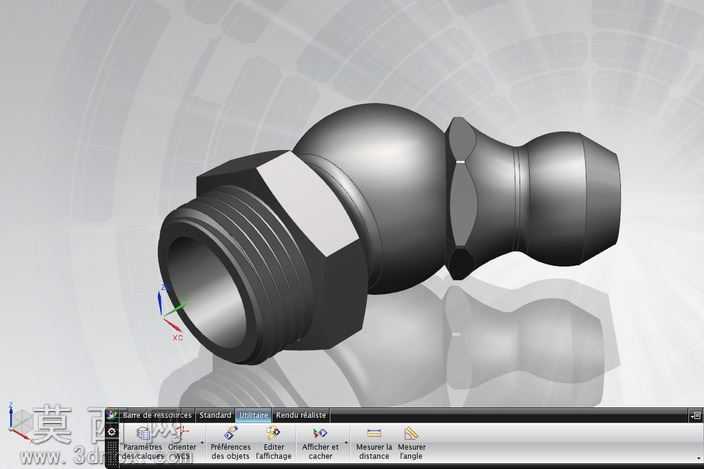

45度角B型黄油嘴润滑接头三维设计

本作品为45度角B型黄油嘴润滑接头的三维建模设计，建模过程中严格遵循机械润滑配件的行业尺寸规范，首先通过草图绘制确定接头底部外螺纹的公称直径、螺距、牙型角参数，采用螺旋扫描特征生成标准外螺纹结构，保证螺纹部分的配合精度符合通用五金配件的装配要求。接头中部的六角拧动部位采用拉伸切除结合倒角特征制作，精准还原六角对边尺寸、对角尺寸以及端部的过渡倒角，确保实际使用时扳手能够完全贴合受力，不会出现打滑磨损的问题。中部的球形转向腔体采用旋转特征生成主体轮廓，再通过曲面切除制作出45度倾斜的出油嘴衔接结构，保证出油嘴与主体腔体的连通路径光滑无死角，避免润滑脂输送过程中出现堵塞残留。顶部的出油嘴部分同样采用旋转特征构建，端部的出油小孔采用拉伸切除制作，同时在出油嘴与球形腔体的衔接处做圆角过渡处理，消除应力集中点，提升接头的结构强度。材质渲染阶段采用金属镀铬材质参数，调整材质的反射率、粗糙度、环境光遮蔽参数，还原五金配件表面光亮的金属质感，同时在螺纹、六角棱边、球形曲面的衔接处添加细微的磨损质感，让渲染效果更贴近真实工业配件的视觉表现。建模过程中对所有配合面做了公差预留设计，底部外螺纹与安装基体的内螺纹配合间隙控制在合理范围，六角部位的尺寸公差符合手动工具的操作要求，45度的倾斜角度经过反复校准，确保在狭窄安装空间内也能顺利对接注油枪完成润滑作业。整体模型的结构完全还原实物的功能逻辑，内部润滑油道全程做顺滑过渡处理，没有突兀的直角转折，能够保证润滑脂在压力作用下顺畅输送到润滑点位，同时各部位的壁厚均匀一致，避免加工过程中出现缩孔、变形等缺陷，可直接用于产品开模前的结构验证、装配干涉检查以及产品展示渲染使用。
