防爆型铠装温度传感器结构设计

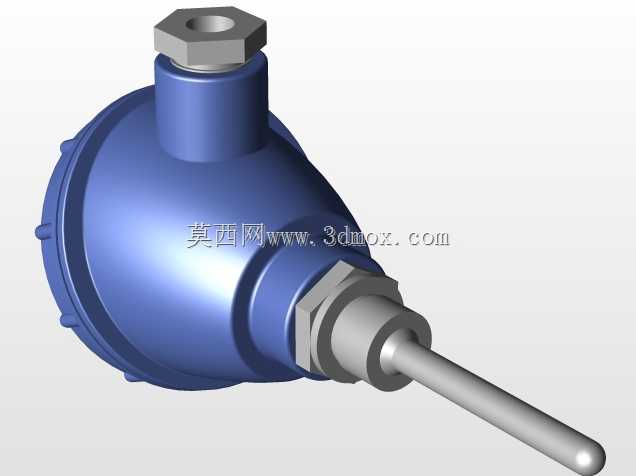

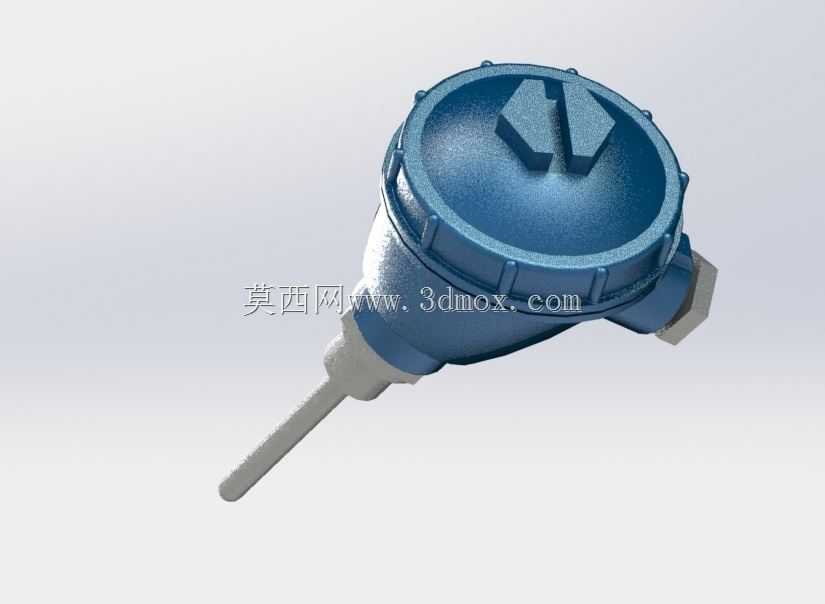

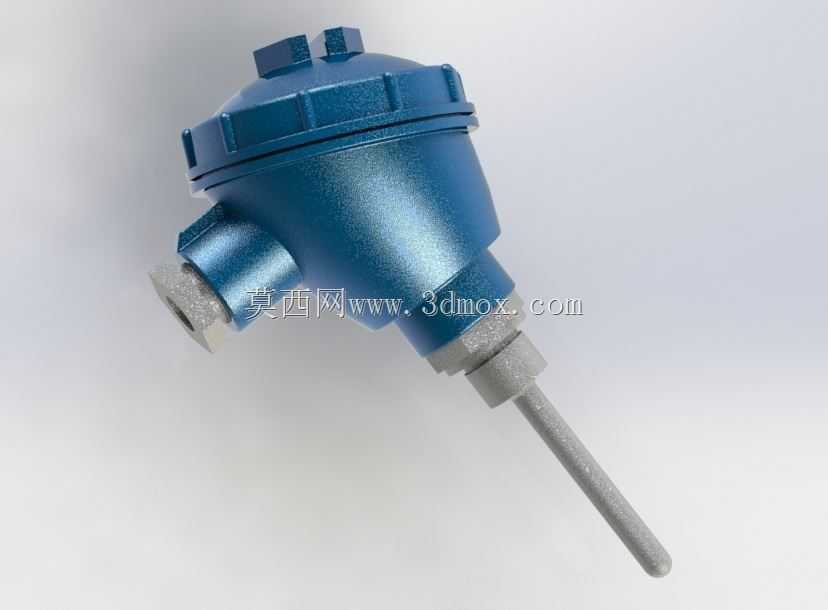

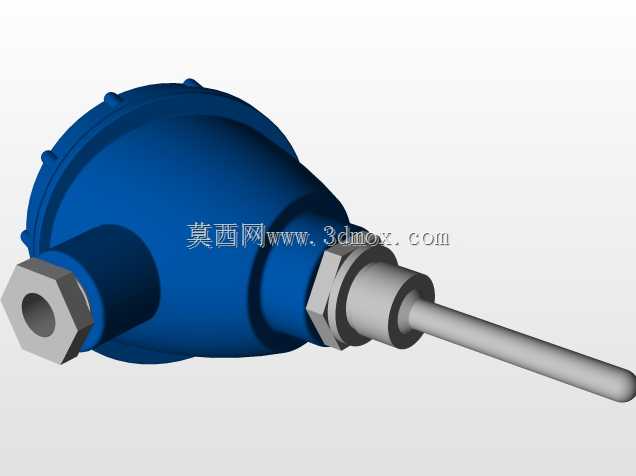

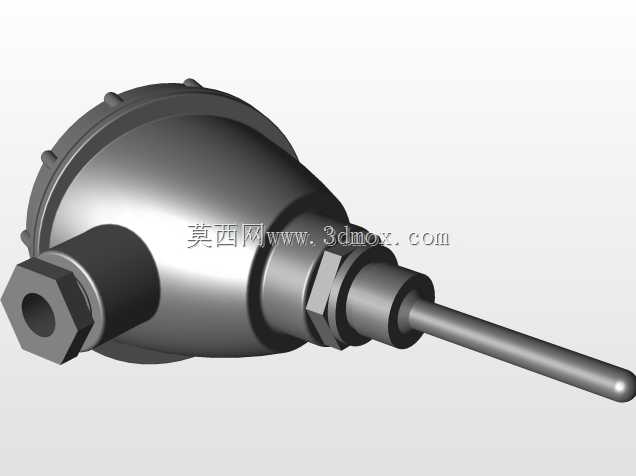

这款温度检测元件主要面向工业现场存在易燃易爆混合气体的危险测温场景，可适配石油炼化、化工反应、燃气输送、锅炉管网等多种严苛工况下的介质温度实时采集需求，作为工业自控系统的前端感知部件，能够将接触到的介质温度参数转化为标准电信号传递给后端控制单元，为生产过程的温度闭环调控、超限报警、安全联锁提供核心数据支撑。产品整体采用防爆结构设计思路，顶部的接线腔体采用高强度铝合金压铸成型，壳体表面做了蓝色静电喷塑处理，既提升了户外环境下的耐腐蚀抗老化能力，也满足防爆设备的外壳强度要求，腔体结合面采用符合隔爆标准的止口配合结构，能够在内部元件意外出现打火燃爆时，阻止火焰沿结合面缝隙向外传递，避免引爆外部环境中的易燃易爆介质。接线腔体侧面预留了标准电缆引入接口，可适配防爆格兰头完成进线密封，内部设置了独立的接线端子排，方便现场布线时完成信号线的快速接驳，顶部的端盖采用旋合式结构，配合密封胶圈实现腔体的IP65以上防护等级，可阻挡现场的粉尘、水汽侵入腔体内部影响电气连接可靠性。下部的感温探头采用铠装结构设计，金属保护套管内部填充高密度绝缘导热材料，将感温芯件牢牢固定在套管中心位置，既保证了温度传导的响应速度，也让探头具备优秀的抗振动、抗冲击性能，可适应管道内高速流体冲刷、设备运行振动等复杂现场条件。在安装边界设计上，探头与接线腔体的连接部位设置了标准外螺纹安装接口，用户可根据现场安装需求选配配套的焊接底座、锁紧螺母等配件，直接在管道、设备外壁完成开孔固定，探头插入深度可根据现场管道直径、介质流速做对应选型调整，保证感温端部处于介质流道的核心区域，避免因安装位置偏差导致的测温误差。整体外形尺寸完全参照实物产品的实际安装参数还原，各部件的配合间隙、接口尺寸都和真实产品保持一致，可直接用于工业自控系统的设备布局模拟、安装干涉校验、运维培训演示等场景，帮助设计人员在项目规划阶段提前确认传感器的安装空间、走线路径，避免现场施工时出现尺寸不匹配、安装空间不足等问题。
