立式加压料斗喷砂罐体结构设计

该立式料斗喷砂装置是表面处理作业环节的核心承压储料供料单元，广泛应用于五金工件除锈、钢结构防腐前处理、铸件清砂、非金属材质表面毛化等工业加工场景，可适配开放式喷砂作业工位、固定喷砂房配套产线，也可搭配移动轮组实现户外现场喷砂作业的供料需求，能够为喷砂作业提供稳定的磨料存储与加压输送支撑，解决传统喷砂作业中磨料供给不均、承压密封性不足、出料堵塞的常见问题。

从设备实际用途来看，该装置主要承担磨料存储、压力保持、定量出料的核心功能，作业时罐体内保持稳定的压缩空气压力，将罐内存储的石英砂、钢丸、棕刚玉等各类喷砂磨料通过底部出料口与输送软管均匀输送至喷枪端，配合压缩空气射流实现磨料的高速喷射，完成工件表面的氧化层去除、毛刺清理、粗糙度调整等加工工序，相比普通重力式供料结构，加压式料斗结构能够提供更高的出料压力，适配长距离输送、大冲击力的喷砂作业需求。

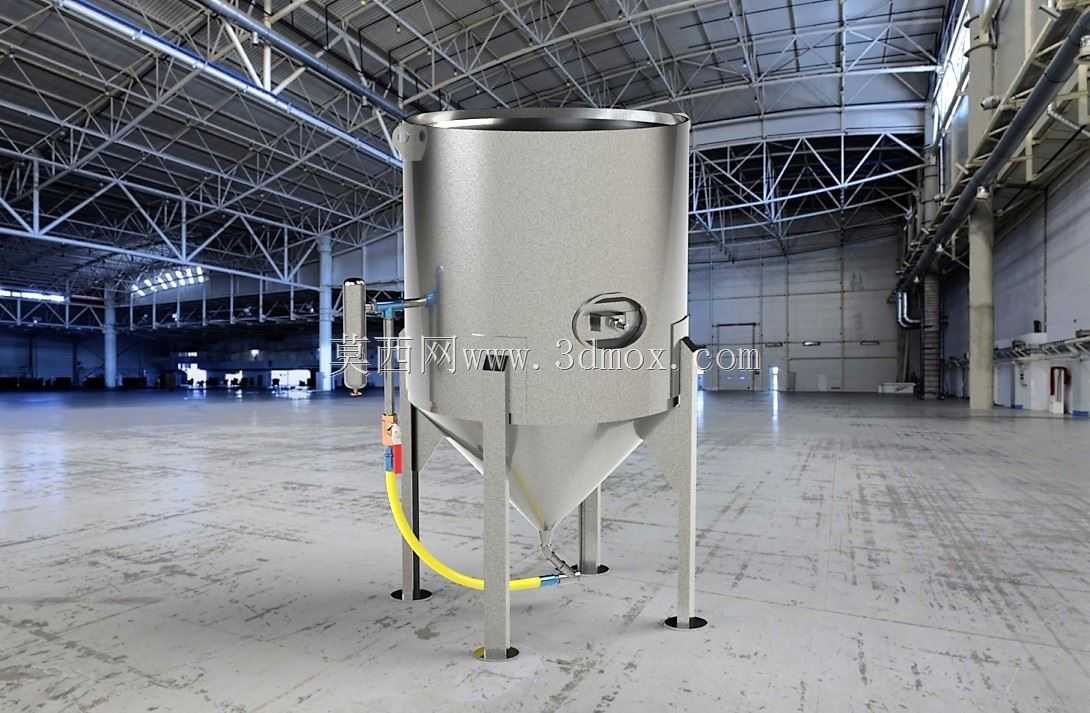

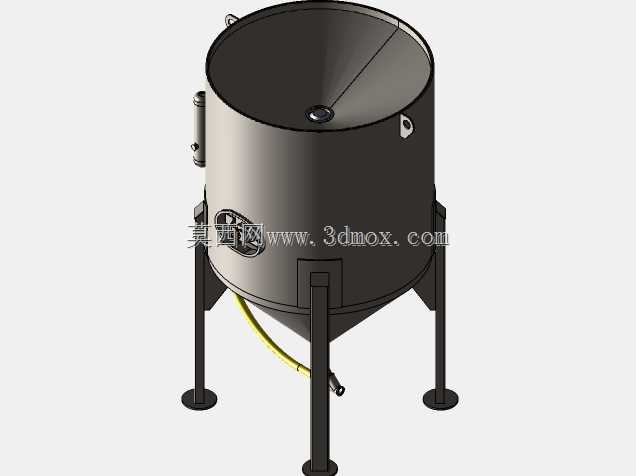

产品功能特性上，整体采用立式圆柱加锥底的结构设计，圆柱段罐体提供充足的磨料存储容积，锥底结构依靠磨料自重实现自然汇料，避免磨料在罐内堆积架桥导致的出料中断；罐体侧面设置密封检修口，可快速完成磨料补充、罐内清理与易损件更换作业；侧边配套的气路控制组件可实现罐内压力调节、进气通断控制、磨料流量微调，适配不同材质工件、不同加工要求的喷砂作业参数需求；罐体底部的出料接口搭配快装结构，可快速连接不同规格的输料软管，降低管路连接的操作难度。

设计思路层面，整体结构优先考虑承压稳定性与磨料流动性，圆柱罐体采用等壁厚设计，配合环向加强结构保证加压作业时的结构强度，避免长期承压出现罐体变形；锥段的倾斜角度经过反复校核，大于各类常用喷砂磨料的自然安息角，保证磨料能够在无额外辅助结构的情况下顺畅流向出料口，减少磨料残留；支腿采用三点式支撑结构，保证设备放置的稳定性，支腿底部设置可调脚垫，可适配不平整的车间地面安装需求，调整设备水平度避免罐体倾斜导致的磨料偏载；气路管路沿罐体侧面排布，采用硬管固定加软管连接的组合方式，既保证管路连接的可靠性，又可抵消作业过程中的管路振动，避免管路连接处松动漏气。

外形尺寸与安装边界上，该装置整体占地范围较小，圆柱段外径适配常规车间通道的通行宽度，可顺利通过标准车间门完成工位转移；设备整体高度适配常规车间厂房的层高要求，顶部加料口的高度符合人工加料的操作高度范围，无需额外搭建加料平台；支腿的安装固定点位预留了膨胀螺栓安装孔，长期固定工位可直接通过膨胀螺栓与地面固定，移动使用场景下可在支腿底部加装脚轮组件，无需改动主体结构即可实现移动功能；设备侧边的操作组件全部布置在人体站立可触及的高度范围内，作业人员无需登高即可完成压力调节、气路开关等全部操作，兼顾使用安全性与操作便捷性。
