DM860D两相步进电机驱动器结构设计

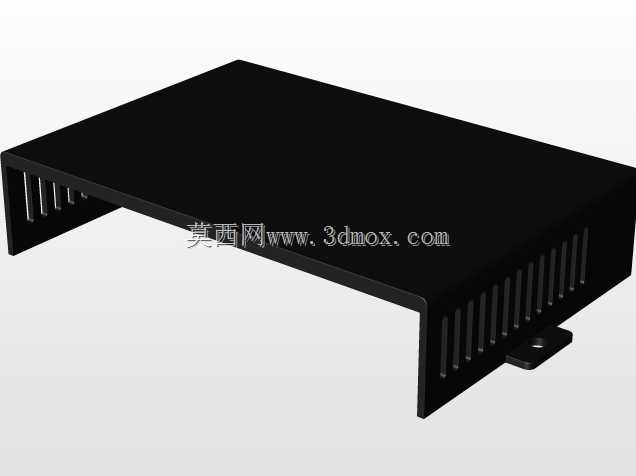

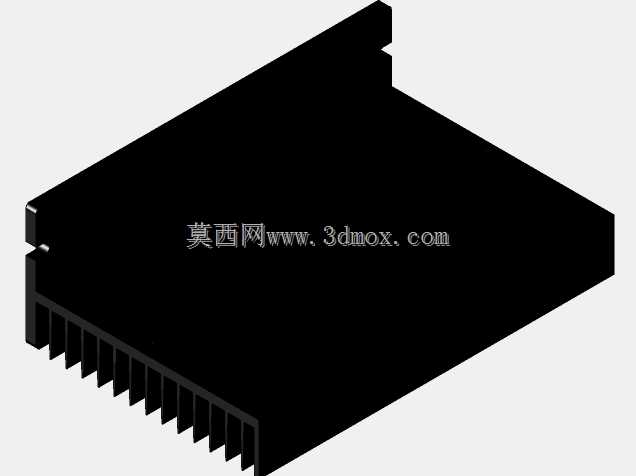

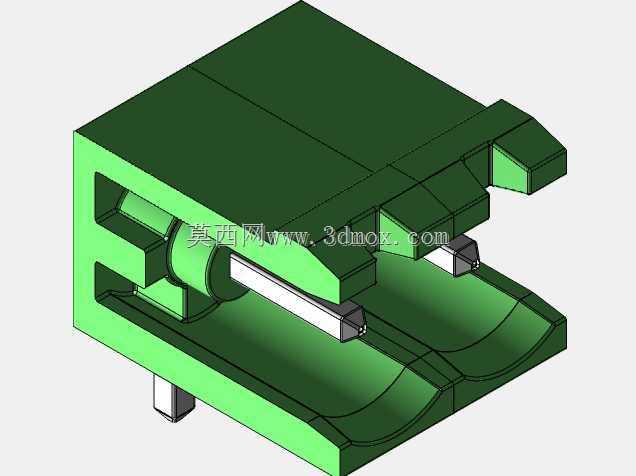

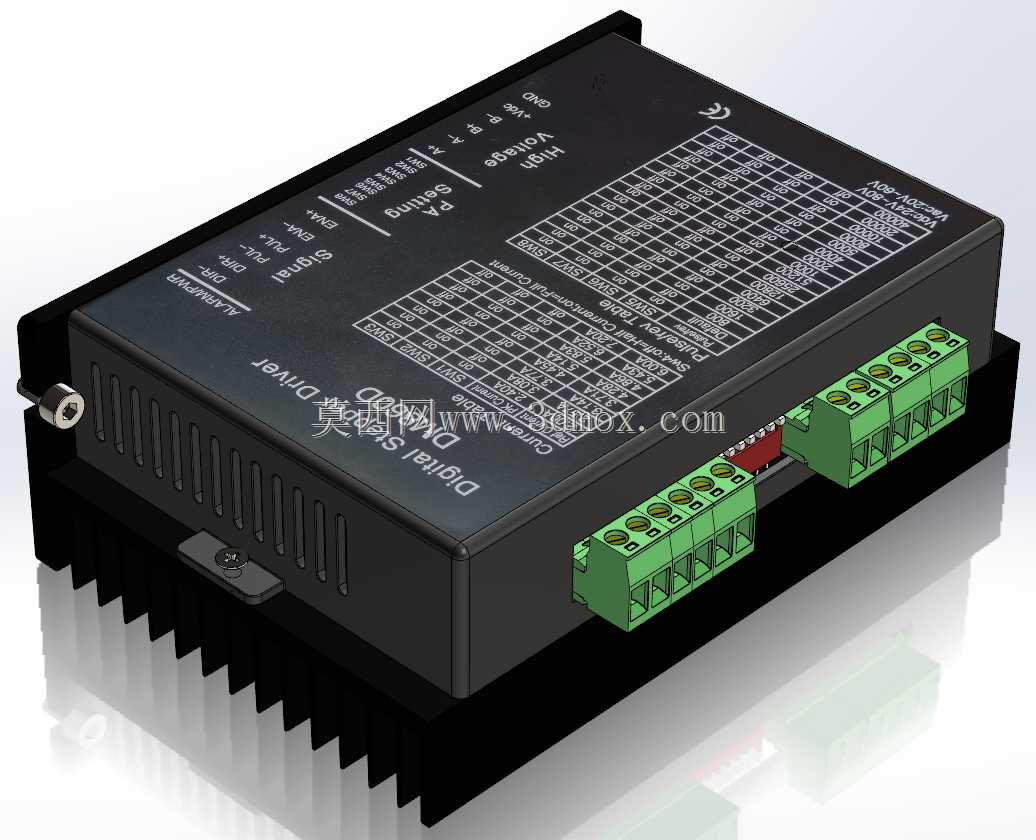

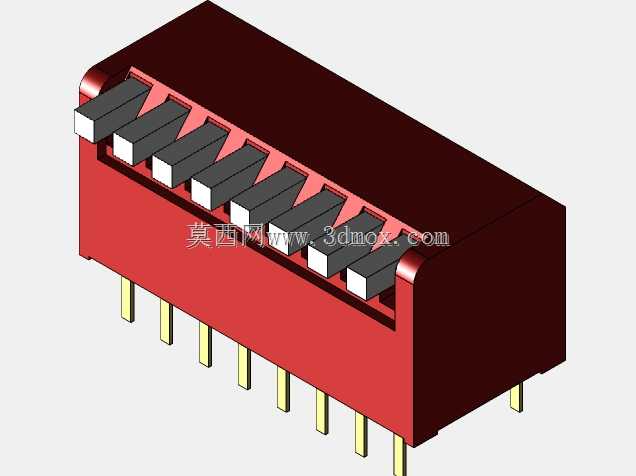

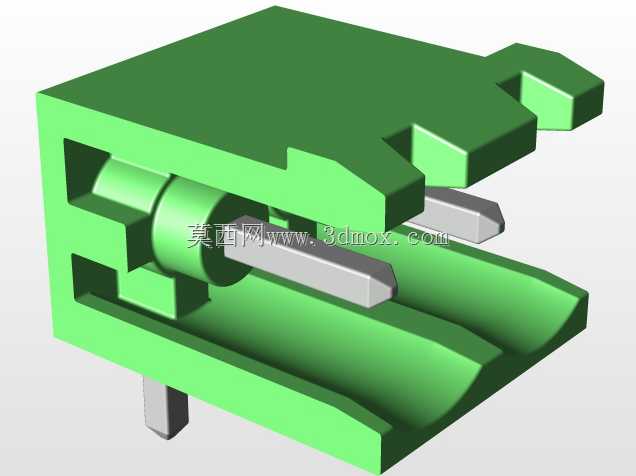

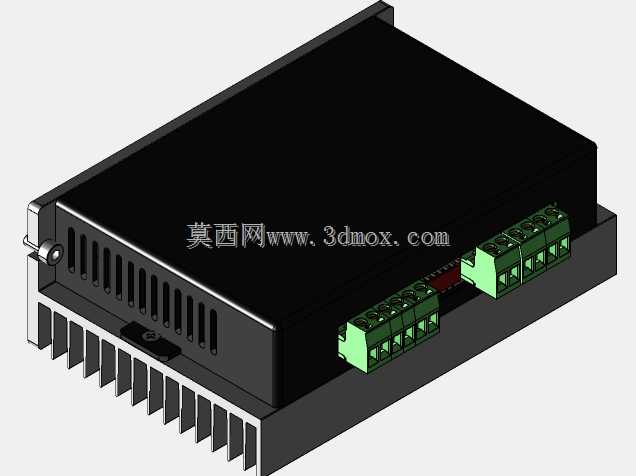

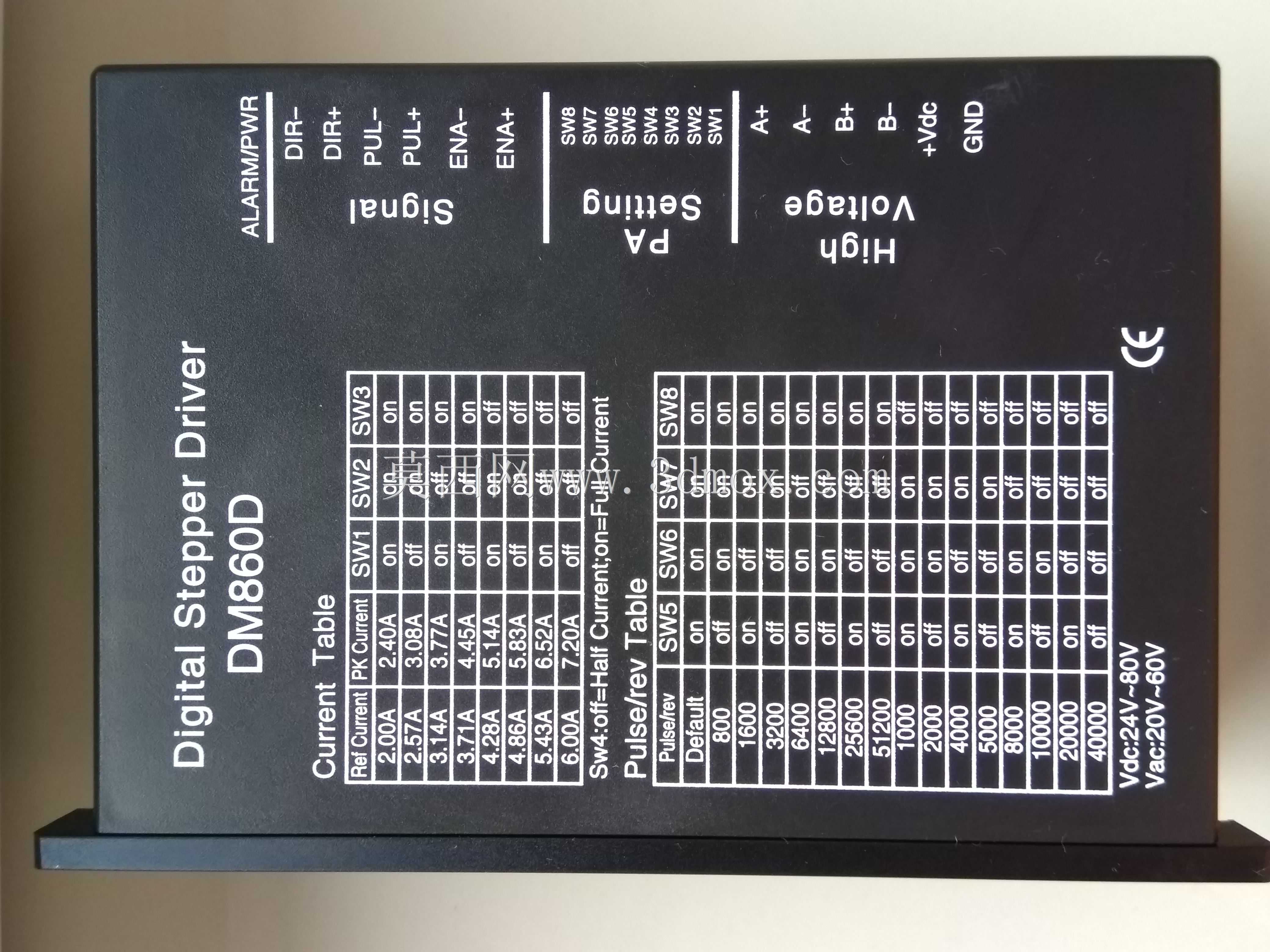

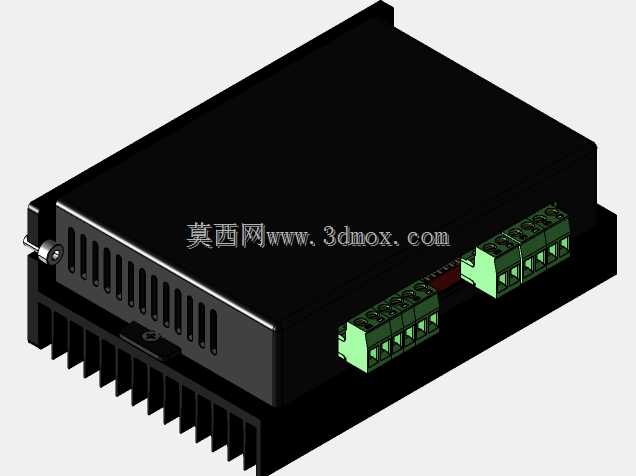

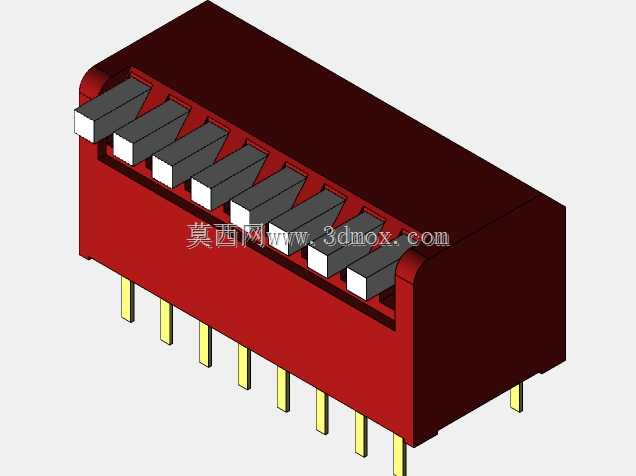

这款DM860D步进电机驱动器，是两相混合式步进电机驱动控制的核心配套部件，广泛应用于数控加工设备、自动化生产线、3D打印设备、纺织机械、包装机械、雕刻设备等需要精准步进运动控制的工业场景中，承担着将控制脉冲信号转化为电机角位移输出的核心作用，是保障步进电机运行平稳性、定位精度与扭矩输出的关键装置。从实际功能特性来看，该驱动器支持最高256细分的电流输出调节，可适配86系列两相混合式步进电机的驱动需求，能够有效降低电机运行时的低频振动，提升低速运行的平稳性，同时支持宽范围的供电电压输入，可匹配不同功率等级的配套电源，满足不同负载工况下的扭矩输出要求。驱动器侧面设置的拨码开关阵列，可用于快速配置细分档位、输出电流参数，无需额外软件调试即可完成基础参数设置，适配不同工况的快速部署需求；两侧的绿色接线端子排分别对应电源输入、电机绕组接线、控制信号输入接口，端子排布遵循强电与弱电分离的设计原则，既方便现场接线操作，也能减少强电回路对弱电控制信号的干扰，提升设备运行的抗干扰能力。在产品设计思路上，这款驱动器采用一体化散热壳体结构，壳体侧边设计有密集的平行散热鳍片，可在自然对流或加装辅助风扇的场景下快速带走功率器件工作产生的热量，避免长时间高负载运行下的过热保护触发，保障设备连续运行的稳定性；壳体表面印刷的参数对照表，清晰标注了不同拨码组合对应的参数配置，现场调试人员无需查阅说明书即可快速完成参数核对与调整，降低现场调试的操作门槛。从外形尺寸与安装边界来看，这款驱动器采用长方体紧凑型结构设计，底部预留有标准的安装固定孔位，可直接通过螺丝固定在设备电控柜的安装板上，安装孔位间距符合工业电控部件的通用安装规范，可兼容多数现有设备的安装位尺寸，无需额外改造安装结构即可完成替换部署；接线端子的伸出高度、拨码开关的操作空间都预留了足够的操作余量，即使在电控柜内布线密集的场景下，也能顺利完成接线与参数调整操作，不会出现操作空间不足导致的接线困难、参数调整不便等问题。驱动器整体的外壳采用硬质绝缘材质制作，既可以为内部的功率电路板、驱动芯片提供足够的结构防护，避免现场安装、运维过程中的磕碰损坏，也能实现内部带电部件与外部安装结构的绝缘隔离，提升电控系统的用电安全性。
