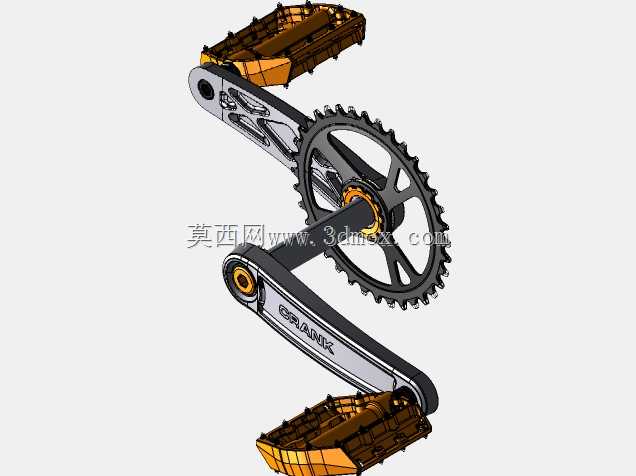

山地车传动曲柄牙盘结构设计

这套山地车曲柄牙盘组件是山地自行车传动系统的核心动力输入部件，主要应用于越野山地车、运动休闲山地车的传动系统搭建与改装替换场景，承担着将骑行者的脚踏踩踏力转化为链条传动力的核心作用，是决定骑行发力效率、传动稳定性与骑行体验的关键部件。在实际骑行场景中，该组件需要应对非铺装路面的颠簸冲击、高频踩踏的交变载荷，以及泥泞、涉水等复杂户外环境的考验，因此设计过程中对结构强度、受力合理性、轻量化表现都有着较高的要求。从功能特性来看，该组件采用单盘式链轮设计，适配当前主流的山地车单盘传动系统，省去了前拨链器的结构复杂度，既降低了户外骑行的故障概率，也减少了传动系统的整体重量；曲柄采用中空仿生镂空结构设计，在保证曲柄整体抗弯、抗扭强度的前提下，尽可能去除非受力区域的多余材料，实现轻量化与结构强度的平衡，曲柄表面带有防滑加强筋结构，既提升了结构刚性，也能在表面沾染泥水时减少应力集中带来的结构损伤风险。脚踏连接端采用密封轴承结构设计，能够阻挡户外骑行时的泥沙、水汽进入轴承转动副，延长转动部件的使用寿命，减少日常维护的频次。链轮采用正负齿齿形设计，能够在颠簸骑行过程中牢牢咬合链条，大幅降低链条脱落的概率，适配越野骑行的复杂路况需求。从设计思路来看，该组件的结构完全围绕山地骑行的实际受力特点展开，曲柄的受力臂长度经过优化，兼顾踩踏发力的杠杆比与骑行时的离地间隙，避免越野颠簸时曲柄磕碰地面障碍物；链轮的安装位置与中轴的配合尺寸符合通用山地车的安装标准，能够适配多数规格的山地车中轴组件，具备较好的通用性。在安装边界上，该组件的中轴连接位采用通用花键配合结构，两侧曲柄的安装间距符合山地车的标准踏距范围，脚踏安装螺纹采用通用标准规格，能够适配绝大多数市售山地车脚踏产品，链轮的齿比设定兼顾爬坡发力与平路巡航的转速需求，能够满足不同骑行场景的使用需求。整体结构在细节处做了大量适配户外使用的优化，比如边缘的圆角处理避免应力集中，配合面的公差设计保证装配后的同轴度，减少转动时的晃动与动力损耗，让骑行发力的传递更加直接顺畅。
