钣金折弯成型冲压弯曲工装结构

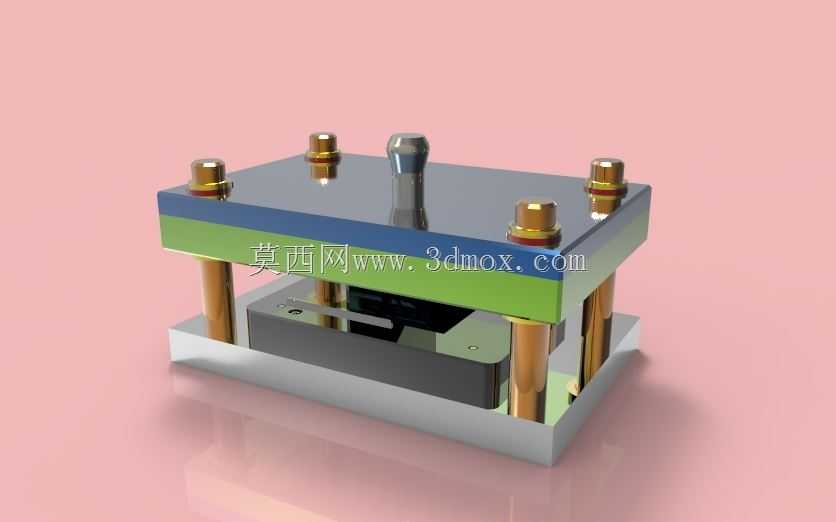

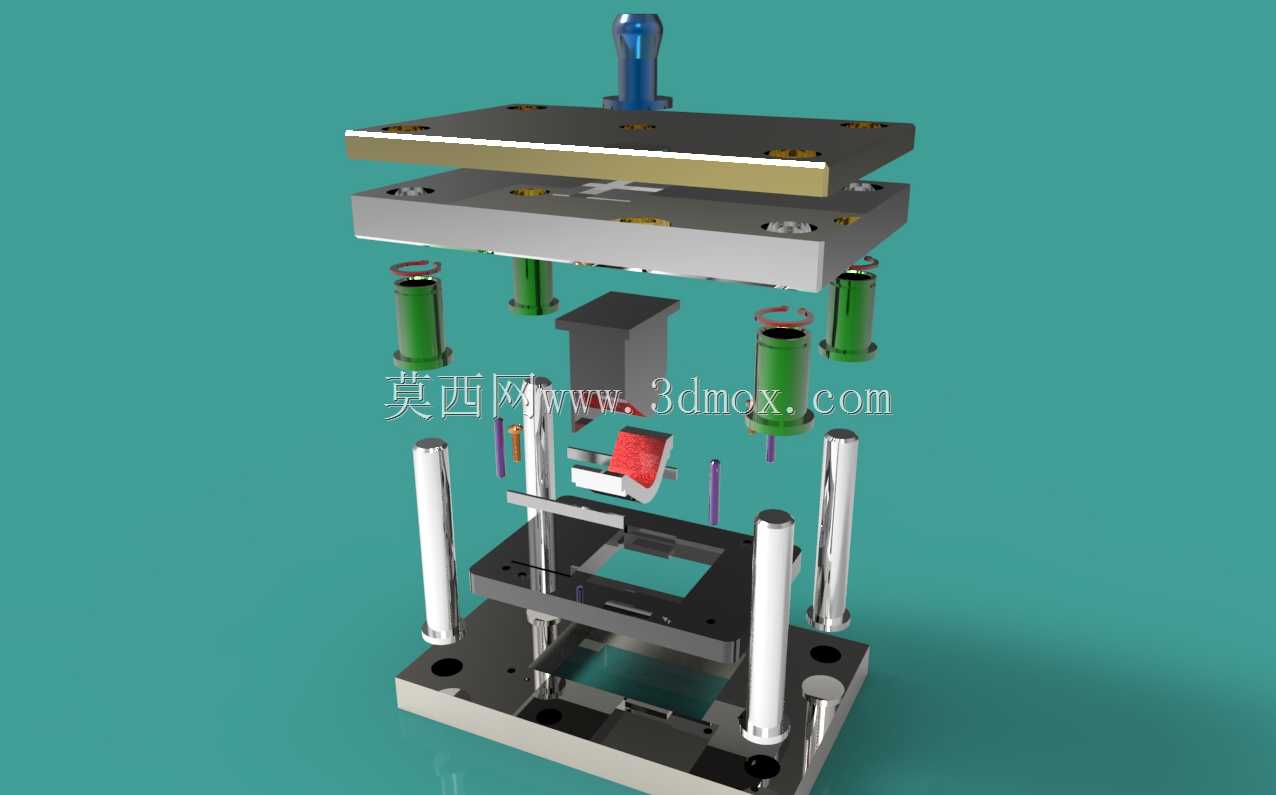

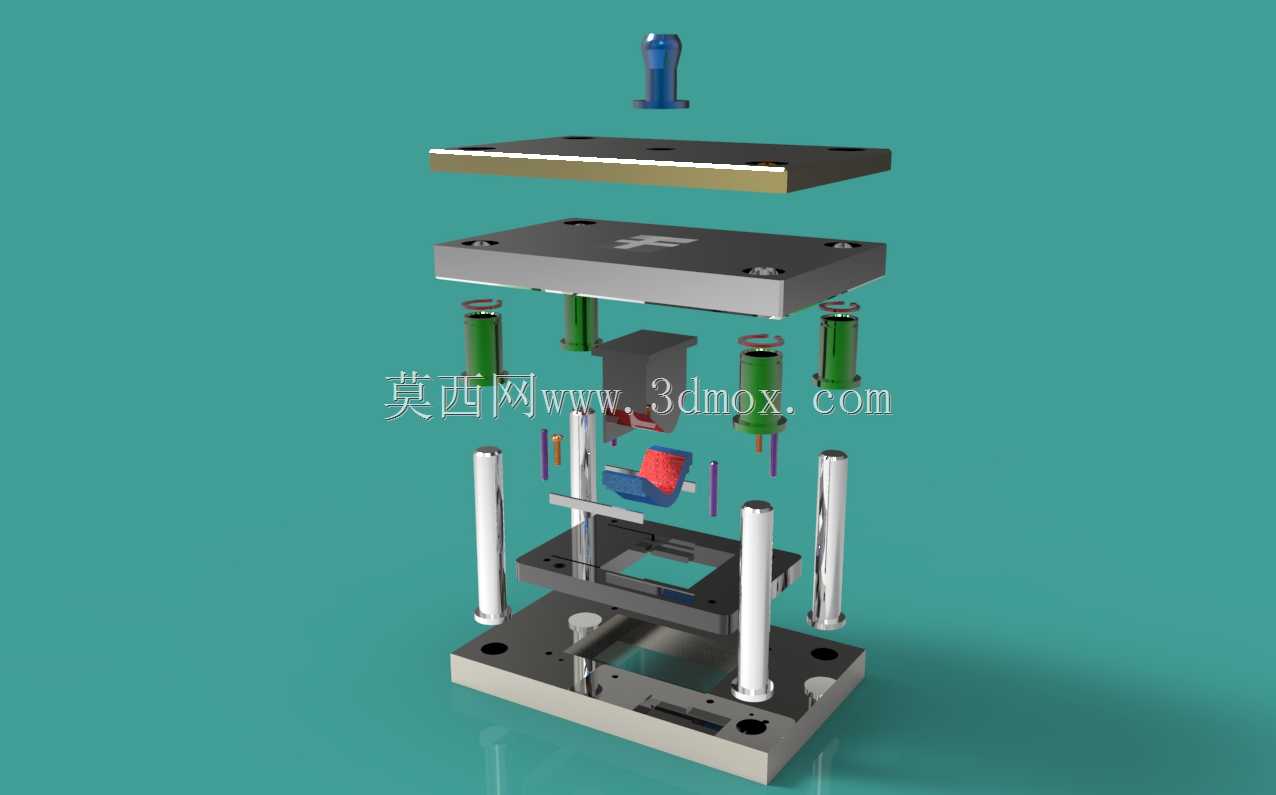

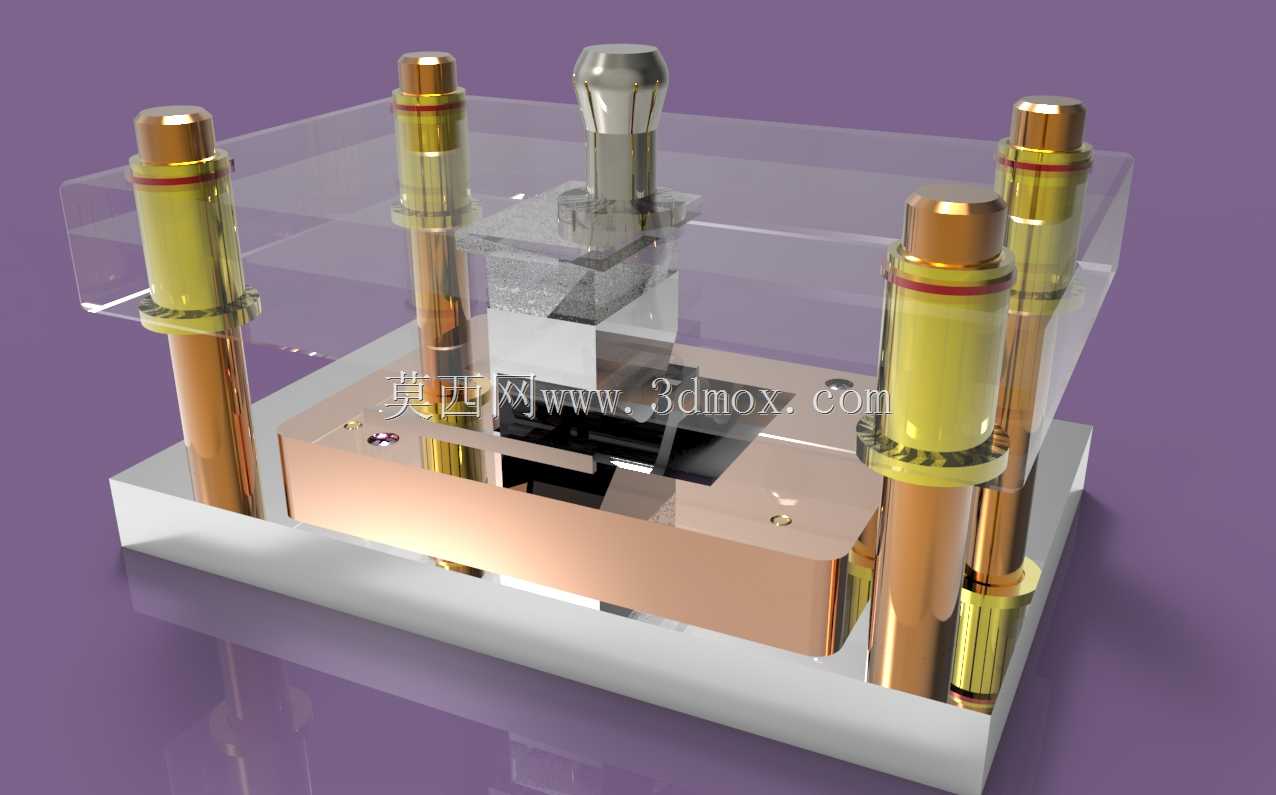

该套弯曲成型工装主要应用于五金钣金加工领域的中小规格金属板材折弯工序，常见于家电五金配件、小型五金结构件、低压电器金属壳体的批量冲压生产场景，适配常规开式单点压力机的安装接口，可直接挂载在对应吨位的冲压设备上完成连续折弯作业。工装整体采用上下模分体式导柱导向结构，上模部分通过模柄与压力机滑块端固定连接，随滑块完成上下往复的冲压行程，下模部分通过底座的安装孔位与压力机工作台面锁附固定，整体安装边界适配常规台面尺寸的中小型冲压设备，无需额外改造工作台即可完成装夹调试。从功能设计来看，该工装针对特定角度的钣金折弯需求做了成型型面的匹配设计，上模的折弯冲头与下模的成型凹槽做了精准的间隙配合，可保证冲压后工件的折弯角度一致性，避免出现折弯回弹超差、棱边压伤、成型面起皱等常见冲压缺陷；导柱与导套采用垂直对称布置，分布在模架的四个边角位置，可在合模过程中提供稳定的导向精度，抵消冲压过程中的侧向力，避免上下模出现错位啃模的问题，延长工装的整体使用寿命。模架内部设置了弹性卸料结构，通过对称布置的弹性元件提供卸料力，在冲压完成上模回程时，可将卡在上模的工件平稳推出，避免工件随上模上行出现变形移位，无需人工手动卸料，提升连续冲压作业的操作安全性与生产效率。上下模的成型部件采用分体式装配设计，当加工不同厚度或者不同折弯半径的工件时，仅需更换对应的成型镶块即可，无需整体更换模架，大幅降低多品种小批量生产时的工装投入成本。模座部分采用加厚钢板加工而成，整体刚性充足，可承受连续冲压过程中的冲击载荷，减少冲压过程中的模架形变，保证长期批量生产时的成型精度稳定性，导柱表面做了硬化处理，耐磨性能优异，可承受长期往复滑动的磨损，降低日常维护的频次。
