偏心式批量钻孔辅助夹紧工装结构

这款偏心式辅助夹紧设备，主要面向机械加工领域的批量钻孔生产场景，针对弹壳类特定型号工件的孔加工工序设计，可直接适配常规钻床工作台的安装基准，无需额外改造原有加工设备的装夹平台，能够快速嵌入现有批量加工流水线，替代传统手动压板、螺栓锁紧的繁琐装夹方式，大幅降低单工件装夹的辅助时间占比，提升批量加工的整体节拍效率。

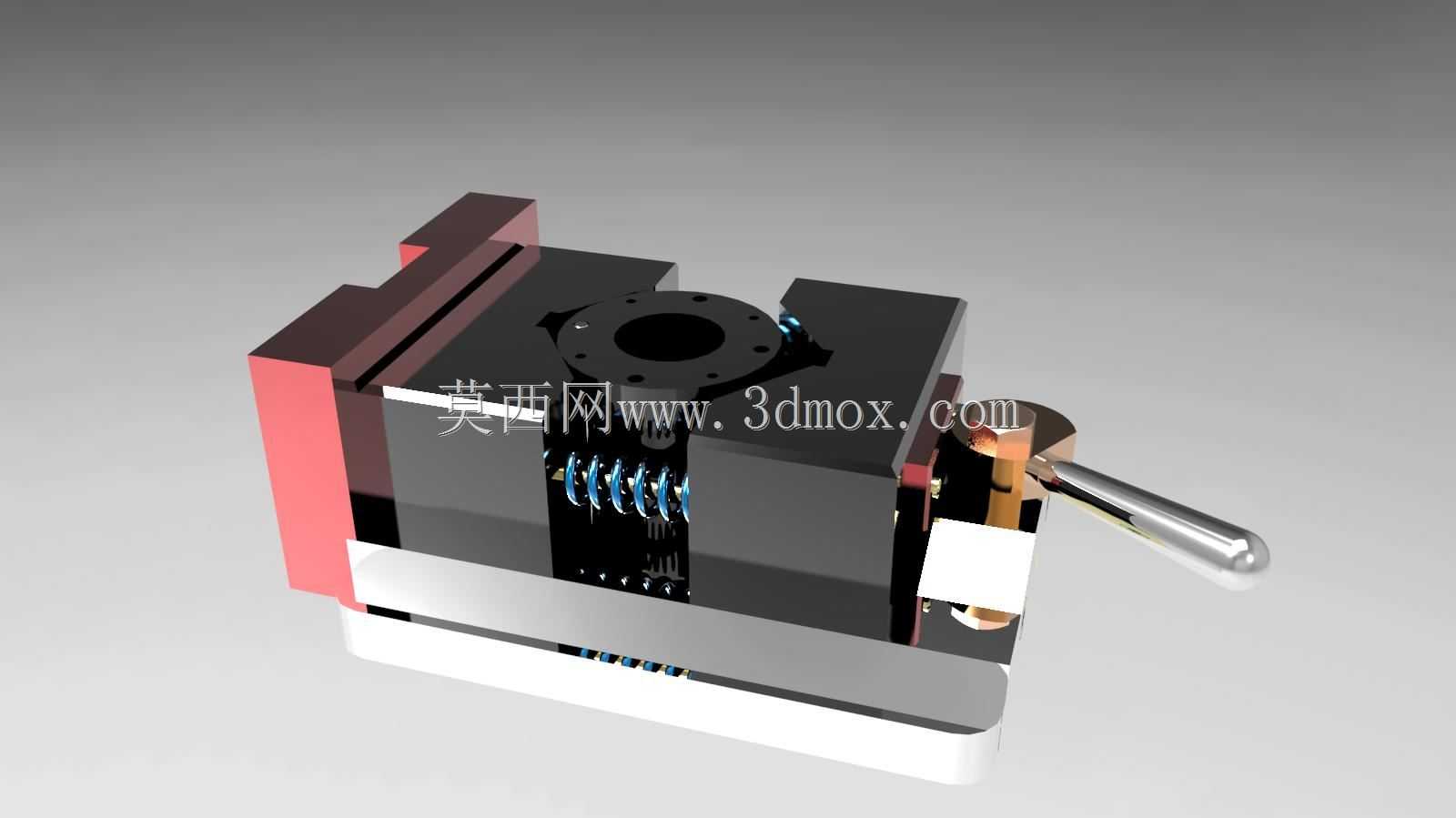

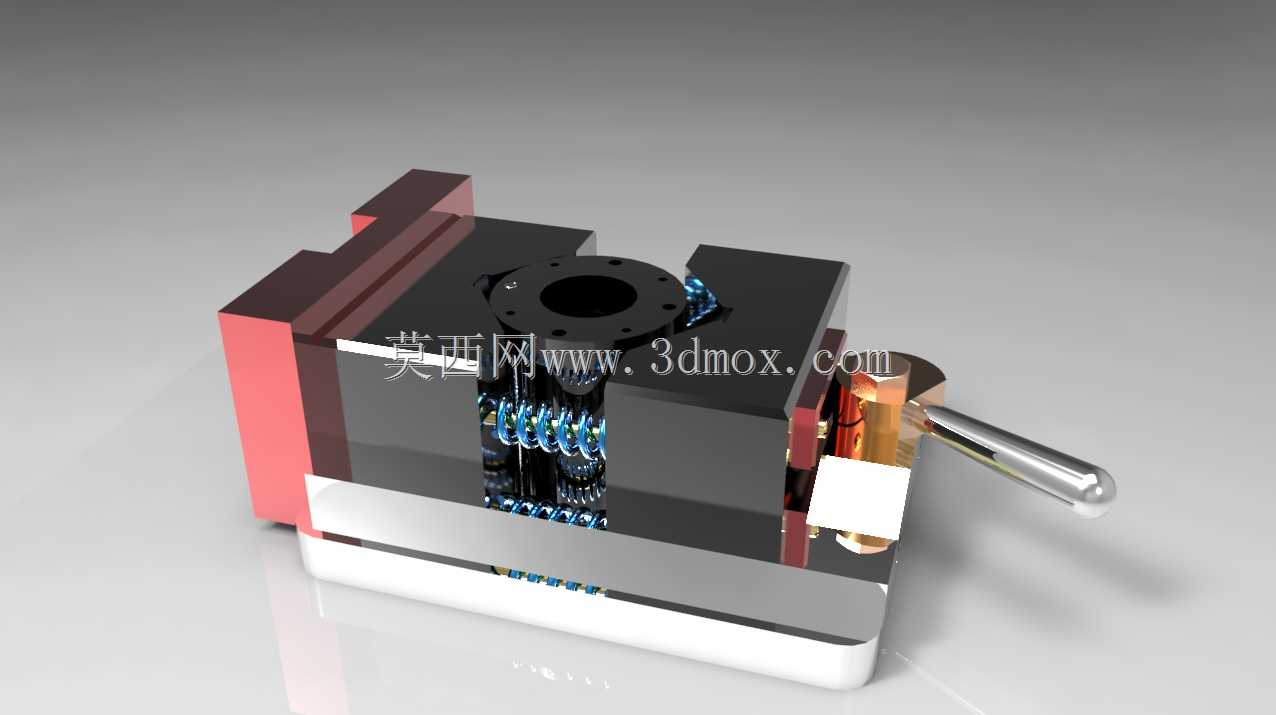

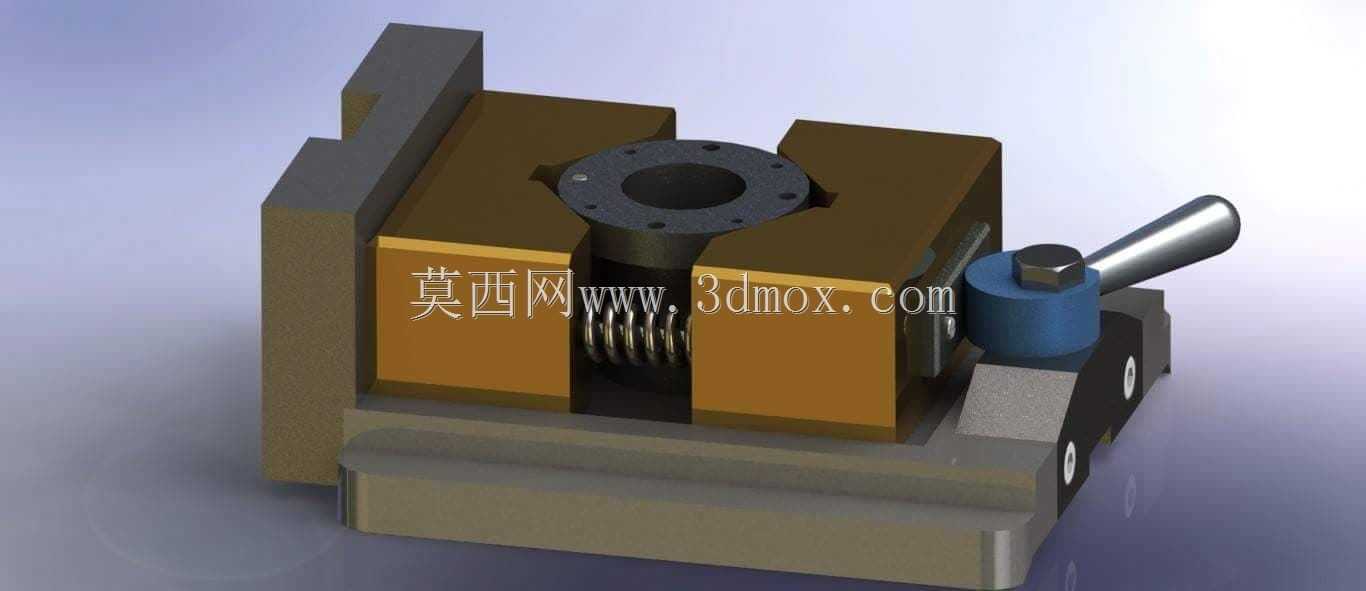

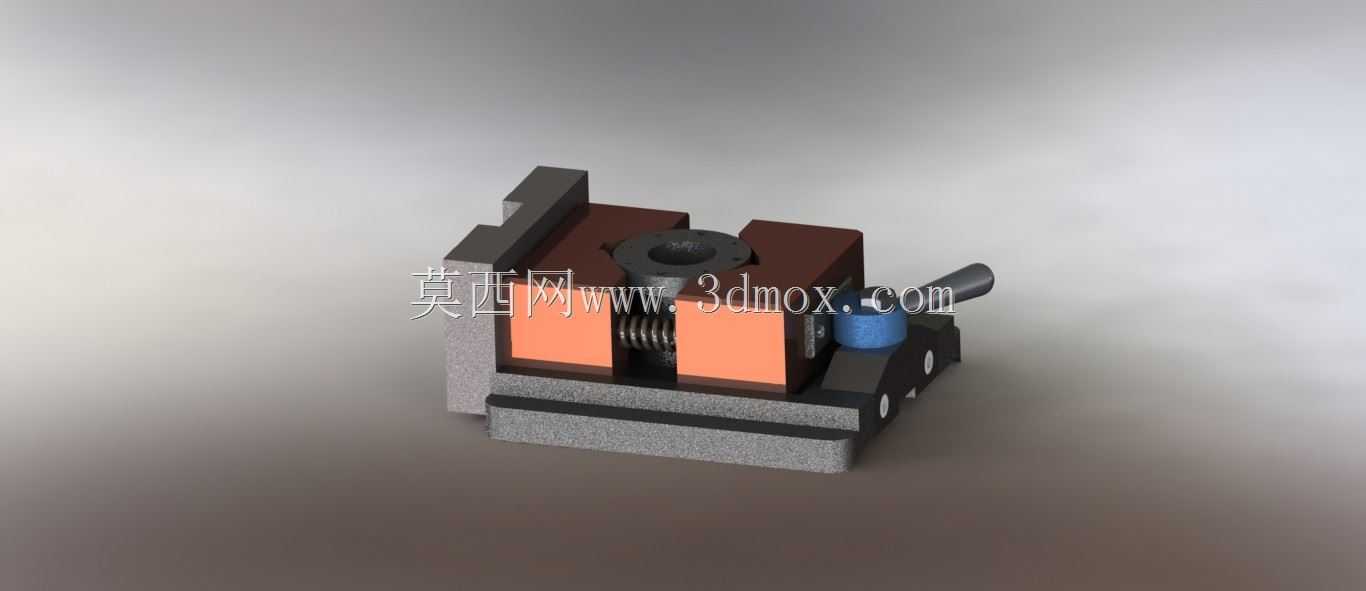

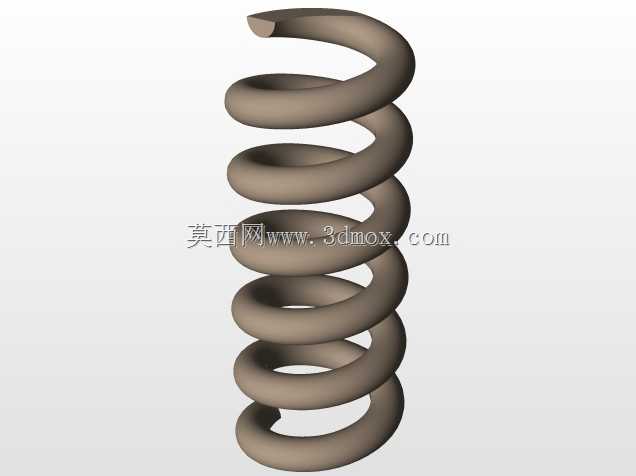

从功能特性来看，该夹紧机构采用偏心压合的核心原理，搭配侧面操作的杠杆式手柄，操作人员仅需单次扳动手柄即可完成工件的锁紧与松脱动作，无需反复拧动紧固件；夹具体内部集成了复位弹簧结构，在松脱状态下两侧夹块可自动回退至初始位置，留出足够的工件取放空间，避免装拆工件时与夹块发生磕碰干涉。夹块的定位面采用V型贴合结构，可与圆柱形弹壳类工件的外圆面形成稳定的面接触，保证装夹后工件的轴线与钻头进给方向保持垂直，有效降低钻孔过程中的工件偏移、孔位超差问题，夹紧力分布均匀，不会对薄壁类工件造成装夹变形。

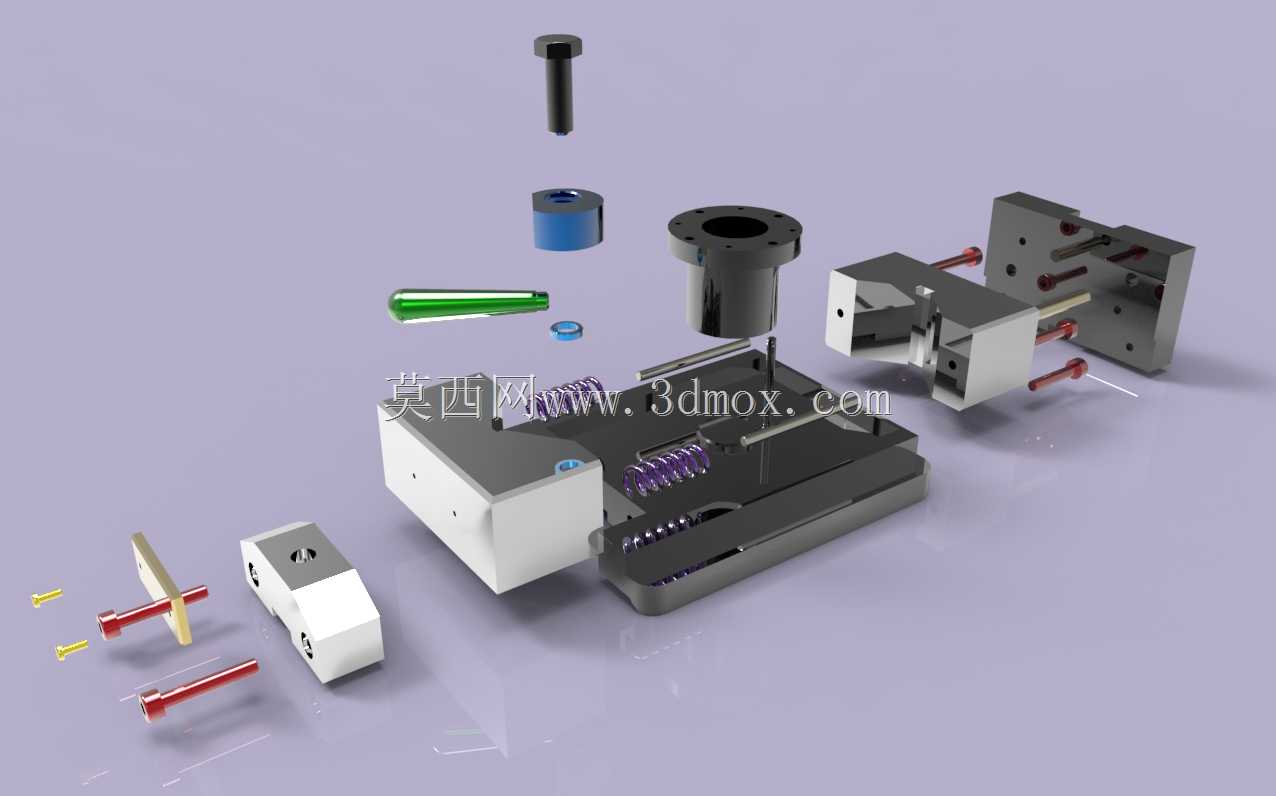

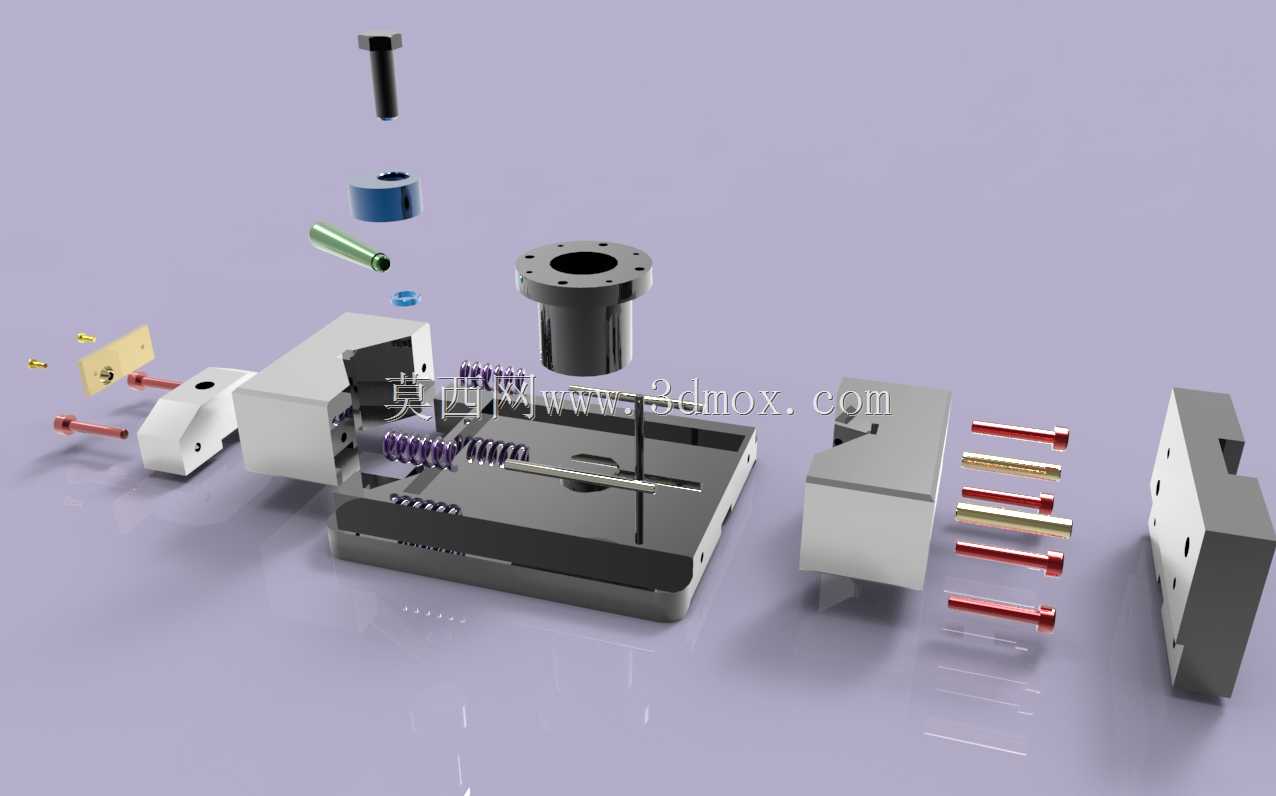

在设计思路上，该工装优先考虑了批量生产的操作便捷性与定位精度，整体采用模块化的结构布局：底部为带定位滑槽的安装基座，可直接与钻床工作台的T型槽配合，通过常规T型螺栓即可完成整体固定，安装边界适配多数中小型台式钻床、立式钻床的工作台尺寸；中部的夹块组件采用可更换设计，针对不同直径规格的待加工工件，仅需更换对应型面的夹块即可快速切换生产型号，无需重新制作整套工装，降低多品种小批量生产的工装投入成本；偏心锁紧组件设置在夹具体侧方，操作手柄的高度与角度符合人工操作的人机工程学要求，操作人员站在钻床常规操作位即可轻松完成扳动操作，无需大幅度调整作业姿态，降低长时间重复操作的劳动强度。

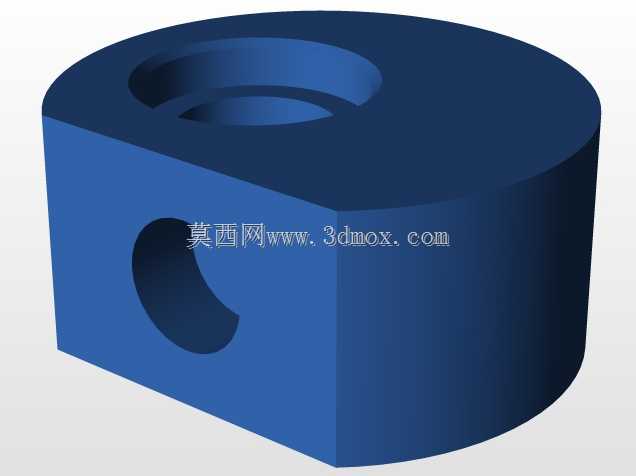

工装整体的外形结构紧凑，不会占用过多工作台操作空间，夹具体的排屑空间预留充足，钻孔过程中产生的切屑可顺着夹块间隙自然下落，不会堆积在定位面内影响后续工件的装夹精度；锁紧机构的偏心轮采用耐磨材质设计，长期重复使用后磨损量极小，可长期保持稳定的夹紧力，无需频繁调整锁紧间隙，日常维护仅需定期在铰接部位加注润滑脂即可，维护成本极低。该工装不仅适用于弹壳类工件的钻孔工序，调整夹块型面后也可适配其他轴类、套类小型零件的钻削、铰削加工装夹需求，具备较强的通用适配性。
