西门子NX数控铣削型腔加工刀路仿真

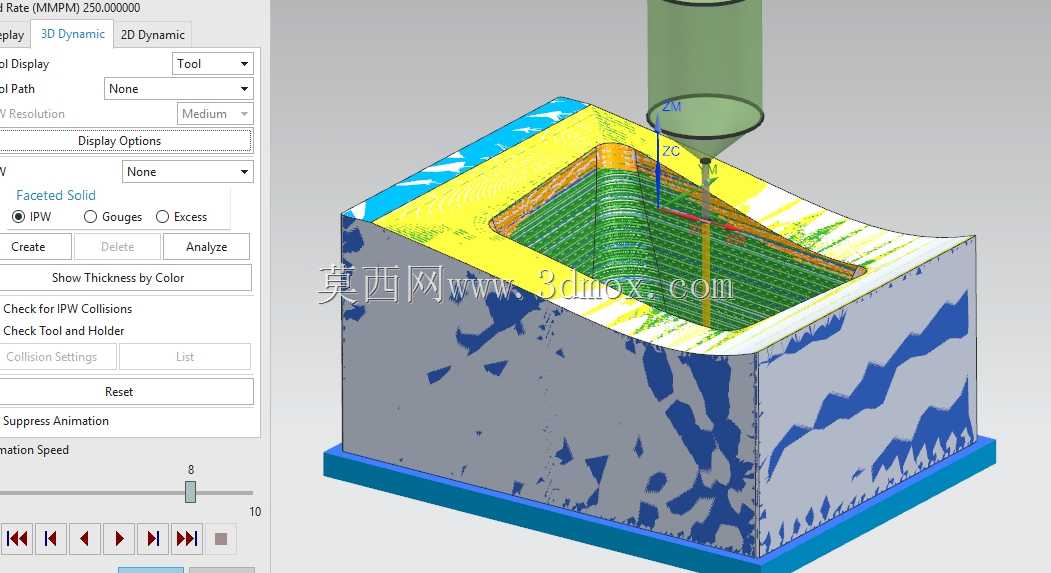

本次展示的是数控铣削加工的刀路仿真场景，对应实际生产中金属型腔类零件的粗加工工序，这类加工场景广泛应用于模具模仁加工、精密机械零件型腔成型、航空航天结构件内腔加工等领域，是机加工环节中去除大余量材料、为后续半精加工与精加工预留均匀余量的核心工序。从仿真场景可以看到，加工对象为带异形曲面侧壁的敞口型腔零件，零件底部设置了工艺装夹凸台，用于实际加工时在机床工作台上完成压板装夹，装夹边界避开了刀具走刀范围，不会产生撞刀风险。整个加工采用分层铣削的思路，刀具沿型腔轮廓逐层向下进给，刀路轨迹沿零件曲面走势均匀排布，能够保证每层切削载荷稳定，避免刀具因切削量突变产生崩刃或让刀问题。仿真界面中可以直观看到加工过程的材料去除状态，蓝色区域为未加工的毛坯余量，黄色区域为当前层已加工表面，绿色区域为刀具正在切削的走刀路径，这种可视化仿真能够在实际加工前验证刀路的合理性，排查过切、撞机、抬刀路径冗余等问题，大幅降低实际加工的试错成本。该刀路设计充分考虑了刀具的切削特性，采用顺铣的走刀方式，能够有效降低刀具磨损，提升加工表面质量，同时在型腔转角位置自动做了刀路圆角过渡，避免刀具在转角处因进给方向突变产生切削冲击，适配硬质合金立铣刀的高速切削工况。零件的外形设计兼顾了加工工艺性，型腔侧壁设置了均匀的拔模斜度，底部与侧壁衔接处预留了刀具圆角匹配的过渡圆弧，无需额外做清根工序即可完成大部分余量去除，装夹凸台的尺寸设计适配常见的机用平口钳与压板装夹范围，无需定制专用工装即可完成上机装夹，能够适配多数立式加工中心的工作台行程，满足中小批量零件的加工需求。整个刀路的进给速率、主轴转速、切削深度等参数均经过切削载荷仿真验证，能够在保证加工效率的同时维持稳定的切削状态，适合各类带复杂曲面型腔的结构件、模具零件的粗加工环节使用。
