管式桁架结构摩托车承载车架设计

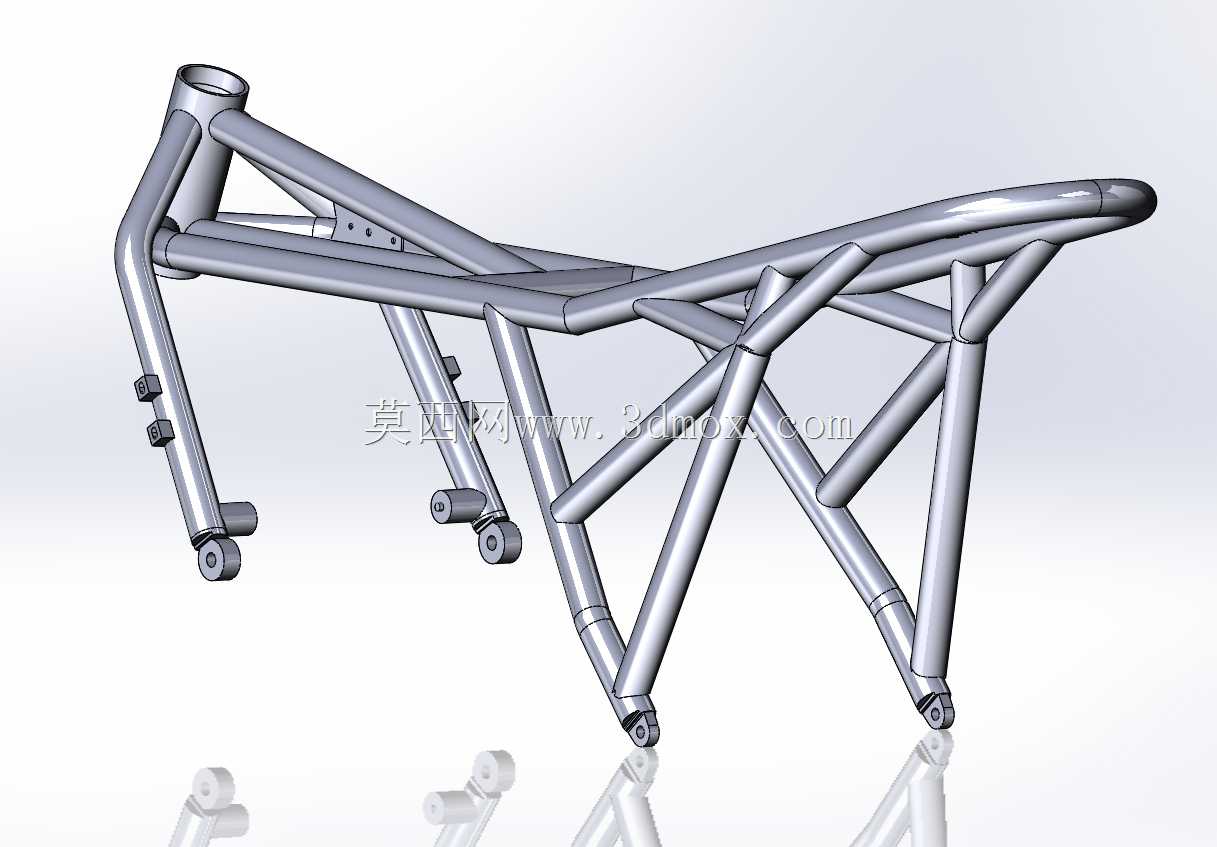

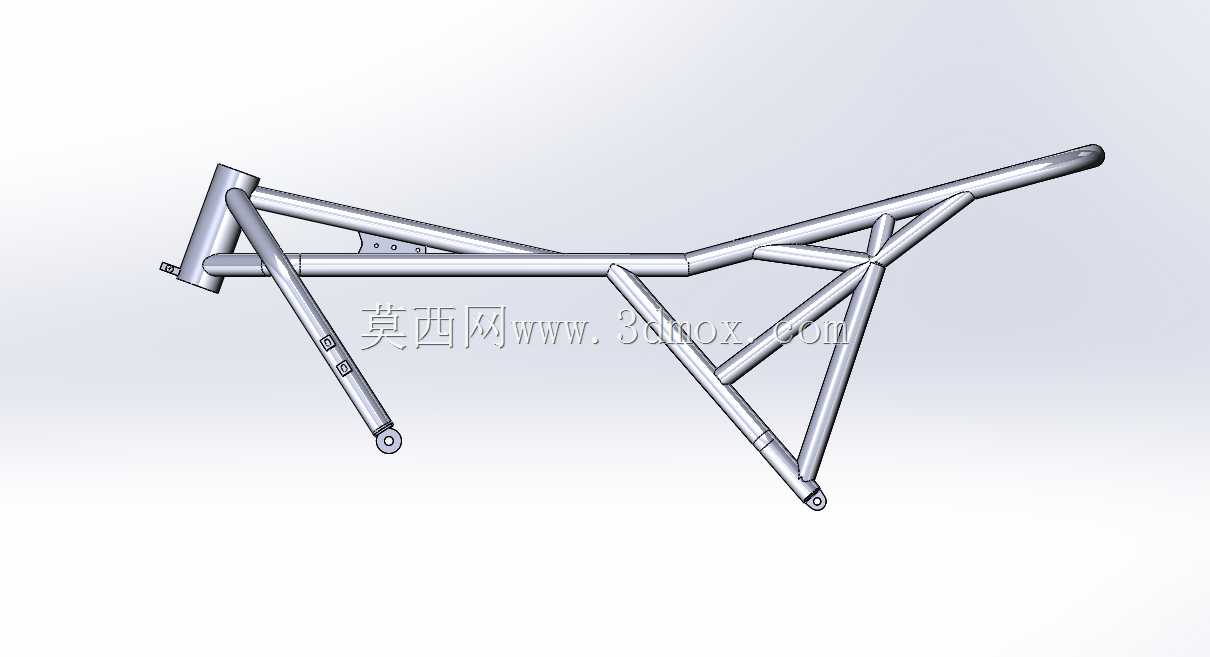

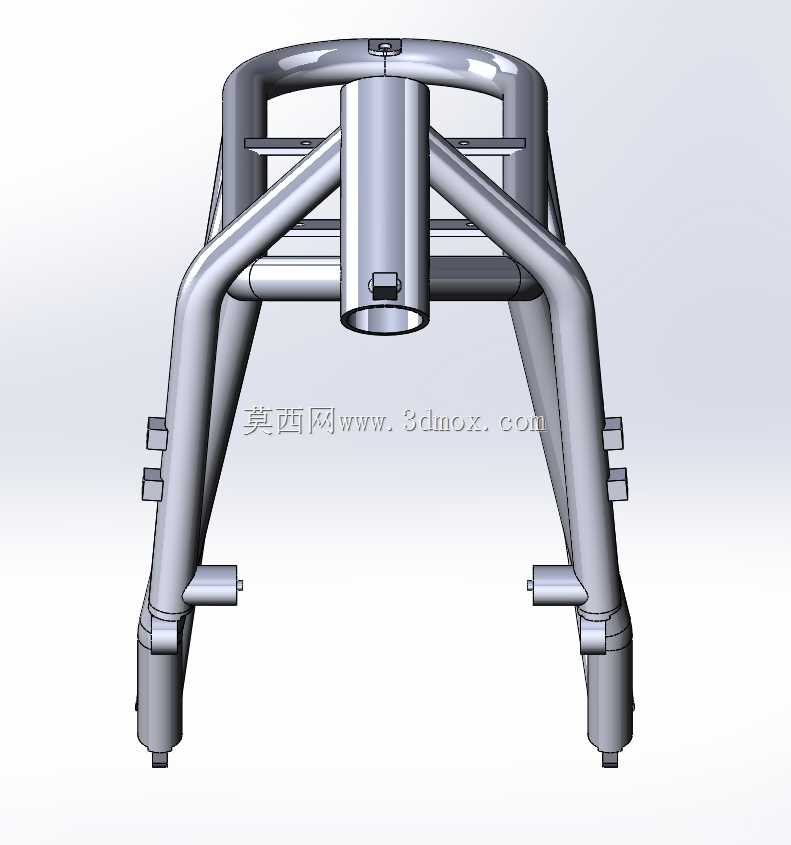

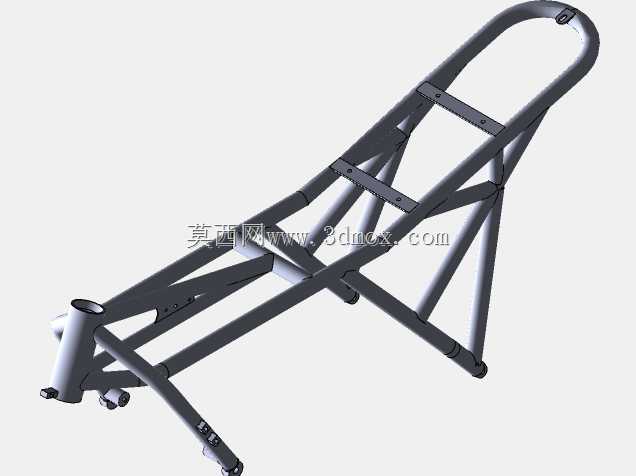

该管式桁架摩托车车架是两轮摩托车的核心承载基体，主要应用于中小排量跨骑式摩托车的整车装配场景，作为整车的安装骨架承担所有功能部件的定位、载荷传递与冲击缓冲作用，直接决定整车的骑行稳定性、操控灵活性与结构耐久表现。在实际使用场景中，车架需要承接发动机总成、燃油供给系统、转向机构、前后悬挂组件、驾乘人员及随车载荷的全部重量，同时在行驶过程中吸收路面颠簸带来的交变冲击，抵消加减速、转向过程中产生的纵向、侧向扭转力矩，避免结构出现塑性变形或疲劳失效。从功能特性来看，该车架采用空间管式桁架构型，通过多根不同管径的金属圆管按照受力路径排布焊接成型，相比传统板式车架拥有更优的比强度表现，在有效控制整体重量的前提下，大幅提升结构的抗扭、抗弯刚度，能够适配非铺装路面的复杂骑行工况。设计过程中遵循载荷路径最短原则，转向立管位置采用加厚管材与多根斜向支撑管连接，将前轮受到的地面冲击快速分散至整个车架主体；中部发动机安装位预留了多组标准化安装支座，支座位置经过同轴度校准，可适配常见的单缸卧式、立式发动机安装需求，安装孔位的边界尺寸严格匹配通用发动机的安装间距，无需额外改制即可完成动力总成的固定；后部乘员承载区采用交叉管补强结构，提升后排乘坐时的结构支撑强度，尾部延伸段可直接适配后挡泥板、尾灯、后货架等附属部件的安装。外形尺寸方面，该车架整体长度适配常规125-150cc级别摩托车的轴距要求，转向立管的倾角符合通用两轮车的转向几何设计，能够保证转向过程的回正力矩合理，避免出现转向过重或高速摆振问题；车架底部预留了足够的离地间隙，可满足非铺装路面的通过性需求，两侧的安装支座位置避开了发动机排气、传动部件的运动边界，防止行驶过程中出现部件干涉。各管段的连接节点均采用满焊工艺设计，焊口位置预留了足够的焊接搭接量，能够有效分散节点处的应力集中，提升车架整体的疲劳寿命，表面处理可适配电泳、喷塑等常规防锈工艺，满足户外使用的耐候要求。
