多规格TQFP贴片集成电路封装三维结构

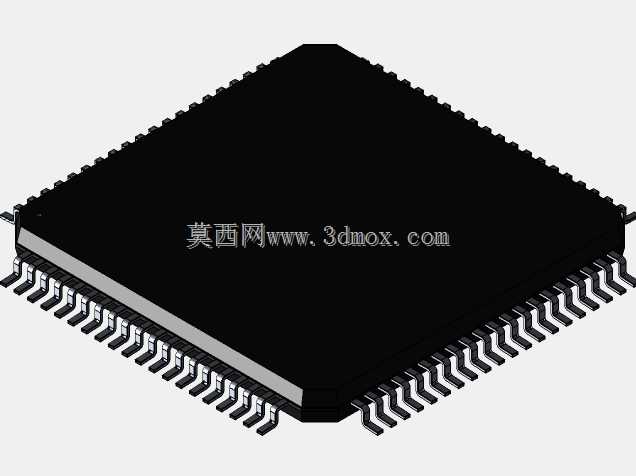

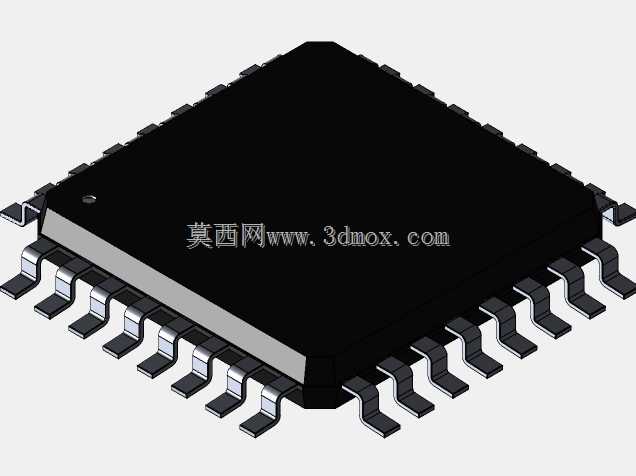

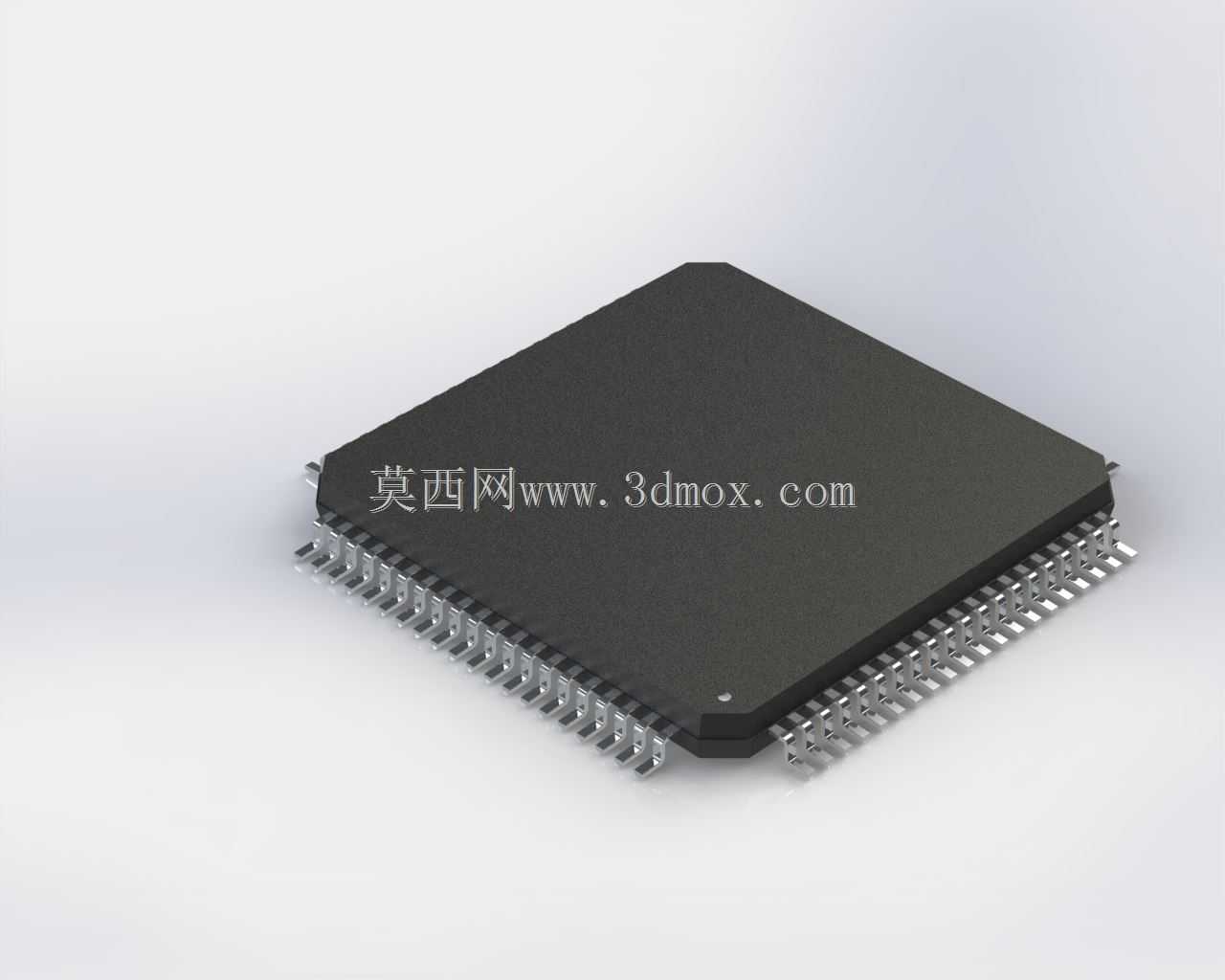

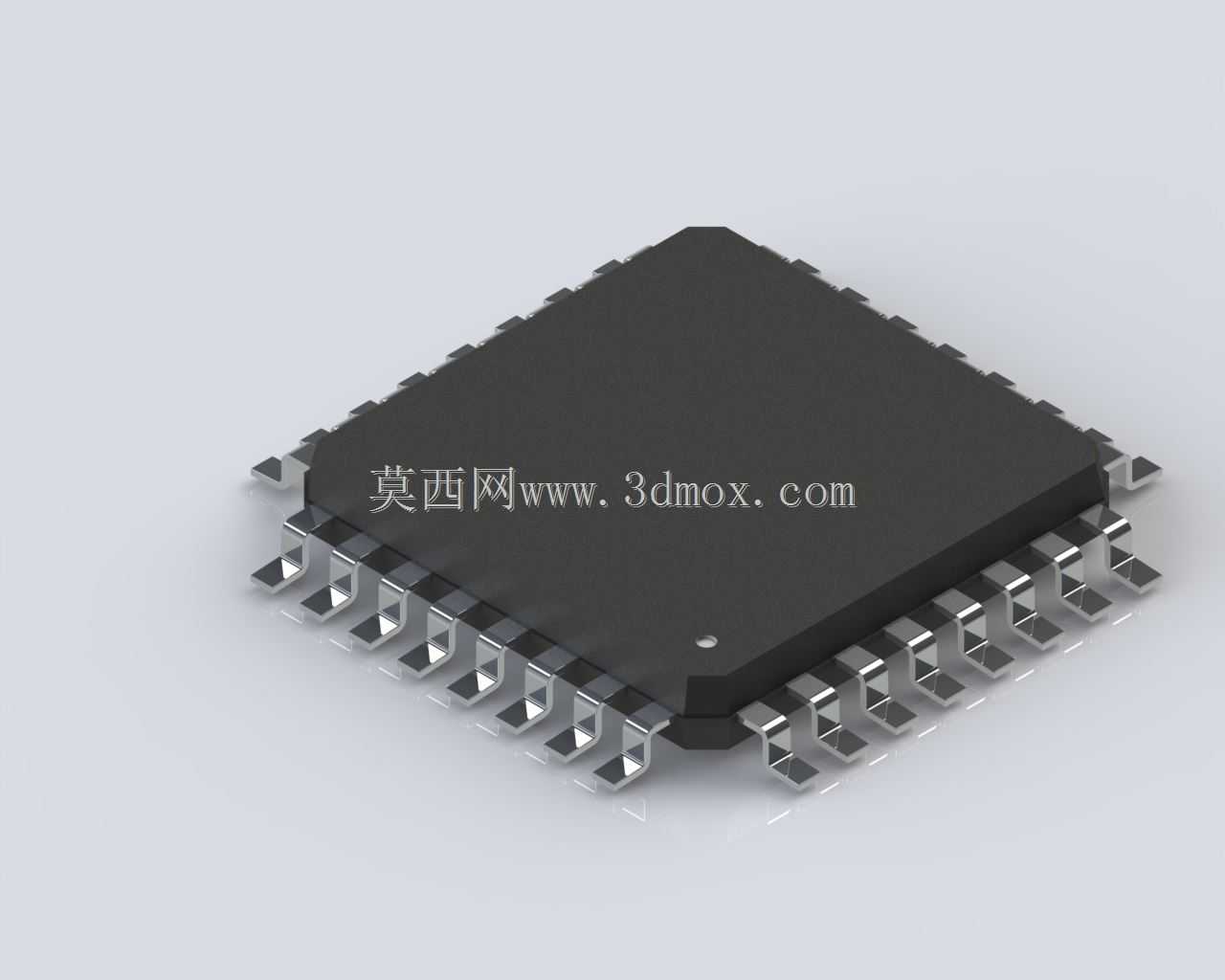

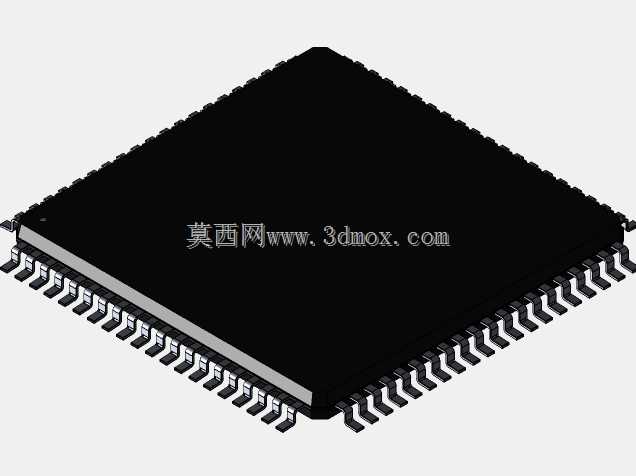

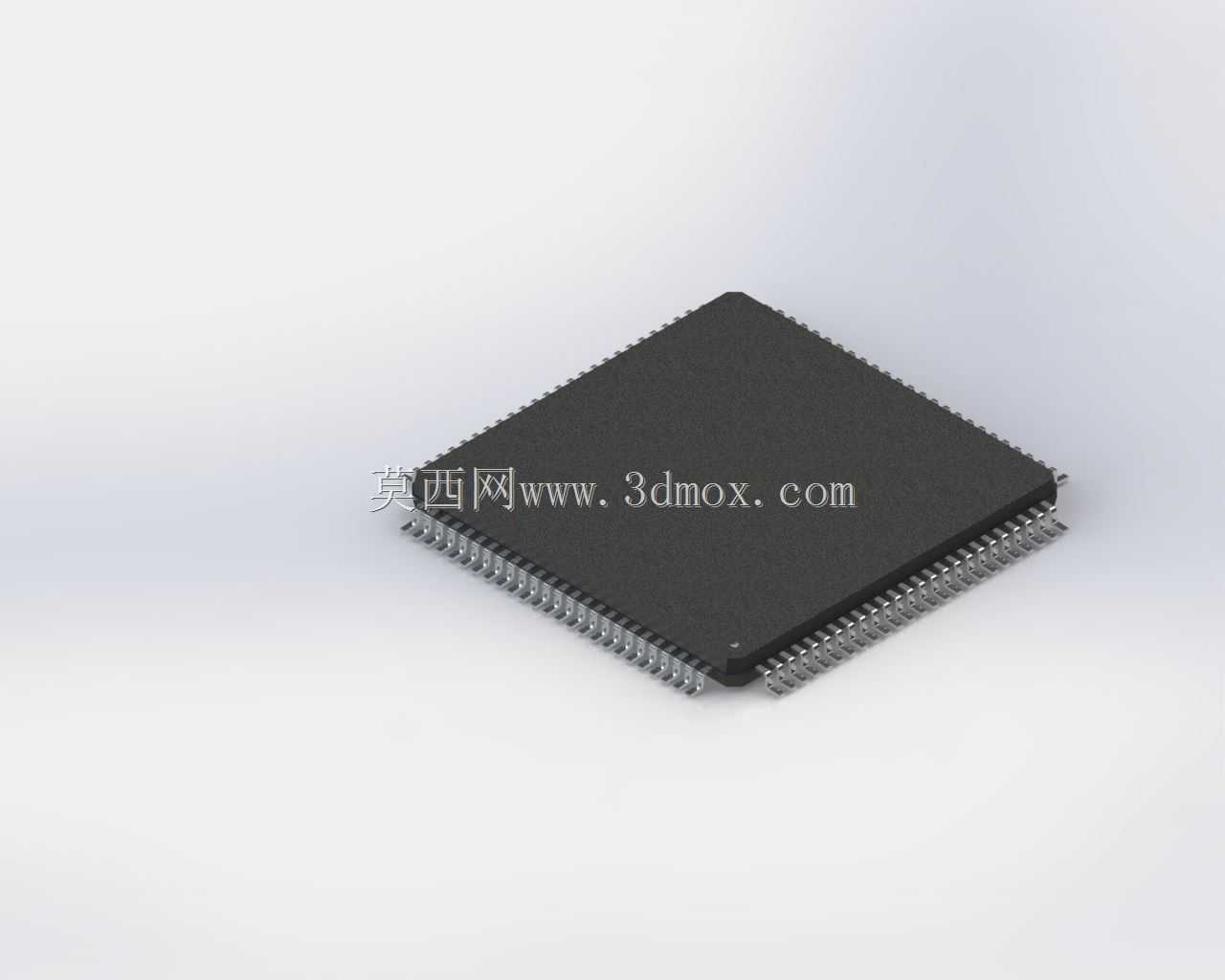

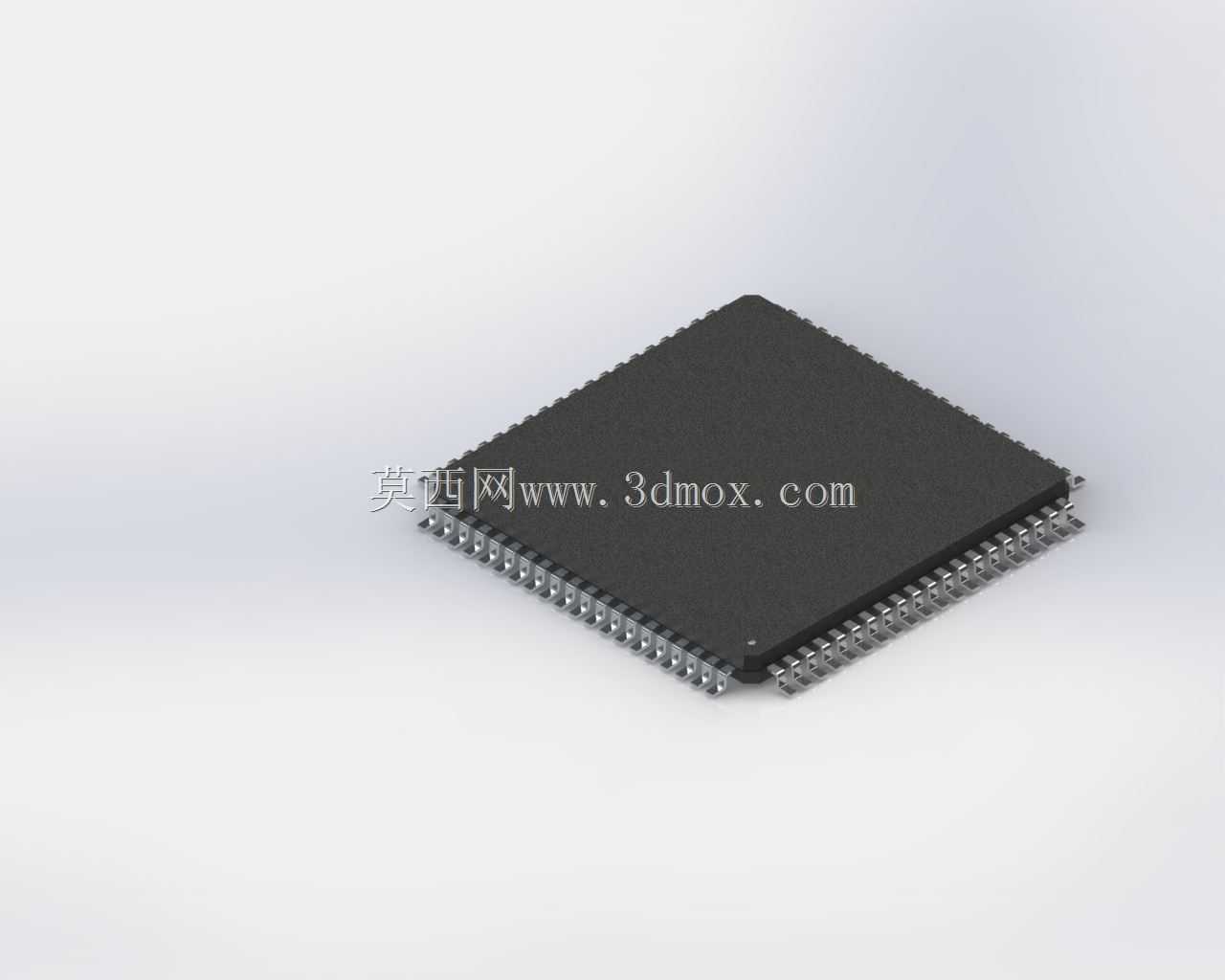

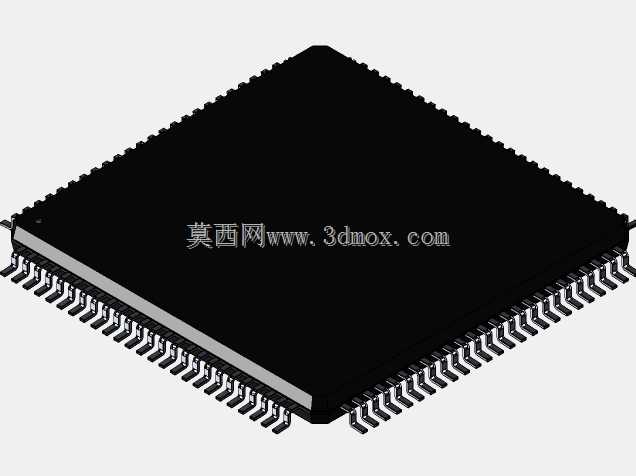

本次呈现的是多规格薄型四方扁平贴片封装结构，这类封装是当前表面贴装型集成电路应用最广泛的载体形式之一，大量应用在消费电子、工业控制板卡、车载电子模块、通讯终端设备的电路板组装环节，承担着芯片核心与外部电路的电气连接、物理防护、散热传导的核心作用，是电子装联领域不可或缺的基础元器件结构。从实际应用场景来看，这类SMD形式的TQFP封装适配回流焊的表面贴装工艺，无需在印制板上开设插装通孔，能够大幅压缩板卡的占用面积，适配高密度布线的紧凑型电路板设计，常见于微控制器、电源管理芯片、接口转换芯片、信号处理芯片的封装选型，在便携数码产品、工业控制主板、智能家居控制模块、车载电控单元中都能见到这类封装的身影。从产品功能特性来看，这类封装采用四边引出鸥翼形引脚的结构，引脚成型一致性好，焊接时的共面性公差控制严格，能够保障批量焊接的良率，同时封装本体采用环氧树脂塑封材质，具备良好的绝缘性能与机械强度，能够为内部的硅基芯片提供防潮、防外力冲击、防化学腐蚀的防护，引脚的镀锡层设计也保障了焊接时的浸润性，降低虚焊、脱焊的失效概率。在设计思路上，这套结构覆盖了不同引脚数、不同本体尺寸的常用TQFP规格，分别对应32引脚7x7mm、64引脚12x12mm、80引脚14x14mm、100引脚14x14mm的主流选型，设计过程中严格遵循行业通用的封装尺寸规范，对引脚间距、引脚伸出长度、本体厚度、引脚共面度、散热焊盘位置都做了精准还原，能够直接用于电路板的布局布线干涉检查、贴装工序的仿真模拟、整机结构装配的空间校验。从外形尺寸与安装边界来看，不同规格的封装都预留了符合装联要求的引脚焊接空间，本体与周边元器件的安全间距按照行业通用设计规范设置，既能够保障贴装时的吸嘴取料空间，也预留了焊接后的检测返修操作空间，同时不同引脚数的封装高度保持一致，能够适配统一的板卡堆叠高度要求，方便整机结构的紧凑化设计，避免出现不同元件高度差带来的装配干涉问题。这类封装结构的精准建模，能够帮助硬件设计人员在产品开发阶段提前完成板卡布局的空间验证，也能为贴装设备的程序调试、工装夹具的设计提供精准的尺寸参考，减少实际打样过程中的干涉问题，缩短产品开发的验证周期。
