SOT-23贴片SMD电子封装结构

在消费电子、工业控制板卡、汽车电子模块的PCB布局布线工作中，SOT-23封装的贴片元件是板级设计里出镜率极高的无源/有源器件载体，小信号三极管、低压MOS管、稳压二极管、ESD保护器件大多会采用这一封装形式完成表贴装配。做三维布局时如果忽略该封装的实际外形与安装边界，很容易在SMT回流焊阶段出现元件偏移、立碑、引脚虚焊的问题，甚至会和相邻的阻容件、结构件产生空间干涉，直接影响整板的装配良率。

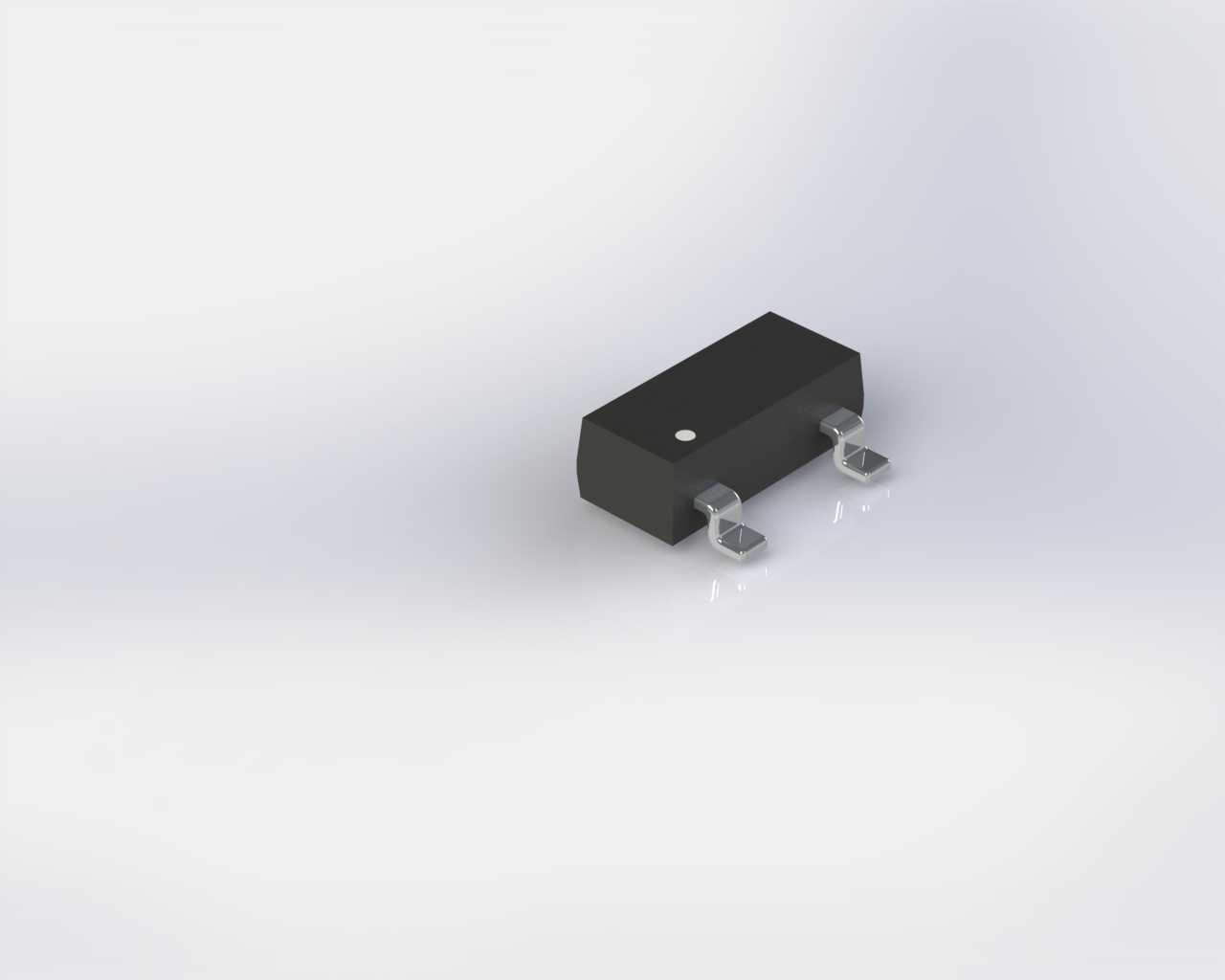

这个封装的本体采用黑色环氧塑封材质设计，本体顶面设置的圆形标记点是引脚1的定位标识，能在SMT贴片时供视觉识别系统完成元件方向校准，避免反向贴装导致的电路功能失效。三个引脚采用鸥翼型成型设计，引脚末端做了平整的焊端处理，焊端的共面度控制在表贴工艺要求的公差范围内，能保证印刷锡膏后每个引脚都和PCB焊盘充分接触，回流过程中锡膏熔融爬升时能形成均匀的焊点弯月面，减少虚焊、冷焊的发生概率。

建模过程中没有做过度的工艺简化，完全按照实际量产的封装尺寸做1:1还原：本体的长宽高尺寸严格遵循JEDEC标准的SOT-23封装规范，引脚的伸出长度、弯折弧度、引脚间距都匹配通用PCB封装库的焊盘设计尺寸，安装时元件本体底部和PCB板面之间预留了符合工艺要求的间隙，既能保证锡膏熔融时的助焊剂挥发通道顺畅，也能避免清洗环节残留助焊剂在元件底部堆积，长期使用后引发绝缘下降、引脚漏电的问题。

从板级结构设计的角度看，这个封装模型可以直接导入PCB结构协同设计环境，用来校验元件和周边结构件的安全距离：比如在做紧凑的电源模块、手持设备主板布局时，可以提前模拟元件贴装后的实际高度，避免和外壳、屏蔽罩、连接器等部件产生装配冲突；在做SMT钢网设计校核时，也能通过模型的引脚位置确认钢网开孔的对应位置，优化锡膏印刷的开孔比例，降低焊接缺陷率。不同于原理设计阶段的简化封装符号，这个三维结构还原了塑封本体的拔模斜度、引脚的冲压成型圆角、顶面标记点的凹陷细节，在做产品的整机3D可视化装配、生产工艺仿真时，能更真实地反映元件的实际装配状态，不会因为模型过度简化导致干涉检查漏判。

实际选型应用中，SOT-23封装的元件因为占用PCB面积极小，适合高密度布板的场景，比如智能穿戴设备的主板、物联网终端的采集模块、汽车ECU的外围信号处理电路，都会大量用到这一封装的器件。建模时特意考虑了不同厂家同封装器件的尺寸公差带，把本体和引脚的尺寸控制在行业通用的公差范围内，不管是做布局阶段的空间预留，还是做焊点可靠性的有限元仿真，这个模型都能提供贴近真实生产状态的几何参考，避免设计阶段因为模型尺寸偏差导致后期改板，拉长产品的研发验证周期。
