M30规格内六角圆柱头紧固螺钉

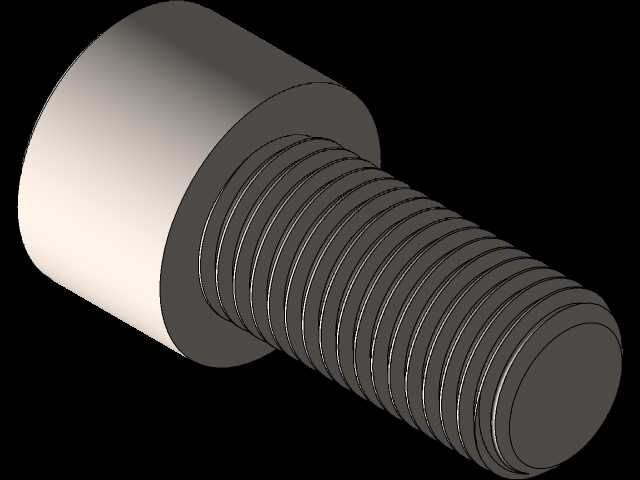

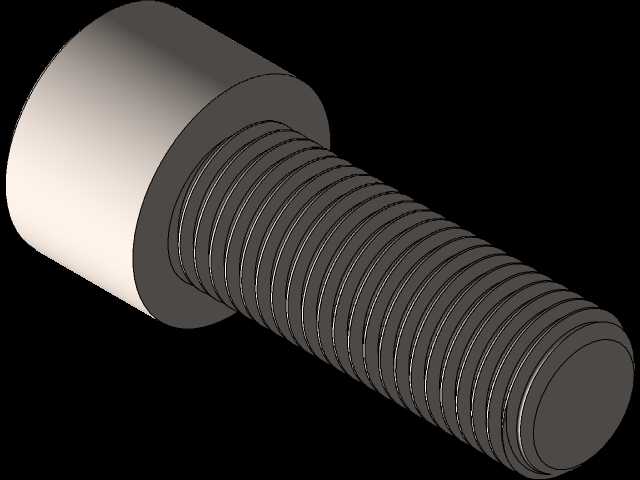

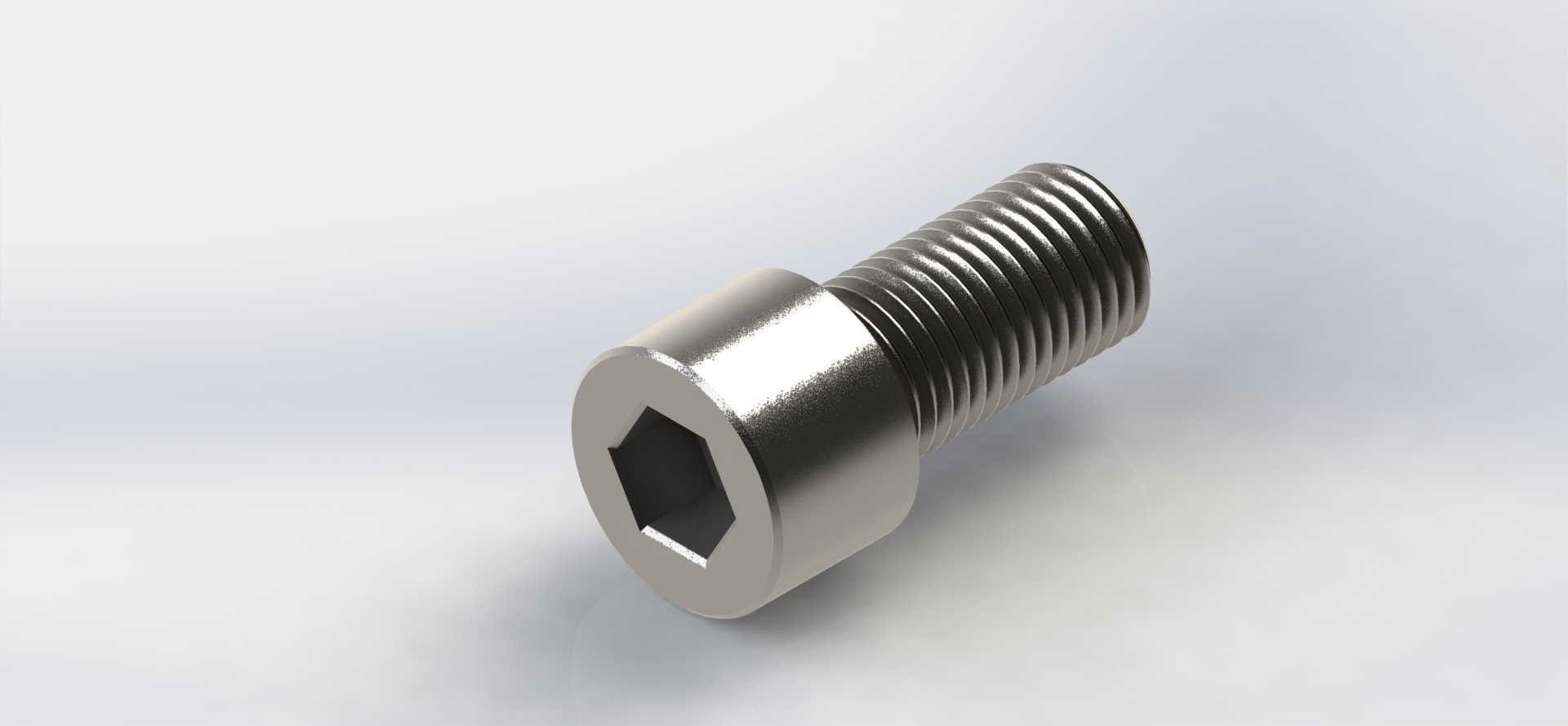

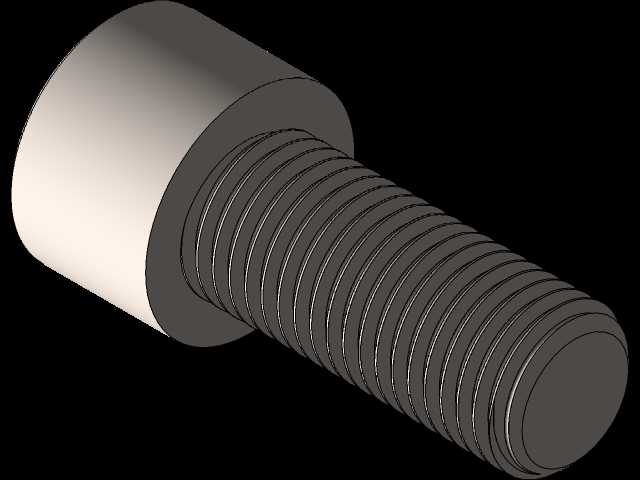

在重型机械装配、大型钢结构连接、液压阀组安装、重载设备机架拼接这类对连接强度有较高要求的场景中，大规格内六角圆柱头螺钉是应用频次极高的一类紧固元件，本次涉及的M30内六角螺钉，正是针对大载荷连接工况设计的典型紧固件。从实际选型角度看，这类螺钉的内六角驱动形式，相比外六角结构，在安装空间受限的沉孔场景中优势明显，圆柱头可以完全沉入预制的沉孔内部，不会在安装面外形成凸起结构，既能够避免外接部件运动过程中与螺钉头部发生干涉，也能让设备外表面保持平整，减少积尘、磕碰的概率。设计这类大规格螺钉时，首先要匹配标准螺距参数，M30对应的粗牙螺距为3.5mm，这个螺距参数兼顾了螺纹连接的自锁性能与拧紧效率，粗牙螺纹的牙型强度更高，在承受交变载荷、冲击载荷的工况下，不容易出现滑牙、脱扣的问题。针对不同的安装厚度需求，该螺钉设置了60mm、70mm、80mm三种常用长度规格，选型时需要结合被连接件的总厚度、沉孔深度、弹垫平垫的叠加厚度，预留出足够的螺纹啮合长度，通常要求螺纹旋入深度不小于螺纹公称直径的1.2倍，才能保证连接强度达到设计要求，避免载荷作用下螺纹被剪断。从结构细节来看，螺钉头部的内六角槽需要严格匹配对应规格的内六角扳手，槽深设计要保证扳手插入后有足够的接触面积，拧紧大扭矩时不会出现打滑、拧圆角的问题，头部与螺杆衔接的位置设计有合理的过渡圆角，避免应力集中导致的头部断裂问题，这一点在重载交变载荷的连接场景中尤为重要，很多现场出现的螺钉断裂故障，都源于头部过渡位置的应力集中没有处理到位。螺杆部分的螺纹加工需要满足通用公差要求，螺纹中径、大径的公差控制在合理范围内，既能够保证与对应规格的内螺纹顺畅旋合，不会出现卡滞、过松的问题，也能保证螺纹啮合面的接触均匀，让载荷能够均匀分布在所有啮合的牙型上，避免局部牙型受力过大出现变形。在实际安装过程中，这类大规格螺钉通常需要按照规定的扭矩值拧紧，部分有预紧力要求的连接场景，还需要使用扭矩扳手或者液压拉伸器来控制预紧力，避免预紧力不足导致连接松动，或是预紧力过大导致螺钉塑性变形甚至断裂。这类螺钉的适用场景覆盖了多个工业领域，在矿山设备的机架连接中，能够承受破碎作业带来的持续振动载荷；在重型机床的床身拼接中，能够保证拼接面的紧密贴合，保证机床的整体刚性；在大型液压系统的阀块安装中，沉头安装的形式不会影响液压管路的布局，同时足够的连接强度能够承受液压系统的压力脉动；在风电设备的内部结构连接中，可靠的紧固性能能够适应户外长期运行的复杂载荷工况。从建模角度来说，还原这类标准件的时候，需要准确还原各个结构的尺寸边界，头部的外圆直径、内六角的对边尺寸、头部高度、螺纹段长度、光杆段的尺寸、末端的倒角结构，都需要符合通用标准要求，这样在装配设计时，才能准确预留安装空间，避免出现干涉问题，比如沉孔的直径需要略大于螺钉头部外圆，沉孔深度要大于头部高度，保证螺钉安装后头部不高出安装面；螺纹孔的深度要大于螺钉旋入深度，预留出足够的攻丝余量和排屑空间。很多设计人员在做装配的时候容易忽略螺钉的安装边界，比如内六角螺钉的扳手空间，需要预留足够的空间让内六角扳手能够顺利插入并转动，否则会出现螺钉安装到位后扳手无法取出，或是根本无法拧紧的问题，这就要求在三维建模阶段，就把螺钉的完整模型、配套扳手的活动空间都纳入干涉检查的范围，提前规避现场安装的问题。另外，这类大规格螺钉通常会搭配平垫和弹垫使用，平垫能够分散螺钉头部对被连接件表面的压应力，避免较软的被连接件表面被压溃，弹垫则能够提供一定的防松效果，在振动工况下降低螺钉松动的概率，部分对防松要求更高的场景，还会配合螺纹胶、双螺母锁紧等防松结构，这些配套元件的尺寸也需要和螺钉规格匹配，在装配模型中准确体现，才能保证设计方案的可落地性。
