多规格常用工业磁铁结构设计方案

在自动化产线定位、工装夹具快换、电子元器件吸附、五金件分拣等大量工业场景里，磁性元件的选型与结构匹配直接影响整套机构的运行稳定性，很多设计人员在做磁吸方案时，往往只关注磁吸力参数，忽略了外形尺寸与安装边界的适配，最终出现安装干涉、吸力不足、磁路浪费等问题。这套不同结构形式的磁铁设计，覆盖了三类最常用的工业磁吸元件构型，分别对应不同的安装空间与吸附需求，能适配绝大多数常规工业场景的磁吸功能实现。

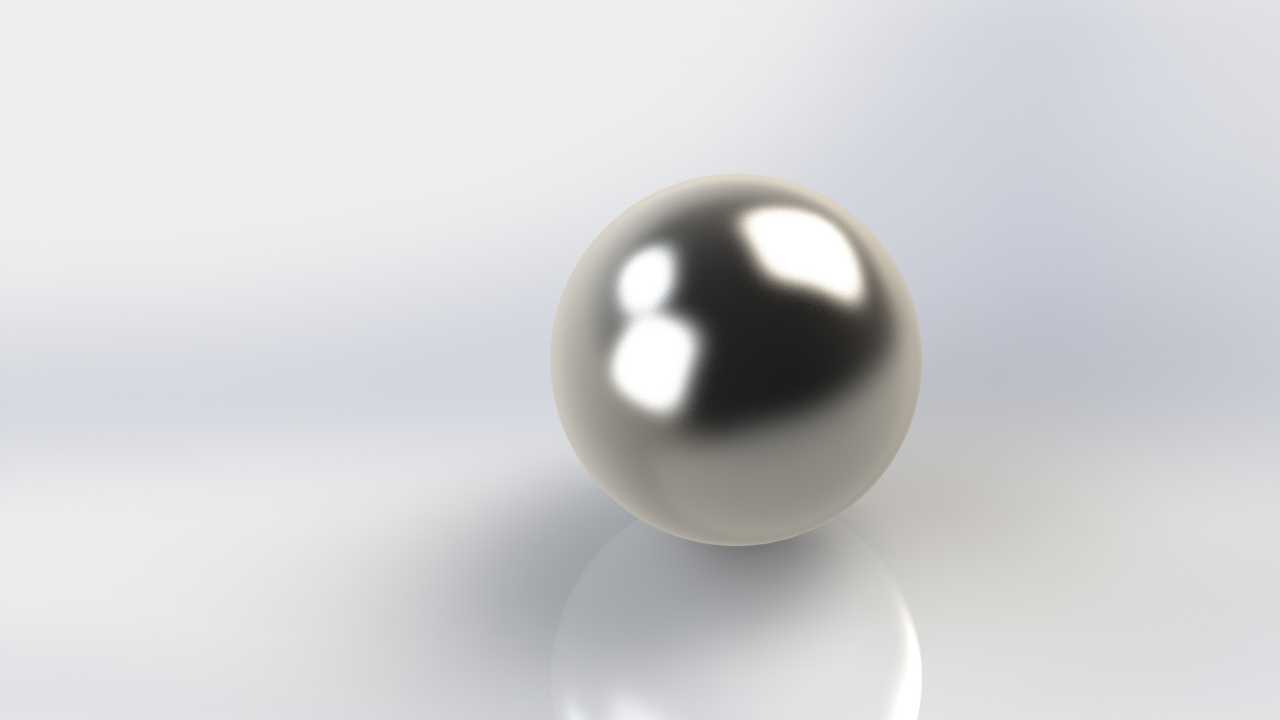

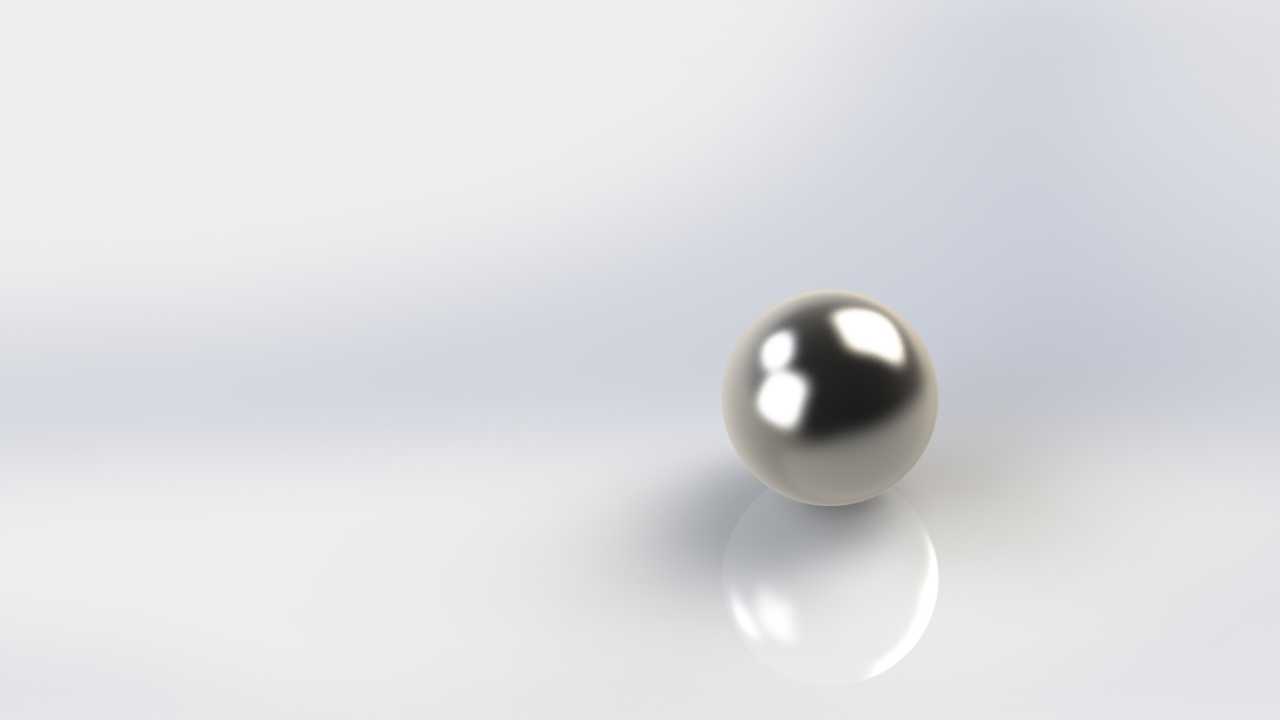

其中球形磁体的直径覆盖5、10、15三个常用规格，这类球形磁件主要用在万向磁吸定位、滚珠式磁吸触点、小型工件的柔性吸附场景，比如工装板上的万向定位珠、小型分拣机构的柔性吸头，球形结构不存在安装方向性要求，接触面可以随被吸附件的表面角度自适应贴合，不会因为安装面的角度偏差出现吸力衰减，设计时特意控制了球面的加工公差，保证球面圆度误差控制在合理范围，避免滚动卡滞或者接触间隙过大导致的磁损。

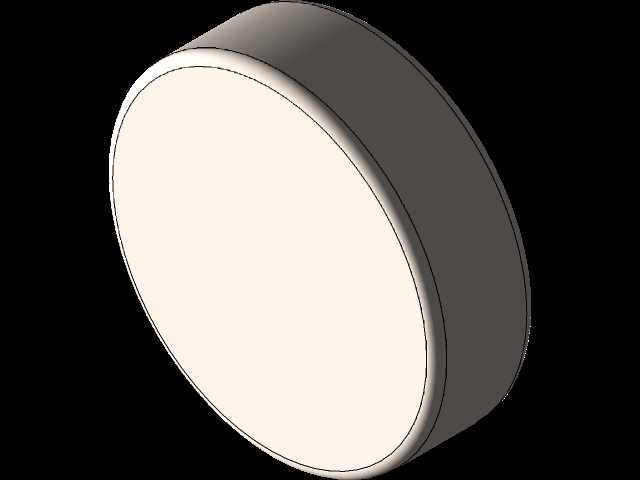

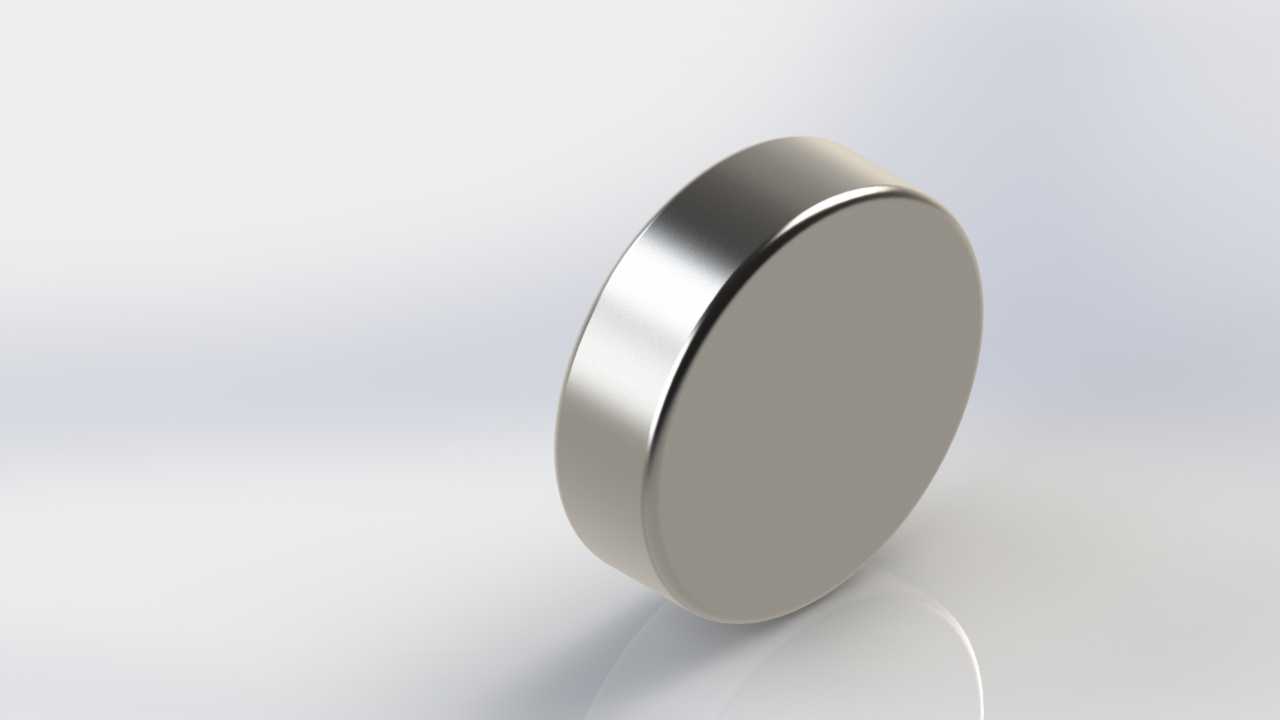

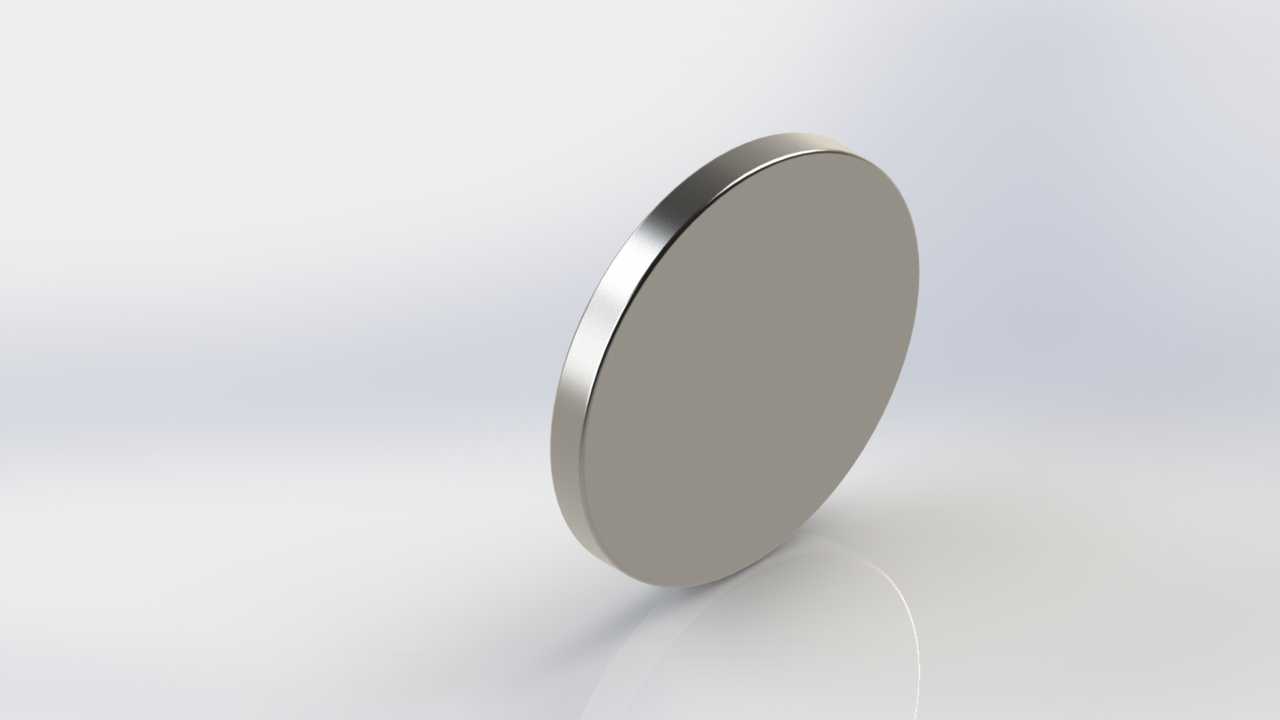

无孔圆形磁片覆盖5x5、10x1、10x3三个尺寸规格，这类薄型圆磁片是目前工业场景里用量最大的磁吸元件，主要用在平面贴合的磁吸固定场景，比如设备门体的磁吸闭合、治具上的小型零件预固定、标识牌的快装磁吸结构，不同厚度的规格对应不同的吸力需求，1mm厚度的薄款适合轻载吸附场景，安装时可以直接嵌入预先铣好的沉槽内，不需要额外的固定结构，依靠磁吸力本身就能完成固定；3mm与5mm厚度的规格对应中载吸附场景，适合吸附重量稍大的钣金件、塑料件，设计时保证了磁片两个端面的平面度，避免因为端面翘曲导致贴合间隙增大，实际有效吸力大幅下降。

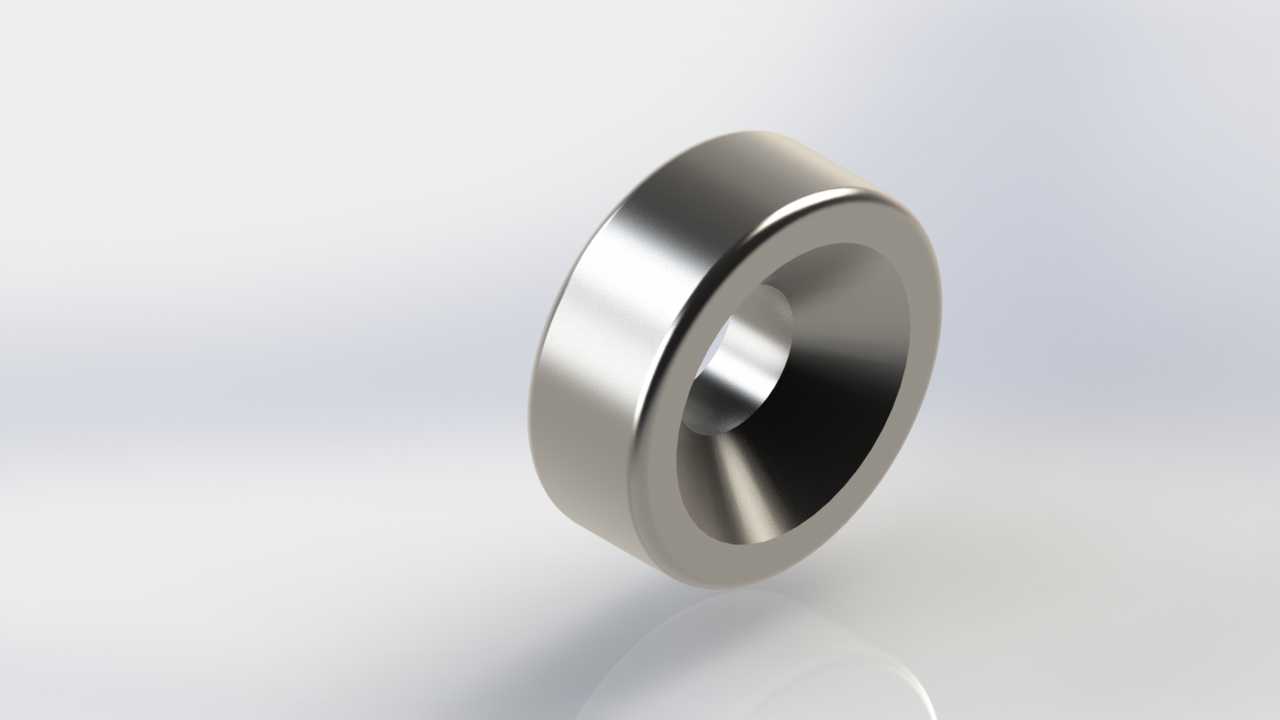

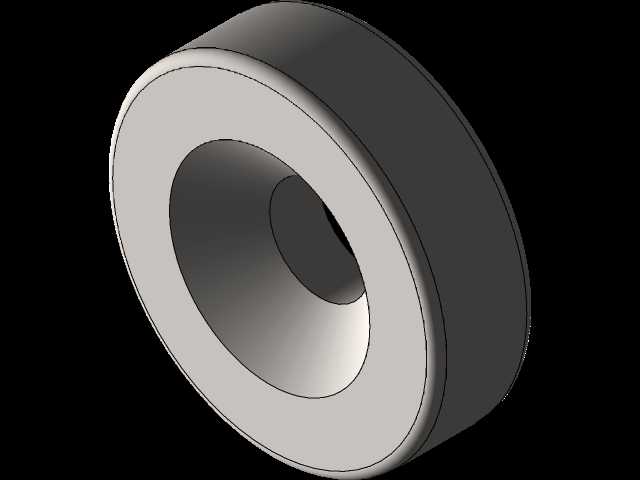

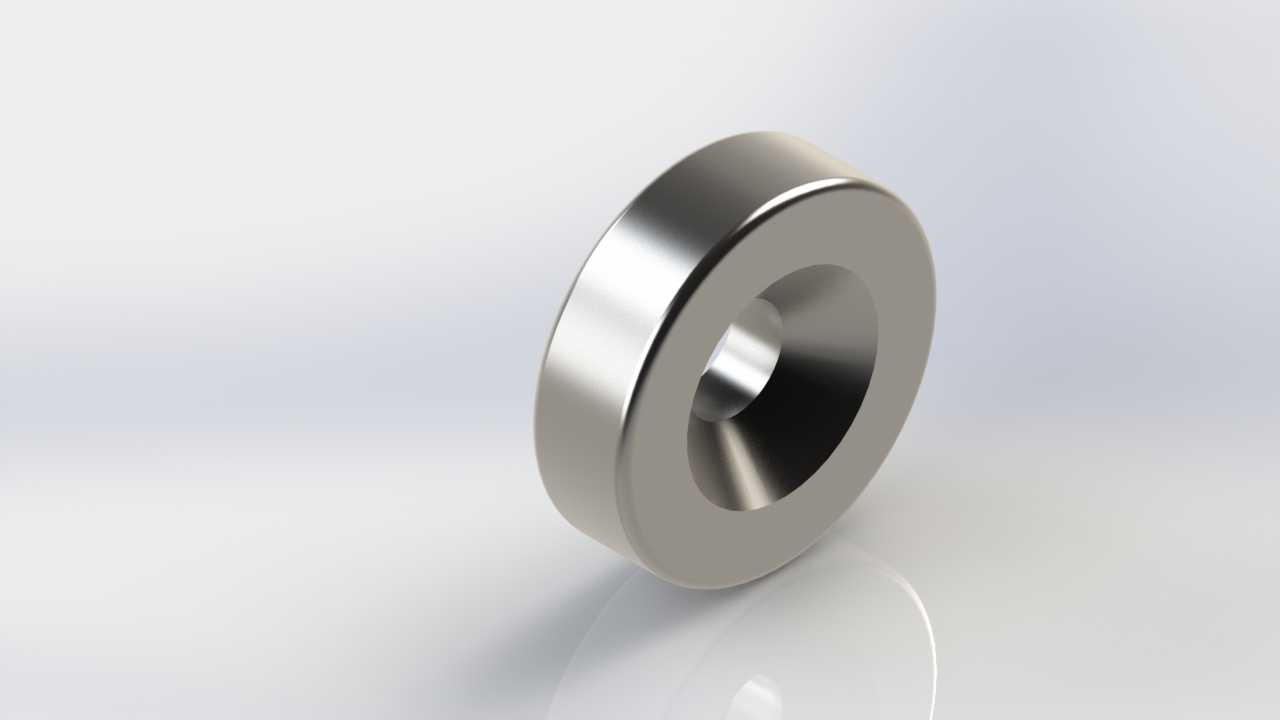

带孔圆盘磁体覆盖8x3x3、10x3x3两个规格，这类带中心孔的环形磁件主要用在需要螺丝贯穿固定的安装场景，比如输送线侧的磁吸挡块、分拣设备上的固定磁吸点、工装夹具上的可更换磁座，中心孔的尺寸适配常规的M3、M4螺丝安装，安装时可以直接用螺丝穿过中心孔将磁体锁紧在安装基面上，不需要额外设计粘接槽或者压装结构，拆装更换非常方便；环形结构的磁路分布更均匀，在吸附带孔工件或者环形零件时，不会出现中心位置吸力空白的问题，相比同外径的实心圆磁片，带孔结构在保证足够吸力的前提下，能减少磁材用量，降低整体方案成本。

做这类磁件的结构设计时，首先要明确安装边界的限制，不同安装场景的预留空间决定了磁件的外形尺寸选择，比如嵌入式安装的场景，需要提前计算沉槽的深度与直径，预留0.1mm左右的压装余量，避免压装时磁体出现碎裂；外露安装的场景，要考虑磁体边缘的倒角处理，避免安装过程中边角崩缺。其次要匹配被吸附件的材质与表面形状，针对平面工件优先选择端面平整的圆片或者带孔圆盘磁体，针对异形面或者需要自适应角度的场景，选择球形磁体更合适。另外要注意磁体的安装方向，这类径向与轴向充磁的磁件，安装时要区分充磁方向，避免反向安装导致吸力抵消，很多现场安装出现的吸力不足问题，往往都是充磁方向装反导致的，并非磁件本身的参数不达标。

在实际设备调试过程中，磁件的安装位置也要避开敏感的电子元器件，比如霍尔传感器、磁性开关这类元件，要和磁体保持足够的安全距离，避免磁体的磁场干扰传感器的正常触发，导致设备误动作。针对需要频繁拆装的磁吸结构，优先选择带安装孔的圆盘磁体，用机械固定的方式替代粘接固定，避免长期使用后粘接剂老化导致磁体脱落，引发设备故障。针对轻载的快换场景，薄型圆磁片的嵌入式安装方式效率最高，不需要额外的紧固件，安装维护都很方便。球形磁体在使用时要注意配套的安装座设计，保证球面有足够的活动余量，同时限制球体的脱出行程，避免球体脱落丢失。

不同规格的磁件在做三维建模时，都严格按照实际安装尺寸做了公差预留，所有的安装孔位、外径、厚度尺寸都符合常规工业配件的选型标准，设计人员在做方案时可以直接调用对应规格的模型，不需要重新绘制基础外形，只需要根据自身的安装需求调整安装槽或者固定结构的尺寸即可，能大幅缩短磁吸类机构的设计周期，减少因为尺寸不匹配导致的加工返工问题。
