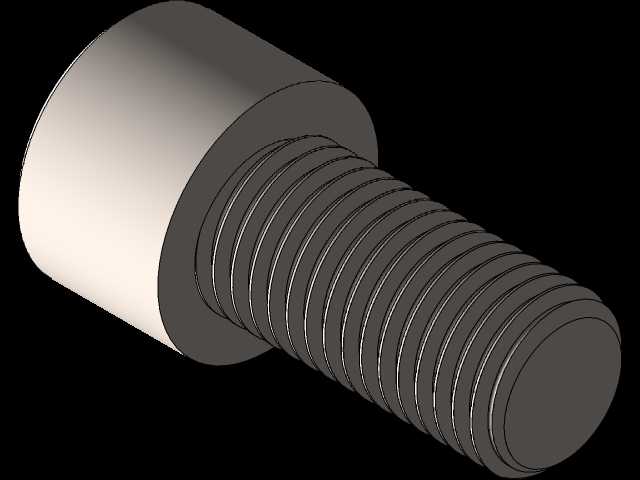

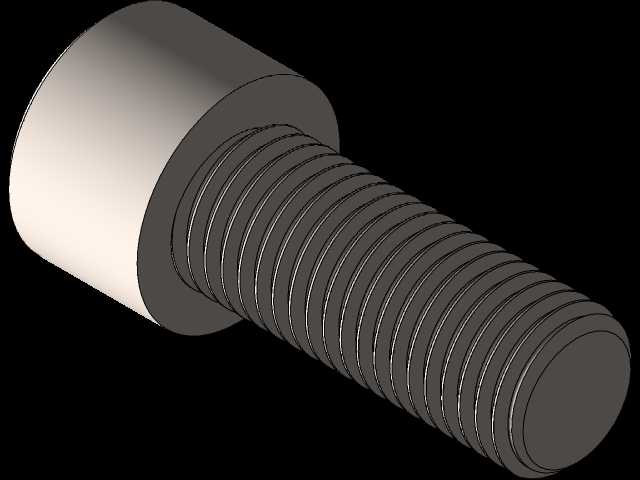

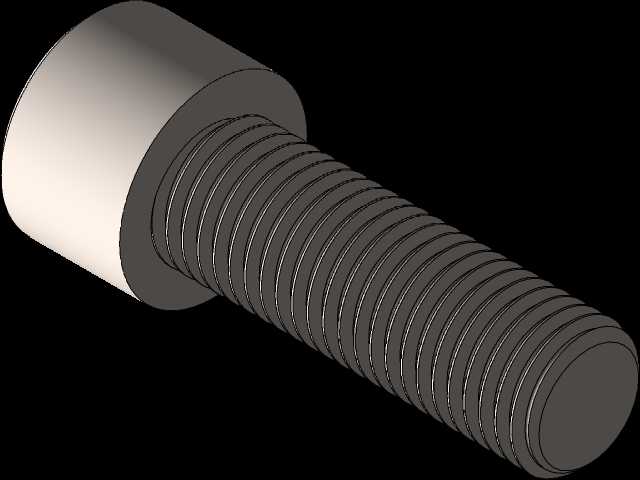

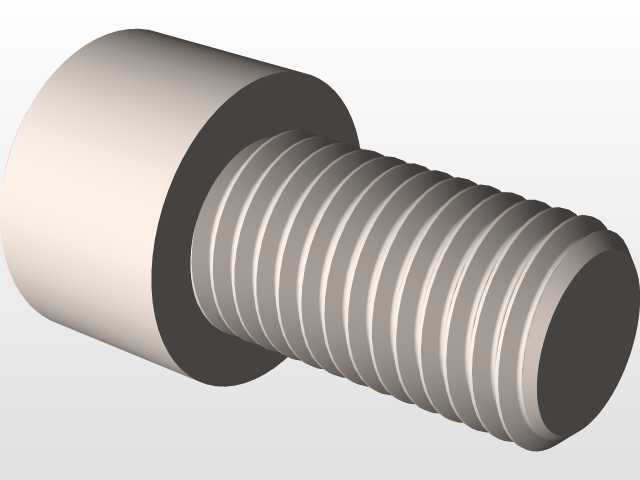

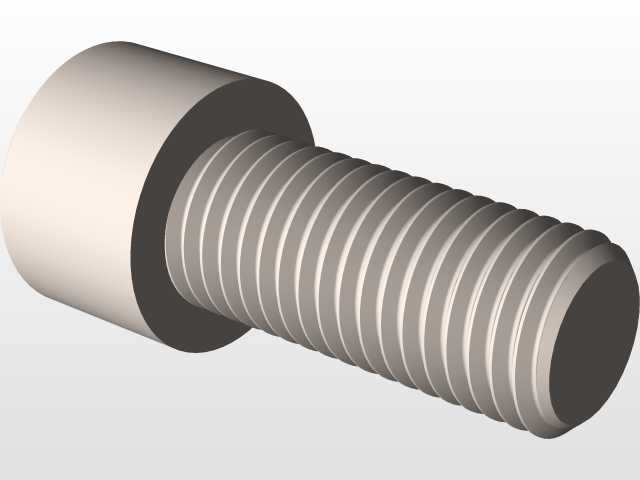

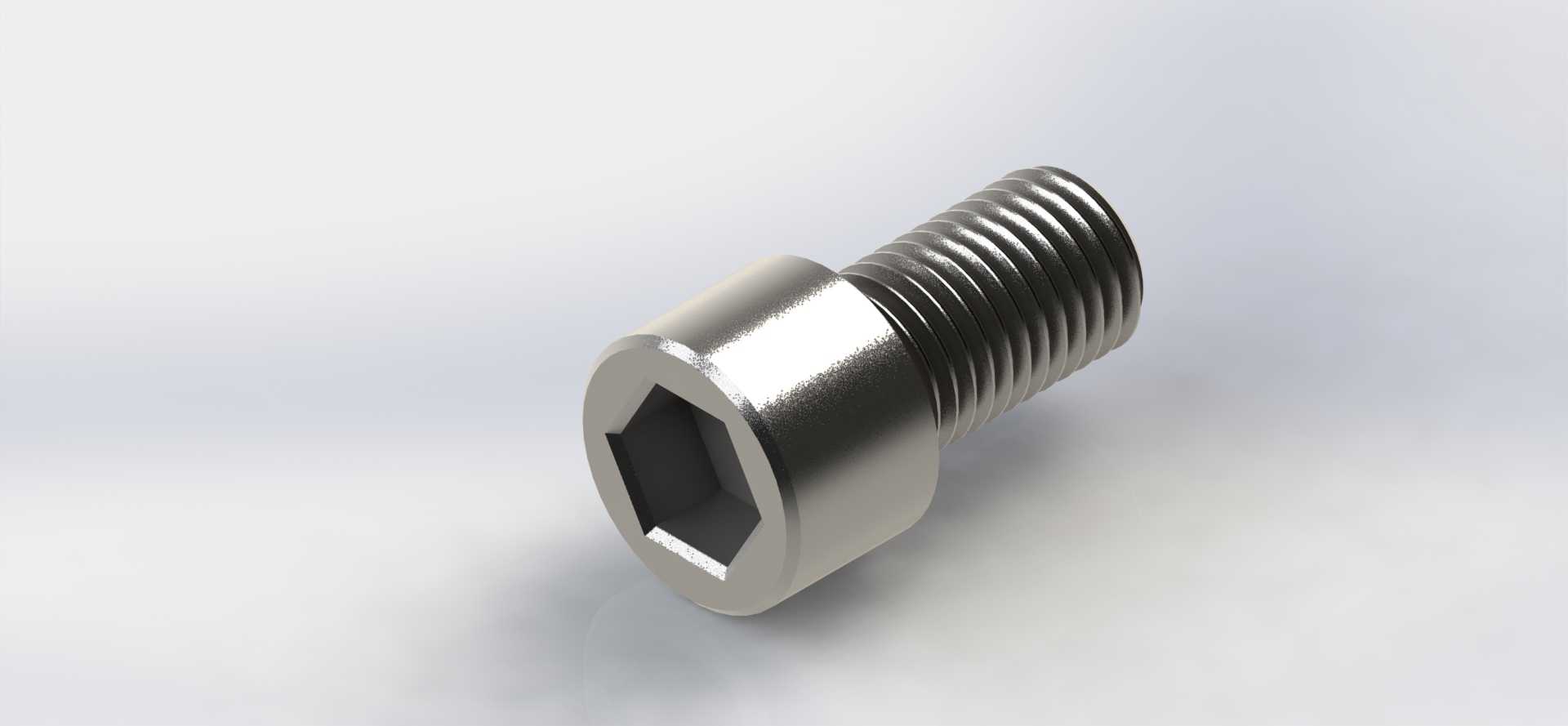

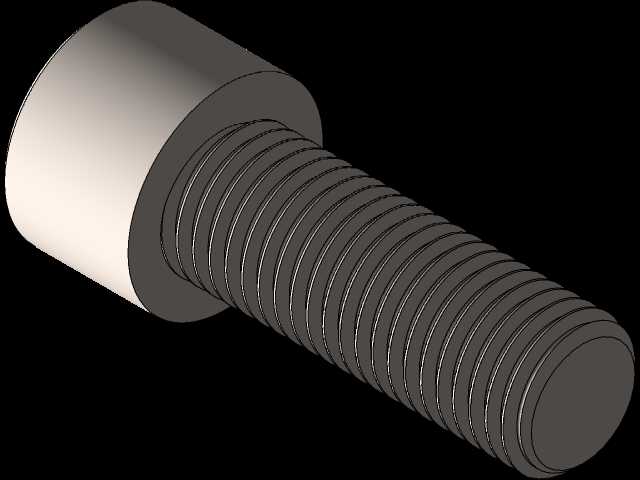

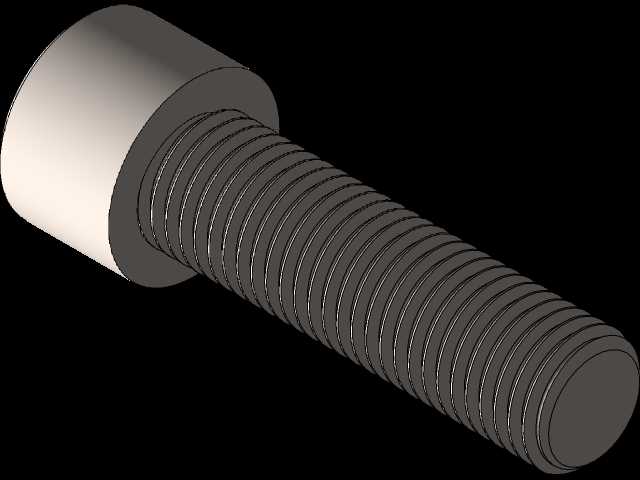

M20内六角圆柱头螺钉标准件三维模型

在各类机械结构的连接设计中，内六角圆柱头螺钉是应用频次极高的紧固件类型，这款M20规格的内六角螺钉，适配绝大多数中载工况下的钢构件、设备机架、工装夹具的紧固需求。日常做结构设计时，很多新手容易忽略螺钉头部的沉孔安装边界，这款模型完整还原了圆柱头的外形轮廓，头部外圆、内六角驱动槽的尺寸都严格遵循通用公差要求，做装配干涉检查时可以直接调用，不用反复核对头部与沉孔的配合间隙，能减少很多后期装配阶段的问题。

这款螺钉的节距为2.5mm，属于M20粗牙螺纹的标准参数，螺纹段的牙型轮廓做了精准还原，建模时没有做简化处理，在做螺纹连接的受力仿真、或者做装配动画演示时，能直接呈现真实的啮合状态，不用额外修正螺纹特征。长度覆盖35mm到70mm的常用规格区间，选型时可以根据被连接件的总厚度、弹垫平垫的叠加厚度、螺纹旋合深度要求直接匹配对应长度的模型，不用逐个调整参数重建。

从实际应用场景来看，这类内六角螺钉多用于设备内部的结构连接，因为圆柱头可以完全沉入沉孔内，安装后不会突出构件表面，不会干涉周边运动部件的运行轨迹，像自动化生产线的型材机架拼接、机床护板的内部固定、液压阀组的阀块连接、模具的模板紧固等场景，都大量使用这个规格的内六角螺钉。相比外六角螺栓，内六角螺钉的安装所需操作空间更小，只需要在内六角扳手的转动方向预留少量空间即可完成锁紧，适合布局紧凑的结构部位，这也是很多结构工程师在空间受限位置优先选内六角螺钉的核心原因。

设计这类标准件模型时，核心要把控几个关键尺寸的公差匹配：首先是内六角驱动槽的对边尺寸，要和对应规格的内六角扳手尺寸做间隙配合，既不能间隙过大导致锁紧时打滑圆角，也不能间隙过小导致扳手无法插入；其次是螺钉头部的圆柱直径与高度，要匹配标准沉孔的直径与深度，保证安装后头部端面不高出被连接件表面；另外螺纹段的大径、中径、小径尺寸要符合粗牙螺纹的公差要求，和对应规格的螺纹孔装配时不会出现卡滞或者间隙过大的问题。这款模型在这些关键尺寸上都做了符合通用公差的还原，调用时不需要额外修正特征尺寸，能直接装入装配体中。

很多工程师在做装配设计时，习惯用简化的螺钉模型代替真实模型，虽然能减少文件体积，但在做干涉检查、运动仿真时很容易出现误判，比如忽略螺钉头部的高度导致沉孔深度不够，或者忽略螺纹收尾段的长度导致旋合深度不足。这款完整建模的内六角螺钉，可以在设计阶段就把这些安装边界的问题排查清楚，比如当被连接件是铝型材时，要考虑螺纹旋入深度不小于1.5倍螺纹公称直径，也就是30mm，加上平垫弹垫的厚度，就能快速算出需要选多长的螺钉，不用反复计算核对。另外在做设备的BOM表统计时，直接调用这个模型就能自动带出规格参数，减少手动录入的错误率。

从安装特性来说，内六角螺钉的锁紧力分布比十字槽螺钉更均匀，驱动槽的受力面积更大，锁紧时不容易出现槽口滑牙的问题，适合需要较大预紧力的连接部位。这款模型还原了螺钉头部与螺杆衔接处的圆角过渡，这个位置是应力集中的关键部位，实际生产中这个圆角的大小直接影响螺钉的抗疲劳强度，在做有限元受力分析时，这个过渡特征不能省略，否则计算出的应力结果会比实际值偏小，留下结构安全隐患。模型中完整保留了这个过渡圆角，做力学仿真时能得到更贴近实际工况的计算结果，帮助工程师判断连接部位的强度是否满足设计要求。
