M24内六角圆柱头螺钉标准件设计

在重型机械装配、钢结构连接、大型液压设备安装等场景中，大规格内六角螺钉的选型与应用直接决定了连接副的可靠性，M24规格的内六角螺钉作为常用的大直径紧固件，常被应用在承受重载、交变载荷的连接位置，比如工程机械的动臂铰接座固定、大型机床的床身拼接、重型减速机的箱体合箱连接等场景，这类场景对紧固件的预紧力控制、安装空间适配性都有较高要求。

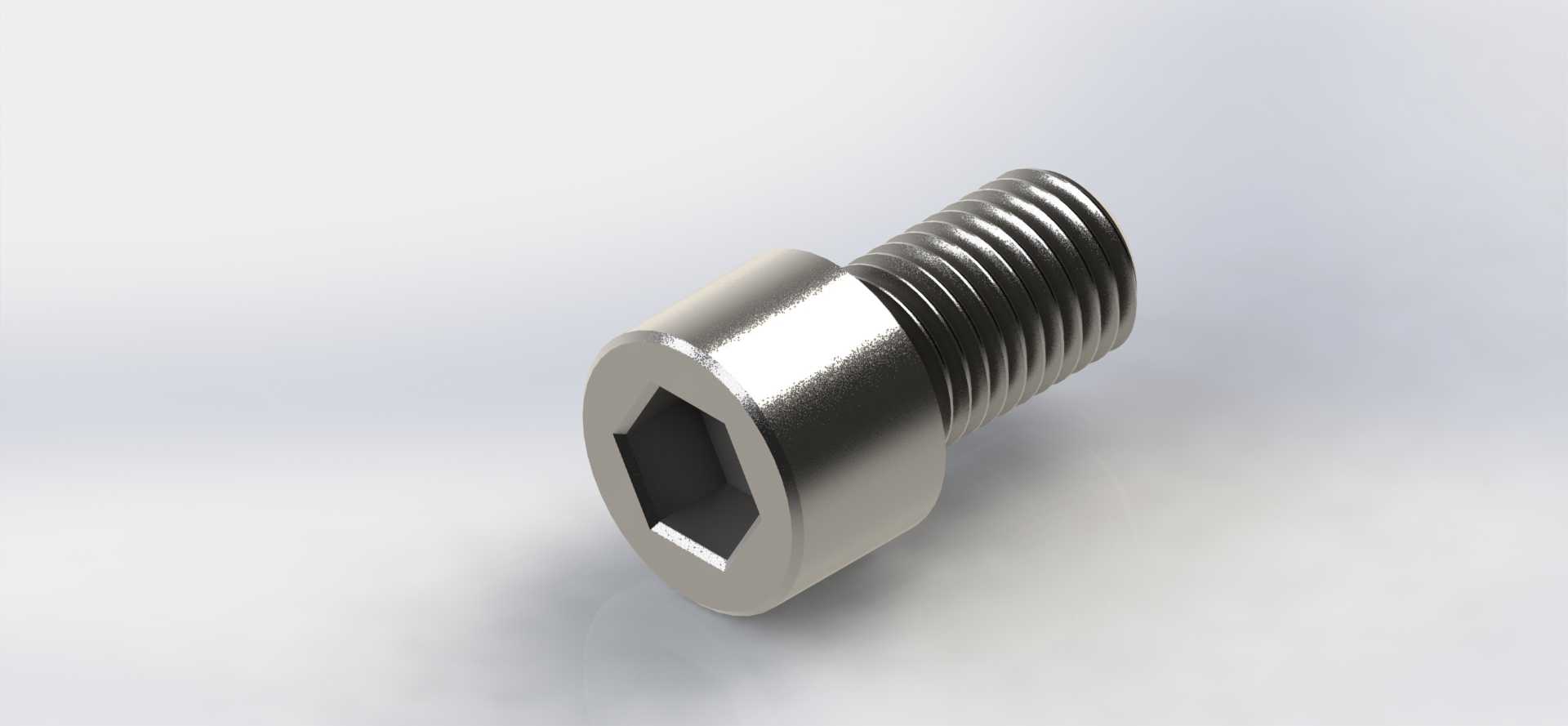

这款内六角螺钉采用圆柱头内六角驱动形式，设计之初就考虑了狭窄安装空间的操作需求，相比外六角螺栓，圆柱头内六角的驱动结构位于头部端面中心，装配时不需要在头部外侧预留扳手的摆动空间，仅需要将内六角扳手插入头部的内六方孔即可完成拧紧操作，在沉孔安装、紧凑布局的连接位置优势尤为明显。头部的圆柱外形可以与安装沉孔形成良好的贴合，当采用沉头安装方式时，螺钉头部可以完全沉入工件表面以下，不会在工件外表面形成凸起，既可以避免外部结构运动时与螺钉头部发生剐蹭，也能让设备外表面更加平整，降低积尘、积液的概率。

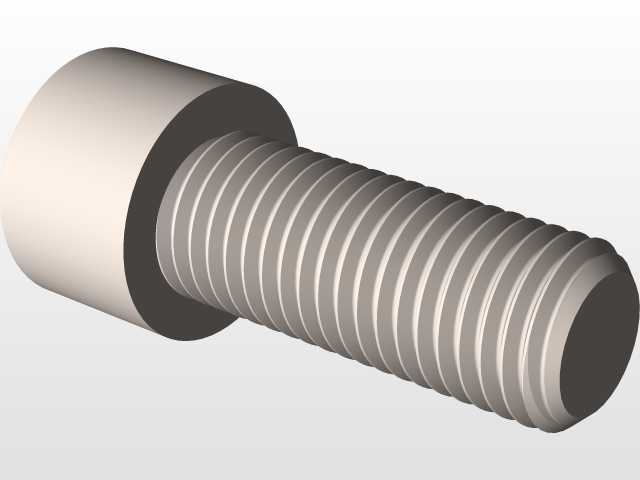

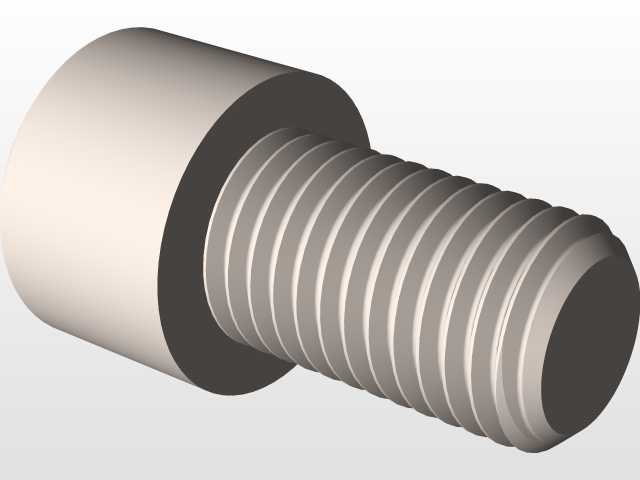

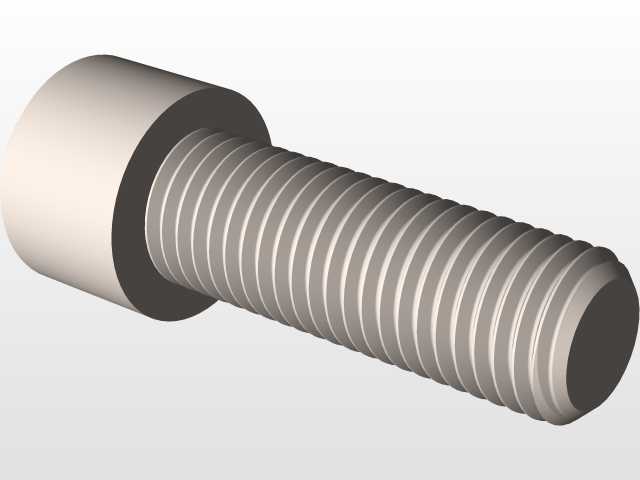

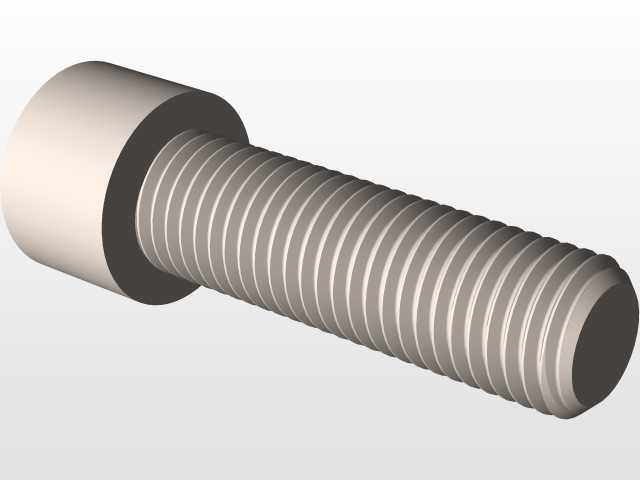

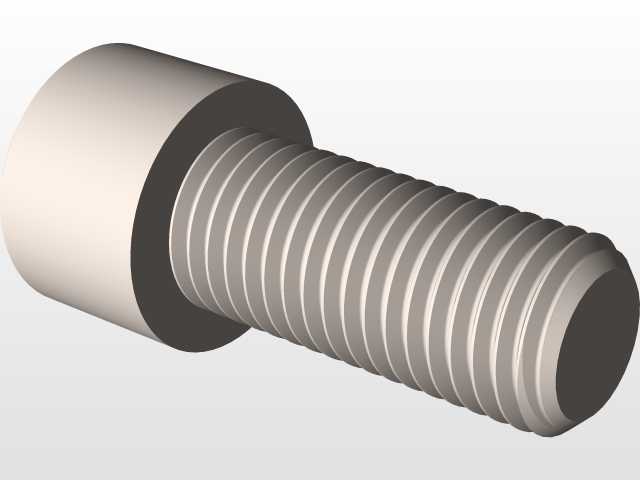

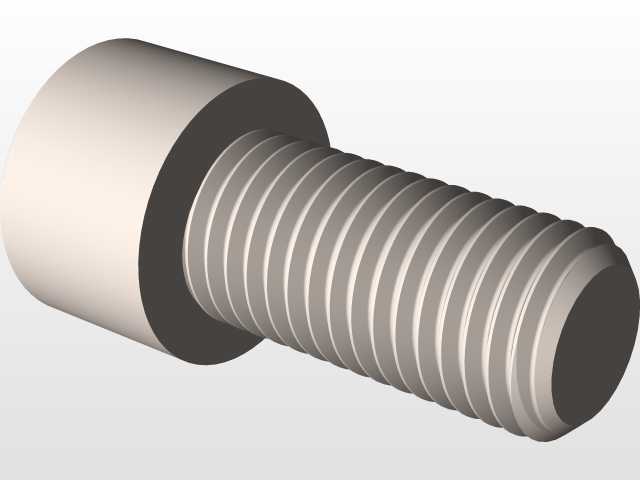

螺纹部分采用标准公制粗牙螺纹设计，螺距为3mm，这种螺距规格兼顾了螺纹连接的自锁性能与装配效率，粗牙螺纹的牙型强度更高，在承受冲击、振动载荷时不容易发生滑牙失效，同时标准螺距的通用性强，配套的螺母、螺纹孔加工刀具都属于常规工业耗材，不需要特殊定制，能够降低现场装配与后期维护的成本。螺钉提供了50mm、55mm、60mm、70mm、80mm五种常用长度规格，覆盖了不同厚度被连接件的夹紧需求，选型时可以根据被连接件的总厚度、垫圈厚度、螺纹旋合长度要求灵活选择，保证螺纹旋合长度满足受力要求，避免因旋合长度不足导致螺纹脱扣失效。

尺寸公差方面，这款螺钉的各部位尺寸均符合通用紧固件的公差要求，头部外圆、内六方对边尺寸、螺纹大中小径都控制在合理公差范围内，既可以保证装配时的互换性，也能避免因尺寸偏差导致的装配卡滞、配合间隙过大等问题。内六方孔的深度与对边尺寸经过匹配设计，能够保证标准内六角扳手插入后有足够的接触面积，拧紧时不会出现扳手打滑、内孔棱角崩损的情况，即使需要施加较大预紧力，也能可靠传递扭矩。

从实际应用的角度看，这类大规格内六角螺钉在装配时通常需要按照扭矩要求控制预紧力，不同长度规格对应的被连接件总厚度不同，选型时需要注意，螺钉拧入螺纹孔后，末端要露出2-3个螺距，保证螺纹完全旋合，同时不能因为螺钉过长导致末端顶到螺纹孔底部，造成预紧力虚标。在有振动载荷的应用场景中，还可以配合弹簧垫圈、螺纹胶使用，进一步提升连接的防松性能，避免长期运行过程中螺钉出现松动。

建模过程中，对螺钉的头部过渡圆角、螺纹收尾、内六方孔的倒角都做了还原，这些细节结构虽然不影响整体装配，但在实际生产中是必不可少的工艺结构，头部与螺杆衔接位置的圆角可以降低应力集中系数，提升螺钉的疲劳强度，避免在交变载荷作用下从头部与螺杆的衔接位置发生断裂；螺纹收尾的不完全牙结构符合实际冷镦、滚丝加工的工艺特征，不会出现建模中常见的螺纹到末端突然截止的不符合加工实际的结构；内六方孔口的倒角既可以方便扳手插入，也能去除孔口的毛刺，避免装配时划伤操作人员。

对于结构设计从业者来说，这类标准紧固件的三维模型不需要每次重复建模，直接调用即可提升装配设计的效率，同时准确的外形尺寸可以在设计阶段就验证安装空间是否足够，比如沉孔的深度、直径是否能容纳螺钉头部，扳手操作空间是否满足拧紧需求，避免后期加工装配时出现干涉问题。在做设备的三维装配校验时，准确的螺钉模型还可以帮助排查相邻部件的间隙，避免出现螺钉与周边管线、运动部件发生碰撞的问题，减少设计阶段的疏漏。
